Tworzenie rysunków 2D instalacji związane jest z rysowaniem przewodów, wstawianiem obiektów oraz opisów. Program CADprofi umożliwia zautomatyzowane rysowanie ciągów przewodów oraz kształtek dowolnego rodzaju instalacji w widoku 2D. Ponadto pozwala na szybkie łączenie przewodów oraz ich edycję. Umożliwia również wstawianie widoków armatury w narysowane wcześniej przewody z ewentualnym automatycznym wstawianiem redukcji. Wszystkie obiekty umieszczane są na odpowiednich warstwach, określających rodzaj przewodu lub systemu (zasilanie, powrót, nawiew, wywiew itd.).

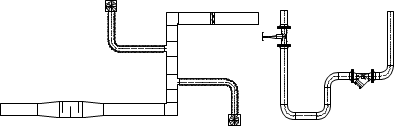

Przykład rzutów 2D
W programie CADprofi znajdują się różne rodzaje obiektów:
•Grzejniki – możliwe jest wykorzystywanie grzejników na rzutach i rozwinięciach.
•Przybory sanitarne – stosowane przy projektowaniu instalacji wod.–kan.
•Obiekty parametryczne – obiekty te przedstawiają rzeczywiste widoki takich urządzeń, jak: kotły, zbiorniki, pompy blokowe itp. Dla obiektów parametrycznych możliwe jest określanie danych technicznych oraz dowolnych wymiarów.
•Armatura parametryczna – podobnie jak obiekty parametryczne armatura przedstawia rzeczywiste widoki urządzeń (armatura, wyposażenie przewodów, kołnierze, pompy w układzie „in–line” itd.). Główną cechą tych obiektów jest możliwość wstawiania ich w przewody 2D.
•Obiekty z bibliotek producentów – dostępne w poleceniu Biblioteka produktów. Biblioteki produktów są tworzone wspólnie z producentami urządzeń, dlatego zawierają bardzo obszerne źródło obiektów (bloków) wykorzystywanych przy projektowaniu. Biblioteki produktów są stale aktualizowane i udostępniane przez producentów między innymi w Internecie. Po zainstalowaniu programu CADprofi istnieje możliwość późniejszego doinstalowania kolejnych bibliotek, które zostaną dodane do struktury programu.
•Obiekty definiowane przez użytkowników – każdy użytkownik może samodzielnie dodać do programu dowolne obiekty stosowane w projektowaniu.
