Rysowanie widoków instalacji kanalizacyjnych

Polecenie Systemy kanalizacyjne  umożliwia rysowanie instalacji kanalizacyjnych zarówno w szczegółowym widoku 2D jak i schematach. W poleceniu tym możliwe jest wstawianie pojedynczych obiektów, a także rysowania całych ciągów instalacji rurowych z automatycznym wstawianiem odpowiednich kolanek. Instalacje kanalizacyjne mogą być rysowane również za pomocą bibliotek firm (np. Wavin gdzie dostępne są elementy z systemów PVC, AS oraz zgrzewane HD–PE) dostępnych w poleceniu Biblioteka produktów.

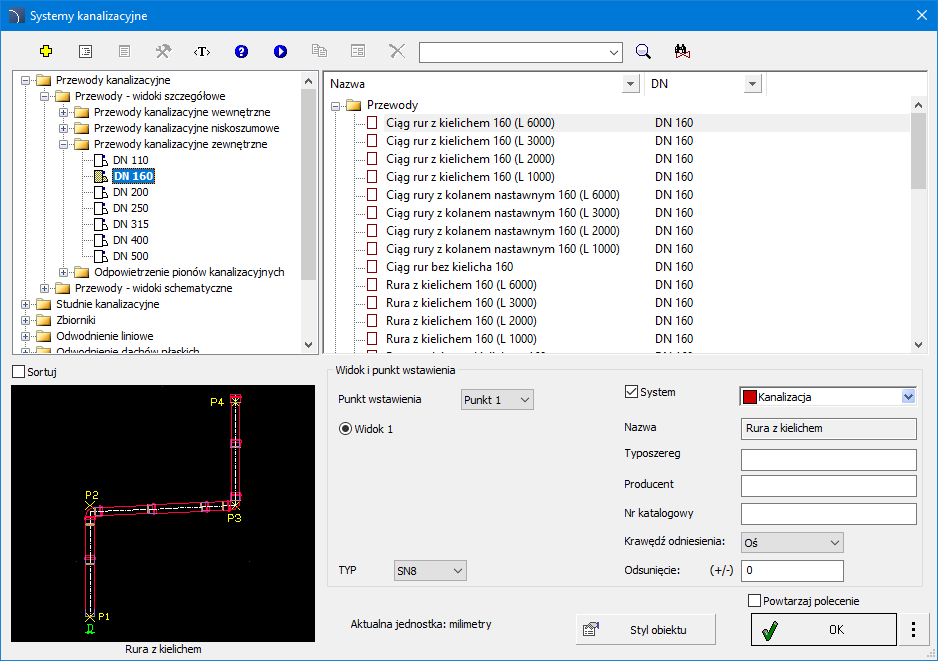

Okno dialogowe „Systemy kanalizacyjne”



Podstawowa funkcjonalność okien dialogowych poleceń służących do rysowania systemu rur jest analogiczna do okna w poleceniu Armatura).



W bibliotece polecenia dostępne są elementy systemów kanalizacji wewnętrznej, zewnętrznej oraz niskoszumowej. Wszystkie elementy posiadają odpowiednie właściwości pozwalające na automatyczne dołączanie wstawianych elementów do innych elementów (patrz str. 191). Przy tym program kontroluje poprawność połączeń i sygnalizuje ewentualne problemy lub niepasujące do siebie elementy.

Po wybraniu opcji Ciąg rur możliwe jest rysowanie instalacji wzdłuż kolejnych punktów z automatycznym wstawianiem odpowiednich kolanek.



Rysowanie ciągów przewodów



Dobór kolanek odbywa się automatycznie w taki sposób, aby jak najlepiej dopasować kształt projektowanej instalacji do intencji użytkownika.

Po wskazaniu przez użytkownika kolejnych punktów aplikacja wybiera z bazy danych kolanko o jak najbardziej zbliżonym kącie. W razie konieczności korygowane są długości wskazanych odcinków.

Rysuj wzdłuż „infolinii” – opcja umożliwiająca błyskawiczne rysowanie ciągu rur wzdłuż dowolnej wskazanej polilinii lub ciągu linii.

Procedury

Wstawianie złączek

1.    Uruchom polecenie Systemy kanalizacyjne  lub Biblioteka produktów a następnie otwórz bibliotekę Wavin.

1.    W oknie dialogowym wybierz żądaną kategorię i wielkość (średnicę) złączki.

2.    (Opcjonalnie) Jeśli lista dostępnych typów posiada podkategorie, kliknij dwukrotnie w daną podkategorię, aby ją rozwinąć i wyświetlić jej zawartość.

3.    (Opcjonalnie) Zmień Widok dla wybranej złączki.

4.    (Opcjonalnie) Zmień ustawienia dla opcji Styl obiektu.

5.    (Opcjonalnie) Włącz opcję System i wybierz rodzaj instalacji.

6.    Kliknij przycisk OK, aby wstawić wybraną złączkę w rysunku.

7.    (Opcjonalnie) Rozwiń przycisk  i wybierz Wstaw (określ wszystkie wymiary), aby określić wymiary wstawianego obiektu.

8.    (Opcjonalnie) Rozwiń przycisk  i wybierz Wstaw (określ styl obiektu), aby przed wstawieniem dokonać zmian w opcji Styl obiektu.

9.    Kliknij w krawędź przewodu lub złączki, do której chcesz dołączyć wybraną złączkę.

10.  (Opcjonalnie) Kliknij w dowolnym punkcie w rysunku, aby wstawić element.

11.  Określ kąt obrotu elementu lub kierunek wstawienia.



Rysowanie ciągu

2.    Uruchom polecenie Systemy kanalizacyjne  lub Biblioteka produktów a następnie otwórz bibliotekę Wavin.

3.    W oknie dialogowym wybierz pozycję Ciąg rur.

4.    (Opcjonalnie) Wybierz odpowiedni punkt bazowy.

5.    Kliknij przycisk OK, aby zacząć rysować poprzez wskazanie kolejnych punktów.
