Polecenie Oznaczenia dodatkowe
zawiera różne oznaczenia często
stosowane w rysunkach technicznych, np. różne warianty linii odniesienia,
symbole numerowania
pozycji oraz uniwersalne oznaczenia pobierające żądane
wartości od obiektów rysunkowych.
Funkcjonalność i szczegółowy sposób
obsługi polecenia zostały opisane w rozdziale
Symbole i oznaczenia).

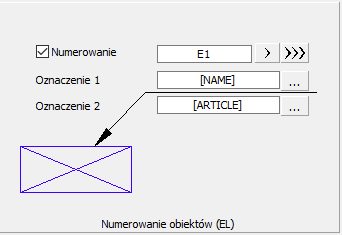

Symbole numerowania pozwalają ponumerować obiekty i jednocześnie pobierać od nich żądane parametry (np. nazwę, typ itp.). W ten sposób możliwe jest błyskawiczne ponumerowanie wielu obiektów i umieszczenie w rysunku żądanych tekstów.
|
Program CADprofi automatycznie wykrywa
w rysunku ponumerowane obiekty, dzięki czemu w oknie dialogowym
automatycznie wyświetla pierwszym wolny numer |
|
Wprowadzając różne przedrostki w numerach użytkownik może tworzyć wiele ciągów numerowań (np. jeden ciąg bez przedrostków 1, 2, 3…., a drugi P1, P2, P3).
Wstawianie symbolu z opcją Wstaw wielokrotnie spowoduje wstawianie kolejnych symboli z automatycznie zwiększanymi numerami.
Pola typu Oznaczenie 1, Oznaczenie 2 itp. pozwalają na umieszczenie w danym
symbolu oznaczenia dowolnego tekstu lub informacji pobranej ze wskazanego
obiektu. Wybór typu informacji będzie możliwy po wciśnięciu przycisku
znajdującego się obok danego pola.
|
W otwartym oknie dialogowym użytkownik może wybrać następujący typ informacji: •Atrybuty – wartości poszczególnych atrybutów wskazanego obiektu. •Linie – typ przewodu lub rodzaj instalacji. •Wymiary – wymiary pobrane ze wskazanego obiektu. •Inne – np. wartość zmiennych systemowych programu CAD.
|
|
z danej branży (np. ME – branża
mechaniczna). Przycisk
pozwala
na wybór kolejnego najwyższego numeru.
