Polecenie Multisymbole oraz Wentylacja – Multisymbole umożliwia wstawienie w jednym ciągu wielu symboli. Symbole te mogą być wstawiane w istniejące przewody lub w określonym punkcie. Poszczególne symbole w oknie dialogowym są pogrupowane w kategorie zgodnie z normami lub zgodnie z typem poszczególnych elementów.

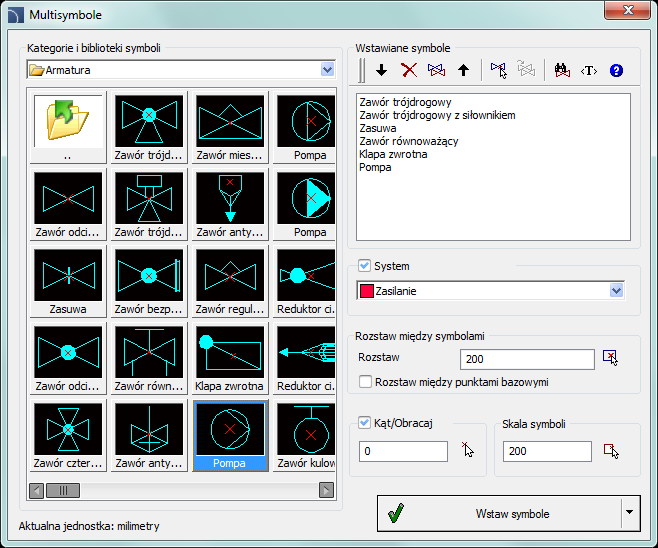

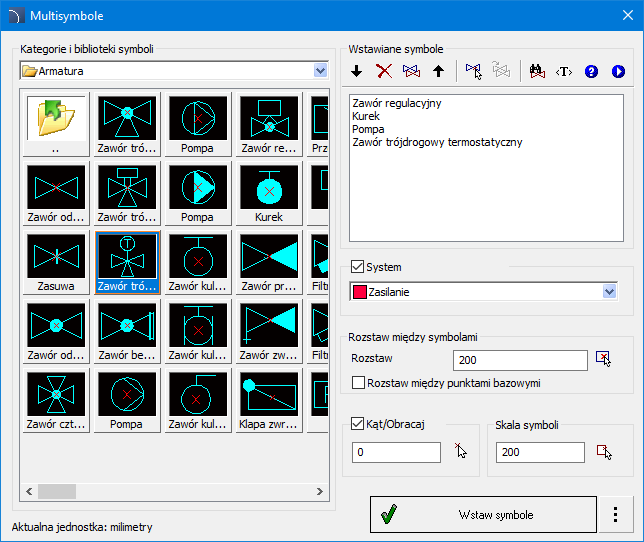

Okno dialogowe „Multisymbole”
Okno dialogowe Multisymbole zawiera:
Kategorie i biblioteki symboli –lista kategorii oraz zawartość biblioteki symboli. Aby zmienić kategorię należy rozwinąć listę za pomocą przycisku , a następnie wybrać żądaną pozycję. Jej zawartość zostanie wyświetlona w postaci miniatur. Kliknij w określony element, a zostanie on dodany do listy wstawianych symboli.
Lista wstawianych symboli – okno zawiera listę symboli, które zostaną wstawione do rysunku z zachowaniem ich kolejności. Kolejność symboli może być zmieniona za pomocą przycisków góra , dół oraz metodą „drag and drop”. Inne opcje tej listy:
•Usuń – kasuje wskazany symbol z listy.
•Kopiuj – powiela wskazany symbol na liście.
•Wskaż symbol na rysunku – wybór symboli z rysunku.
•Poprzednio wybrane symbole – dodanie do listy elementów z poprzednio wykonanej operacji Multisymbole.
•Szukaj – otworzenie okna wyszukiwania symboli.
Uwaga Lista wstawianych symboli może zawierać maksymalnie 20 elementów, które możesz wstawić w jednym poleceniu. |
System – w przypadku
wyboru więcej niż jednego symbolu do rysunku wstawiany jest ciąg składający się
z wybranych symboli. W ciągu tym może znajdować się także przewód
określony w polu System (np. przewód
zasilający, wodny itd.).
Jeśli w opcjach programu aktywna jest opcja
rozszerzonej struktury warstw (patrz str. 33) to symbole będą umieszczane na warstwach zależnych od
rodzaju systemu.
Rozstaw między symbolami – określa odległość pomiędzy kolejnymi symbolami wstawianymi w jednym poleceniu. Odległość ta może być mierzona pomiędzy punktami skrajnymi symboli lub między punktami bazowymi poszczególnych symboli. Miejsca pomiędzy symbolami zostaną wypełnione wybranym przez użytkownika przewodem (opcja System).

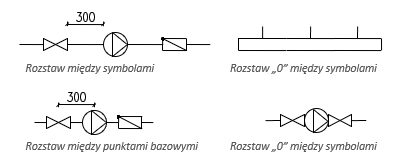

Rozstaw między symbolami Rozstaw „0” między symbolami
Rozstaw między punktami bazowymi Rozstaw „0” między symbolami
Wskazówka Jeśli wielkość rozstawu zostanie ustawiona na „0”, to symbole będą rysowane bezpośrednio jeden za drugim. |
Skala – określa wielkość wstawianych symboli. Istnieje możliwość wpisania współczynnika skali lub wskazania na rysunku symbolu, którego skalę chcemy wykorzystać.
Procedury
1. W oknie biblioteki kliknij przycisk Wskaż symbol z żądaną skalą .
2. Okno dialogowe biblioteki zostanie zamknięte umożliwiając wskazanie symbolu na rysunku.
3. Po wskazaniu symbolu okno dialogowe zostanie ponownie wyświetlone, a wartość skali ustawiona zgodnie ze skalą wskazanego obiektu.
Wskazówka W CADprofi zaleca się stosowanie odpowiedniej skali w zależności od aktualnie wykorzystywanej jednostki rysunku. Dla projektowania w mm domyślna skala wynosi 200, dla cm 20, natomiast dla m 0.2. |
Kąt/Obracaj – możliwość
określenia stałego kąta wstawienia symboli lub włączenie opcji Obrót, przy której kąt symbolu jest określany przez
obracanie.
Podczas wstawiania symboli w przewody, kąt wstawienia jest
uzależniony od kąta przewodu (ignorowany jest kąt określony w oknie
dialogowym).
Przy wstawianiu symboli w przewody możliwe jest
wykorzystanie opcji Obrót do dynamicznego
określenia obrotu symbolu względem przewodu. Opcja ta jest bardzo wygodna przy
wstawianiu symboli pomp, zaworów zwrotnych itp.
Wstawianie w przewód z obrotem
Wstaw symbole – opcja domyślna pozwalająca na wstawienie symboli w istniejące przewody lub w dowolnym punkcie rysunku. Przy wstawianiu symboli w przewody następuje automatyczne przerwanie przewodu w odpowiednich punktach.
Procedury
1. Uruchom polecenie Multisymbole lub Wentylacja – Multisymbole .
2. W oknie dialogowym na karcie Kategorie i biblioteki symboli wybierz żądaną kategorię.
3. Kliknij miniaturę symbolu. Zostanie on dodany do listy wstawianych symboli.
4. (Opcjonalnie) Kliknij miniaturę kolejnego symbolu, który zostanie dodany do listy.
5. (Opcjonalnie) Zmień kategorię, aby dodać symbol z innej biblioteki.
6. (Opcjonalnie) Kliknij przycisk Wskaż symbol na rysunku . Okno polecenia zostanie ukryte i możliwe będzie wskazanie symbolu/symboli, które zostaną umieszczone na liście wstawianych symboli. Po zaznaczeniu symboli kliknij prawy przycisk myszy lub Enter, aby przywrócić okno Multisymbole.
7. (Opcjonalnie)
Za pomocą metody „drag & drop” lub przy wykorzystaniu przycisków
zmień kolejność symboli na liście.
8. (Opcjonalnie) Za pomocą przycisków Kopiuj , Usuń dodaj lub usuń z listy wskazane symbole.
9. Określ parametry wstawiania: system, rozstaw, obrót oraz skalę.
10. Kliknij przycisk Wstaw symbole, aby określić punkt wstawienia na rysunku.
11. (Opcjonalnie) Za pomocą przycisku rozwiń listę opcji wstawiania i wybierz Na przedłużeniu, aby określić punkt wstawienia względem innych obiektów.
12. (Opcjonalnie) Za pomocą przycisku rozwiń listę opcji wstawiania i wybierz w punkcie, aby wstawić symbole w dowolnym punkcie.
13. Kliknij na punkt wybranego przewodu, w którym chcesz umieścić wstawiany symbol/symbole.
14. (Opcjonalnie) Kliknij w dowolnym punkcie rysunku, aby wstawić symbol/symbole bez wstawiania w przewód.
15. (Opcjonalnie) Określ kąt obrotu wstawianego elementu – opcja dostępna tylko w przypadku zaznaczenia pola Obrót w oknie dialogowym biblioteki.
16. Symbol/symbole zostaną wstawione do rysunku.
Uwaga Opcja wstawienia w „W wiele przewodów” w poleceniach „Multisymbole” jest aktywna tylko w przypadku wyboru jednego symbolu. |
