Dachy

Polecenie Dachy umożliwia szybkie wstawienie do rysunku wybranego typu dachu o określonych przez użytkownika wymiarach. Podczas wstawiania bloku aplikacja automatycznie wylicza rzeczywiste pole powierzchni połaci, a jej wartość jest dostępna w atrybutach.

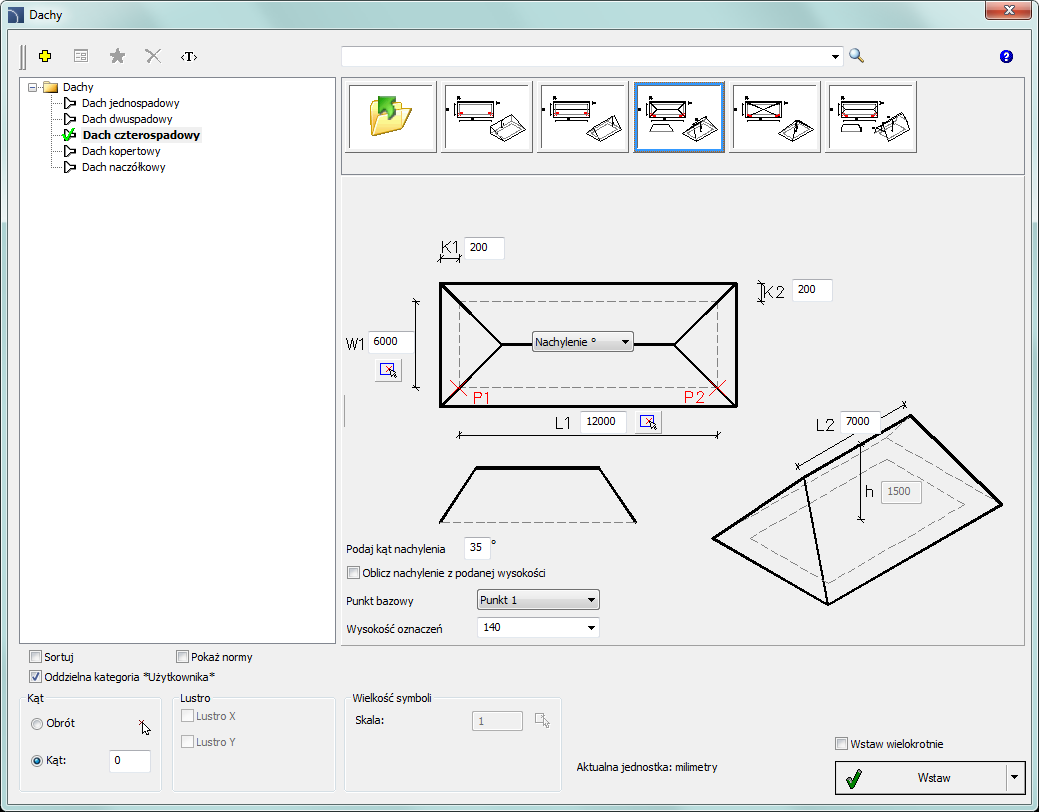

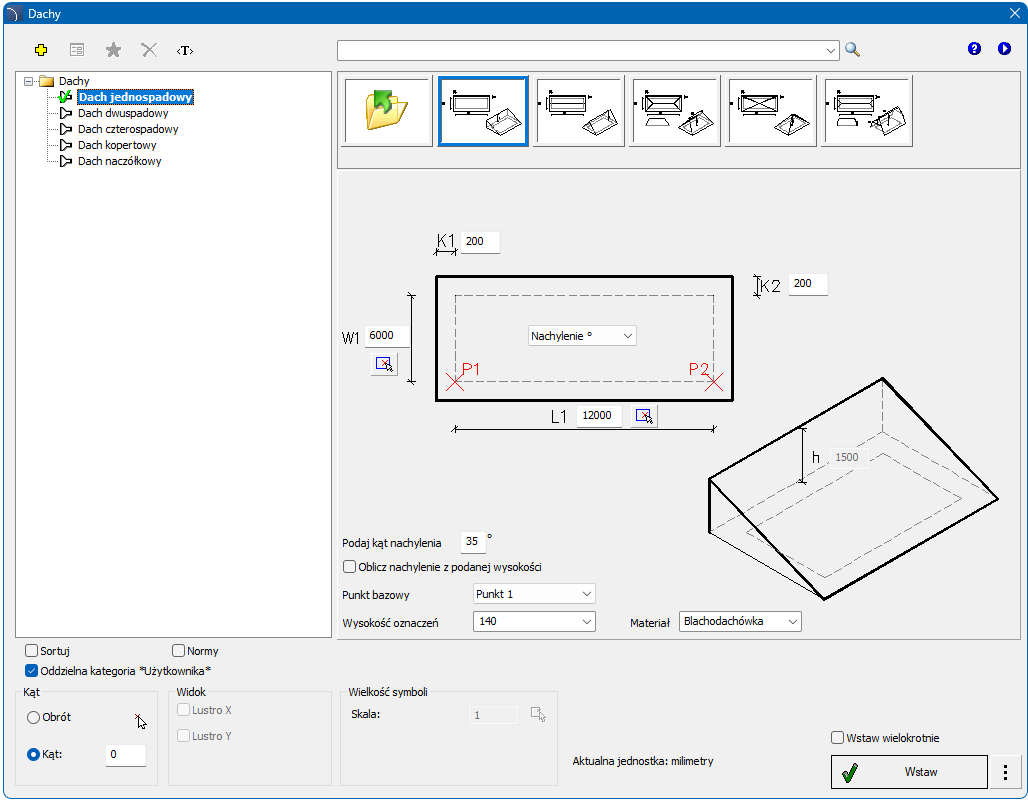

Okno dialogowe „Dachy”

Podstawowa funkcjonalność oraz opcje dotyczące pracy z obiektami zostały opisane w rozdziale Meble, wyposażenie). Dodatkowe opcje zawarte w poleceniu:

Podgląd i parametry – przykładowy podgląd oraz parametry danego elementu.

•    W1, L1 – wymiary budynku.

•    K1, K2 – długości nawisów.

•    L2 – długość kalenicy.

•    h – wysokość dachu.

•    Podaj kat nachylenia – wartość nachylenia głównej połaci dachu.

•    Oblicz nachylenie z podanej wysokości – opcja pozwalająca na automatyczne obliczenie nachylenia z uwzględnieniem podanej wysokości.

•    Punkt bazowy – wybór punktów wstawienia obiektu (na podglądzie: P1, P2).

•    Wysokość oznaczeń – wysokość tekstu dla oznaczeń.
