Polecenie Import opraw z DIALux
pozwala na wczytanie rozkładu opraw
dla wszystkich pomieszczeń zapisanych w pliku *.STF. Podczas importu
wszystkie oprawy zostaną zastąpione adekwatnymi blokami CADprofi, a
informacje o nich (nazwa, typ) zostaną przejęte z DIALux i umieszczone w
odpowiednich atrybutach. Takie działanie umożliwia dalszą pracę w programie
CAD bez straty ważnych informacji.
Jeśli w importowanym pliku *.STF zostały przeprowadzone obliczenia możliwe jest umieszczenie na rysunku informacji o rozkładzie oświetlenia w postaci odpowiednich izolinii.
Eksport pomieszczeń/Import opraw
DIALux
Procedury
1. Z menu, paska
narzędzi lub wstążki CADprofi Electrical wybierz polecenie Import opraw z DIALux .

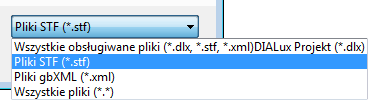

2. W otwartym oknie dialogowym wskaż plik *.STF zawierający projekt utworzony w programie DIALux.
3. Wskaż punkt referencyjny (najczęściej punkt 0,0 lub inny punk zgodnie z punktem 0,0 stosowanym w programie DIALux).
4. (Opcjonalnie) Kliknij Tak, aby dołączyć do rysunku izolinie z obliczeń oświetlenia.
W przypadku wczytywania pliku *.STF z tym samym projektem (z niezmienioną nawą projektu w programie DIALux) polecenie importu pozwala na automatyczną aktualizację rozkładu opraw, zmian ich typu, z jednoczesnym zachowaniem ewentualnej numeracji obwodów.
W celu aktualizacji danych należy ponownie wczytać plik *.STF zawierający dane określonego projektu.
|
Uwaga W przypadku aktualizacji ponumerowanych opraw zaleca się użycie opcji Testuj dostępnego w oknie dialogowym Numeracji obwodów. Pozwoli to na wykrycie i naprawienie ewentualnych numerów lub opraw usuniętych podczas aktualizacji projektu. |
