Eksport pomieszczeń do DIALux

Polecenie Eksport pomieszczeń do DIALux  pozwala na utworzenie pliku *.STF zawierającego obwiednie pomieszczeń zdefiniowanych za pomocą polecenia Definiowanie pomieszczeń modułu CADprofi Architektura.
Stworzony plik zawierać będzie gotowe obwiednie pomieszczeń kompatybilne z programem DIALux, dzięki czemu po jego otwarciu otrzymamy gotowy do pracy zarys naszego budynku lub pomieszczenia.



Eksport pomieszczeń/Import opraw DIALux



Procedury

Eksport pomieszczeń do DIALux

1.    Na rysunku architektonicznym dodaj metki pomieszczeń używając polecenia Definiowanie pomieszczeń modułu CADprofi Architektura.

2.    Z paska narzędzi, menu lub wstążki CADprofi Electrical wybierz polecenie Eksport pomieszczeń do DIALux.

3.    Wskaż obszar, z którego pomieszczenia chcesz eksportować, zatwierdź wciskając Enter.

4.    W oknie dialogowym Zapisz jako wybierz lokalizację oraz nazwę dla tworzonego pliku, kliknij Zapisz.



Uwaga

Format pliku STF obsługiwany jest w programie  DIALux 4, wersja DIALux evo w obecnej chwili nie posiada obsługi tego formatu.

Praca w DIALux

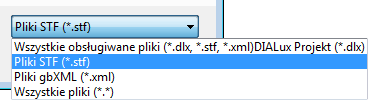

Zapis w formacie *.STF pozwala na bezpośrednie otwarcie pliku, jako projekt programu DIALux. W tym celu należy w oknie Otwórz zmienić format pliku.

Po otwarciu pliku wyeksportowanego z CADprofi widoczne będą wyeksportowane pomieszczenia wraz z ich nazwami umieszczonymi w metkach.

Zaleca się, aby do tak otwartego pliku zaimportować rysunek *.dxf/*.dwg z analogicznym projektem.

Wskazówka
W opcjach importu piku wybierz odpowiednią jednostkę, a jako pierwotną lokalizację planowania opcję Układ współrzędnych świat z domyślnym wartościami X, Y oraz Z równymi 0.

Po doborze opraw i zaprojektowaniu oświetlenia w programie DIALux należy zapisać całość projektu ponownie w formacie *.STF.



Procedury

Zapis w formacie STF programu DIALux

1.    Z menu Plik > Eksportuj wybierz polecenie Zapisz jako STF (w polskiej  wersji programu DIALux opcja ta jest błędnie przetłumaczona – Zapisz jako DXF).

2.    Wskaż miejsce zapisu pliku oraz jego nazwę, kliknij Zapisz.

Lub

1.    Z menu Plik wybierz polecenie Zapisz jako.

2.    W oknie Zapisz zmień format obsługiwanego pliku na Wszystkie pliki.

3.    Wybierz miejsce zapisu.

4.    W polu Nazwa pliku wpisz nazwę oraz rozszerzenie np. Projekt1.stf.

5.    Kliknij Zapisz.



Uwaga

Format pliku STF nie zawiera pełnych informacji o projekcie programu DIALux. W związku z tym zaleca się jednoczesne zapisywanie tworzonych projektów w formacie *.DLX.
