Numerowanie obwodów

Polecenie Numerowanie obwodów umożliwia definiowanie obwodów elektrycznych i przyporządkowanie do nich wybranych obiektów (adresowania obiektów).
Kreator zestawień CADprofi pozwala tworzyć zestawienia zawierające wykazy, które uwzględniają przyporządkowanie obiektów do poszczególnych obwodów.

Polecenie może działać w trzech trybach:

•    Numerowanie – tryb służy do definiowania obwodów i adresowania obiektów. Każdy obiekt otrzymuje numer obwodu, do którego ma być przyłączony.

•    Edycja numerów – tryb ten pozwala edytować numery obwodów (adresy) dla wielu obiektów jednocześnie.

•    Kasowanie numerów – usuwanie numerów z wybranych obiektów.

Podczas definiowania obwodów program pozwala wskazać na rysunku rozdzielnicę, którą może być dowolny obiekt lub symbol z modułu CADprofi Electrical, np. element wstawiony za pomocą polecenia Rozdzielnice. Możliwe jest także definiowanie obwodów, dla których brak rozdzielnicy w aktualnym rysunku.

Przykład obiektów z określonymi numerami obwodów

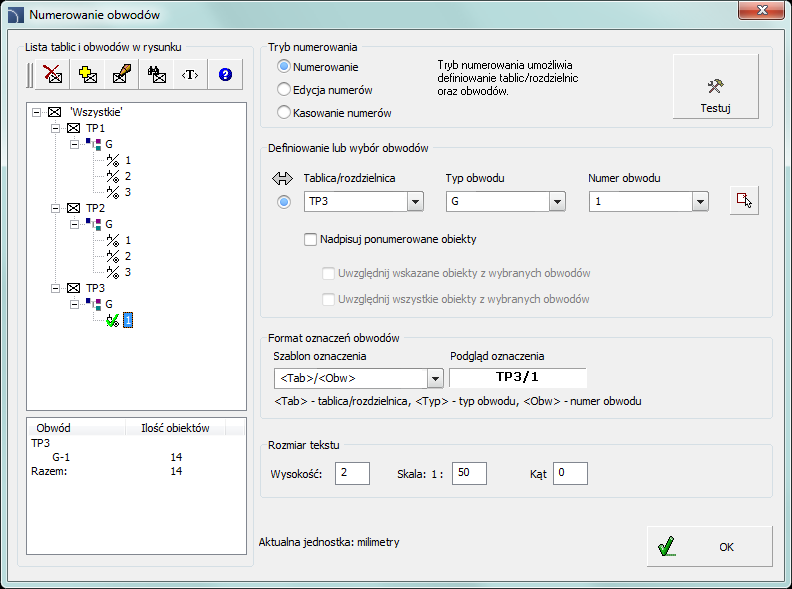

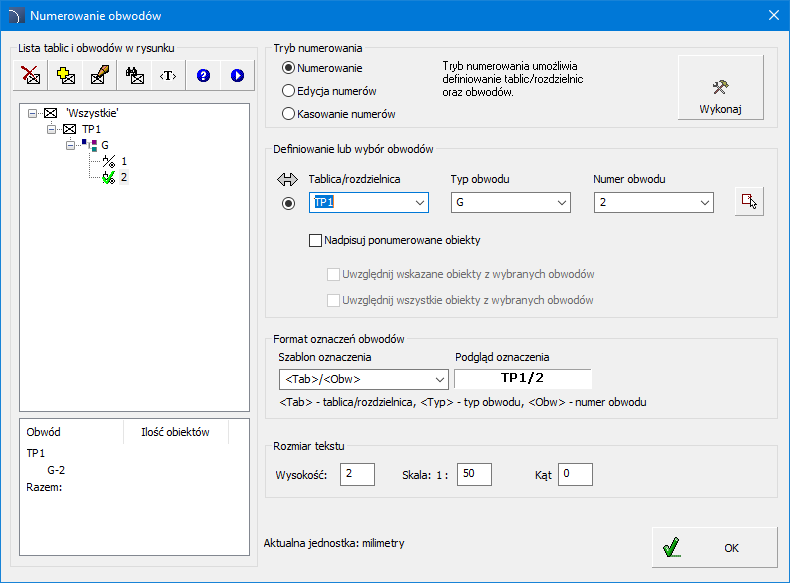

Okno dialogowe „Numerowanie obwodów”

Okno dialogowe Numerowanie obwodów zawiera:

Lista tablic i obwodów na rysunku – lista tablic oraz ich obwodów przedstawiona w formie rozwijalnego drzewa. Symbole na liście:

•    Tablica/rozdzielnica –

•    Typ obwodu –

•    Numer obwodu –

W dolnej części okna wyświetlana jest informacja o ilości obiektów w poszczególnych obwodach. Jeśli wybrany zostanie główny element drzewa, to wyszczególniona zostanie lista wszystkich obwodów i obiektów.

Menu listy tablic i obwodów – narzędzia służące do zarządzania tablicami (rozdzielniami).

Skasuj numer z tablicy  – usuwa numer z bloku symbolizującego daną tablicę.

Wskaż tablicę na rysunku  – pozwala wskazać (lub zmienić) w rysunku blok symbolizujący daną tablicę.

Zmień numer tablicy  – pozwala na zmianę nazwy wskazanej tablicy.

Zoom na obwód lub tablicę  – polecenie zaznacza obiekty przypisane do wybranego obwodu lub obwodów. Jeśli wybrana będzie rozdzielnica, to wykonywany jest zoom na obiekt rysunkowy (blok), który pełni rolę danej tablicy.

Testuj /Napraw – opcja pozwalająca na automatyczne wykrycie i ewentualną naprawę niezgodności w obecnej numeracji obwodów.
Zaleca się wykonać polecenie po kopiowaniu, usuwaniu i przesuwaniu obiektów w celu zsynchronizowania zmian z wstawionymi numerami.

Definiowanie lub wybór obwodów – grupa opcji służących do definiowania nowych obwodów lub wykonywania operacji (edycji i kasowania) na istniejących obwodach.

•    Tablica/rozdzielnica – określenie oznaczenia tablicy.

•    Typ obwodu – oznaczenie typu obwodu.

•    Numer obwodu – numer obwodu.

Informację o tablicy, typie i numerze obwodu można wypełnić poprzez kliknięcie w odpowiednią pozycję na liście tablic i obwodów.

Istnieje również możliwość wypełnienia powyższych danych poprzez wskazanie na rysunku obiektu, który został już przypisany do obwodu. W tym celu należy kliknąć przycisk Pobierz numer obwodu z obiektu na rysunku .

Jeśli włączony jest tryb edycji, to w grupie Definiowanie lub wybór obiektów będą dodatkowo dostępne pola Zamień na. Dzięki temu istnieje możliwość wyboru obwodów do edycji oraz określenie zmian dla tych obwodów.

Nadpisuj ponumerowane obiekty – włącza/wyłącza możliwość nadpisywania istniejących już numeracji. Opcja dostępna tylko podczas Numerowania.

Opcje wyboru obiektów do edycji/usuwania:

•    Uwzględnij wskazane obiekty z wybranych obwodów – możliwość edycji/usuwania adresowania z wybranych obiektów.

•    Uwzględnij wszystkie obiekty z wybranych obwodów – edycja/usuwanie wszystkich obiektów należących do określonego obwodu.

•    Kasuj numerowanie tylko z wybranych obwodów – przy włączonej opcji możliwe będzie usuwanie adresowania tylko z obiektów należących do danego obwodu.

Format oznaczeń obwodów – opcja pozwalająca na określenie sposobu przedstawienia na rysunku informacji o numeracji obwodów. Szablon oznaczenia może zawierać dowolny tekst i dane obwodu (<Tab> – oznaczenie tablicy, <Typ> – typ obwodu, <Obw> – numer obwodu). Podczas definiowania szablonu w polu obok wyświetlany jest podgląd oznaczenia, które będzie wstawiane do rysunku.

Rozmiar tekstu – określenie wielkości i kąta obrotu oznaczeń obwodów.

•    Wysokość – określa wysokość tekstu na wydrukach.

•    Skala – określa skalę drukowania projektu.

•    Kąt – określa kąt obrotu oznaczeń obwodów.

Procedury

Numerowanie (adresowanie) obwodów
