Przewody, trasy kablowe – schemat

W programie CADprofi przewody schematyczne są rysowane za pomocą linii lub polilinii leżących na odpowiednich warstwach. Pojęcie „rodzaj przewodu” oznacza przeznaczenie danego przewodu lub określony system (np. przewód prądowy L1,L2,L3). Przewodom można także nadawać „typ”, czyli określać jego fizyczne właściwości (np. YDY 3x2,5 dla przewodów instalacyjnych). Typ przewodów można określać w trakcie rysowania lub po narysowaniu przewodów za pomocą polecenia Przewody schematyczne – edycja.

Standardowe rodzaje przewodów z norm IEC oraz ANSI są pogrupowane w kategorie. Polecenie Przewody, trasy kablowe – schematy daje możliwość rysowania jednej lub wielu linii przewodów instalacji elektrycznych. Proces rysowania pojedynczego przewodu możliwy jest po wybraniu w oknie dialogowym żądanego rodzaju przewodu i kliknięciu przycisku OK. Takie postępowanie nie pozwala jednak na zmianę ustawień rysowania. Opcje te są dostępne dopiero pod dodaniu przewodu do listy wybranych linii. Do listy tej można także dodać wiele przewodów, dzięki czemu możliwe jest rysowanie wiązki przewodów.



Okno dialogowe „Przewody, trasy kablowe – schemat”

Okno dialogowe polecenia zawiera:

Menu przewodów – menu narzędzi pozwalających na zarządzanie rodzajami przewodów.

•    Zdefiniuj nowy  – dodaje nową pozycję do listy jako linia (przewód) użytkownika. Przycisk otwiera okno edycji pozwalając na określenie wszelkich danych linii (przewodu).

•    Kopiuj  – kopiuje wskazaną linię (przewód) wraz ze wszystkimi ustawieniami, tworząc element użytkownika. Skopiowane linie mogą być edytowane.

•    Edytuj  – otwiera okno edycji danych linii zdefiniowanej przez użytkownika. Nazwę przewodu można edytować bezpośrednio po wciśnięciu klawisza F2.

•    Usuń  – kasuje wskazaną linię z listy. Usuwać można tylko linie zdefiniowane przez użytkownika, skrótem polecenia jest klawisz Delete.

•    Dodaj do ulubionych  – dodaje wskazaną linię do folderu *Ulubione*.

•    Dodaj element do Listy  – dodaje zaznaczoną linię do listy wybranych linii.

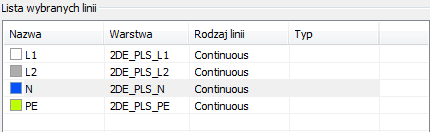

Lista wybranych linii – zawiera linie, które będą rysowane po wciśnięciu przycisku OK.

Menu listy wybranych linii –zarządzanie zawartością listy wybranych linii (przewodów).

•    Przenieś w dół  – przesuwa wskazany na liście przewód o jedną pozycję w dół.
Przenieś w górę  – przesuwa wskazany na liście przewód do góry.

•    Usuń  – kasuje wskazany przewód z listy.

•    Kopiuj  – powiela wskazany przewód na liście.

•    Zapisz jako zestaw przewodów  – pozwala na zapis aktualnej listy wybranych przewodów w postaci nowego zestawu.

Uwaga

Nie można utworzyć zestawu przewodów w przypadku gdy lista zawiera co najmniej jedną linię z gałęzi *Instalacje z rysunku*.

•    Wybieraj tylko jedną linię – opcja blokująca możliwość dodawania do listy wybranych linii więcej niż jednego przewodu. Po włączeniu tej opcji elementy z listy będą zamieniane na pojedynczy przewód wybrany przez użytkownika.

Typ przewodu – istnieje możliwość określenia Typu dla każdego przewodu.

W tym celu należy wpisać odpowiednią wartość w pole Typ znajdujące się obok nazwy rodzaju linii na liście wybranych przewodów.

Rysuj z uwzględnieniem typu – włącza widok typu przewodu dla nowo tworzonych linii.

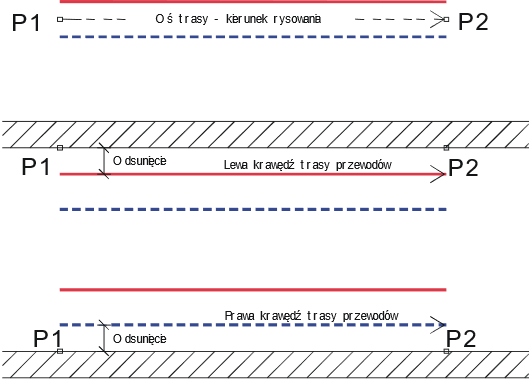

Opcje prowadzenia linii – opcje pozwalające na określenie sposobu rysowania przewodów.

•    Lewa – rysowanie przewodów (linii) wzdłuż lewej krawędzi.

•    Środek – rysowanie przewodów (linii) symetrycznie względem wskazywanych punktów.

•    Prawa – rysowanie przewodów (linii) wzdłuż prawej krawędzi.

•    Rozstaw – odległość pomiędzy poszczególnymi przewodami (liniami).

•    Odsunięcie – odsunięcie rysowanych linii od punktów faktycznie wskazywanych podczas rysowania. Opcja ta pozwala wygodnie rysować przewody w określonej odległości wzdłuż ścian lub innych elementów istniejących w rysunku.



Wskazówka

Dzięki różnym kombinacjom „strony rysowania” oraz „odsunięcia” możesz prowadzić przewody względem dowolnych obiektów istniejących już na rysunku, np. wzdłuż ścian.



Pokaż kategorię *Użytkownika*– włącza/wyłącza widoczność folderu grupującego wszystkie kategorie i linie stworzone przez użytkownika. Po wyłączeniu tej opcji linie (przewody) zdefiniowane przez użytkownika, będą „wymieszane” ze standardowymi liniami programu CADprofi.

Ustawienia rysunkowe – opcje rysowania przewodów.

•    Skok prostokątny – standardowe ustawienia rysunku 2D.

•    Dodatkowe kąty dimetrii – włącza tryb dimetrii ukośnej, poprzez wykorzystanie opcji śledzenie biegunowe (BIEGUN) zgodnie z wartością kąta izometrii ustawioną w oknie CADprofi – Opcje.

•    Izometria – pozwala na włączenie trybu umożliwiającego tworzenie schematów izometrycznych (zmienna SNAPSTYLE). Do wyboru są trzy opcje (lewa, góra, prawa). Podczas rysowania płaszczyzny izometrii mogą być swobodnie przełączane klawiszem funkcyjnym F5. Opcja ta jest rzadko stosowana w projektach elektrycznych.

Punkty podłączeń – opcja pozwalająca wybrać, kiedy i jaki symbol ma być umieszczany na połączeniach przewodów.

•    Brak – brak symbolu na połączeniu.

•    Zawsze – wstawianie symbolu niezależnie od rodzaju łączonych linii.

•    Przy zgodności warstw – dodanie symbolu połączeń tylko w przypadku, gdy oba przewody znajdują się na tej samej warstwie.

Wskazówka

Jeśli użytkownik wykorzystuje rozszerzoną strukturę warstw opcja wstawia symbol połączenia tylko na przewodach tego samego rodzaju.

•    Symbol podłączeń – pozwala na wybranie graficznego symbolu wstawianego w miejscach połączeń linii. Użytkownik może wybrać jeden z następujących symboli:



•    Ustawienia symboli podłączeń  – ustawienia skali (tj. wielkości symboli) oraz opcji Usuwaj zbędne punkty podłączeń, która automatycznie wyszukuje i wymazuje z rysunku niepotrzebne punkty połączeń (np. „pozostałości” po usuniętych liniach).

•    Zakończenie linii – pozwala na wybranie symboli wstawianych w miejsce początkowe oraz końcowe rysowanych przewodów.

•    Ustawienia zakończeń linii  – ustawienia skali oraz opcji Usuwaj zbędne punkty zakończeń, która automatycznie wyszukuje i wymazuje z rysunku niepotrzebne symbole zakończenia linii (np. „pozostałości” po usuniętych liniach).

Rozszerzony tryb orto – w tym trybie pomiędzy wskazywanymi punktami rysowane są dwa lub trzy prostopadłe odcinki przewodów. Tryb ten automatyzuje łączenie obiektów lub przewodów z zachowaniem kąta prostego pomiędzy poszczególnymi odcinkami przewodów łączących.

•    2 segmenty – tworzy odcinek złożony z dwóch segmentów.

•    3 segmenty – tworzy odcinek złożony z trzech segmentów.

Uwaga

Rozszerzony tryb orto dostępny jest tylko w niektórych systemach CAD.

Pierwszy segment rysowanych przewodów może być pionowy lub poziomy. Zależy to od tego, w którą stronę wykonywany jest ruch myszką po wskazaniu pierwszego punktu (P1) rysowanych przewodów.







Rozszerzony tryb orto „2 segmenty”

Rozszerzony tryb orto „3 segmenty”

Rysuj polilinią – włącza/wyłącza rysowanie ciągów linii jako polilinia.

Kończ automatycznie – włącza/wyłącza automatyczne zakończenie rysowania przewodów (linii) przy dołączeniu rysowanego przewodu do innego obiektu na rysunku.

Menu podręczne – menu opcji dla wskazanego elementu/kategorii dostępne po kliknięciu prawym przyciskiem myszy. Polecenia zawarte w menu są analogiczne do poleceń dostępnych na paskach narzędzi okna dialogowego.



Procedury

Rysowanie przewodów schematycznych

1.    Uruchom polecenie Przewody, trasy kablowe – schemat .

2.    (Opcjonalnie) Zaznacz linię i wciśnij OK, aby umożliwić rysowanie pojedynczego przewodu bez zmian w ustawieniach.

3.    W otwartym oknie dialogowym rozwiń kategorię, z której przewód chcesz umieścić w rysunku.

4.    Zaznacz wybrany przewód i kliknij przycisk Dodaj element do Listy , lub kliknij na nim dwukrotnie, aby umieścić go na Liście wybranych linii.

5.    (Opcjonalnie) Powtarzając kroki 2 i 3 dodaj kolejne przewody do listy.

6.    (Opcjonalnie) Za pomocą przycisków Kopiuj , Usuń  dodaj lub usuń z listy wskazany przewód.

7.    (Opcjonalnie) Za pomocą przycisków   zmień kolejność przewodów na liście.

8.    (Opcjonalnie) Wypełnij pola informacji o typie przewodu, włącz/wyłącz opcję Rysuj z uwzględnieniem typu.

9.    (Opcjonalnie) Jeśli na Liście aktualnego wyboru znajduje się więcej niż jeden przewód określ wartość dla pola Rozstaw.

10.  Określ sposób prowadzenia przewodu i ewentualną wartość Odsunięcia.

11.  (Opcjonalnie) Jeśli na Liście wybranych linii znajduje się tylko jeden obiekt zmień Ustawienia rysunku.

12.  (Opcjonalnie) Jeśli na Liście aktualnego wyboru znajduje się tylko jeden obiekt i wybrana jest opcja Skoku prostokątnego, możesz ustawić opcje połączeń i zakończenia linii.

13.  Włącz/wyłącz opcję Kończ automatycznie.

14.  Kliknij przycisk OK, aby przejść do rysowania segmentów przewodów.

15.  Określ punkt początkowy oraz następne punkty segmentów, które chcesz narysować. Aby zakończyć rysowanie wciśnij Enter.

Uwaga

Opcje: rozstawu, rysowania dimetrii, izometrii, dodawania punktów podłączeń, zakończeń linii, rozszerzonego trybu orto oraz automatycznego kończenia są dostępne tylko przy rysowaniu jednego przewodu.





Przewody schematyczne są zwykłymi liniami lub poliliniami, dlatego możliwe jest rysowanie przewodów także za pomocą standardowych poleceń Linia lub Polilinia programu CAD. Należy jednak pamiętać, aby przewody rysowane w taki sposób leżały na odpowiednich warstwach. Do uzgadniania cech (np. warstw) pomiędzy obiektami rysunkowymi można wykorzystać polecenie Uzgodnij cechy (_Matchprop) w programie CAD.

Wskazówka

Do edycji typu przewodów służy polecenie Przewody schematyczne – edycja).



Symbole pionów (przewodów pionowych)

Na rysunkach schematycznych istnieje możliwość przedstawiania pionowych odcinków przewodów za pomocą specjalnych symboli, tj. pionów.

Pomimo tego, że piony są wstawiane za pomocą polecenia Symbole – różne) to przez program są traktowane jak przewody schematyczne.

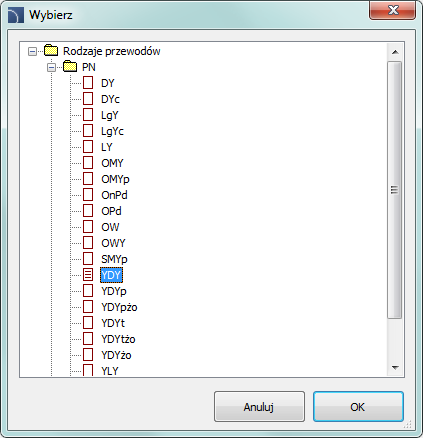

Typ przewodu można określić ręcznie lub wybrać z listy dostępnej pod przyciskiem przeglądaj . Wysokość dla pionu określana jest w oknie dialogowym wyboru wstawianego symbolu zgodnie z aktualnie ustawioną jednostką.

Dane zapisane w bloku pionu są uwzględniane podczas tworzenia zestawień z użyciem szablonu „Instalacje elektryczne – przewody” (patrz str.   \* MERGEFORMAT 65).

Poniższy przykład przedstawia użycie symboli pionów w projekcie:



Rzeczywisty widok instalacji

Widok schematyczny

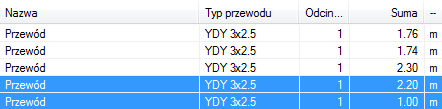

Zestawienie przewodów

Edycja skrzyżowań

Podczas tworzenia rysunków schematycznych bardzo często występuje konieczność pokazania rodzaju skrzyżowania dwóch linii. CADprofi umożliwia przedstawienie zarówno skrzyżowania zawierającego połączenia, jak i skrzyżowania bez połączenia.

6Procedury

Rysowanie przewodów z połączeniami

1.    Uruchom polecenie Przewody, trasy kablowe – schemat .

2.    Zaznacz wybrany przewód i kliknij przycisk Dodaj element do Listy , lub kliknij na nim dwukrotnie, aby umieścić go na Liście wybranych linii – w tym przypadku na liście może znajdować się tylko jedna linia.

3.    (Opcjonalnie) Wypełnij pola informacji o typie przewodu, włącz/wyłącz opcję Rysuj z uwzględnieniem typu.

4.    Włącz możliwość automatycznego dodawania punktów połączeń wybierając opcję Zawsze lub Przy zgodności warstwy.

5.    Wybierz typ symbolu połączenia.

6.    Włącz/wyłącz opcję Kończ automatycznie.

7.    Kliknij przycisk OK, aby przejść do rysownia przewodu.

8.    Określ punkt początkowy oraz punkty kolejnych segmentów, które chcesz narysować, połączenie zostanie dodany po kliknięciu w punkt leżący na linii.



Wstawianie symbolu skrzyżowania w wiele linii

1.    Uruchom polecenie Symbole IEC,NFPA .

2.    W oknie dialogowym wybierz kategorię Edycja połączeń.

3.    Wybierz symbol, który chcesz umieścić w rysunku.

4.    Sprawdź skalę i ewentualnie inne parametry wstawienia symbolu.

5.    Za pomocą przycisku  rozwiń listę opcji wstawiania i wybierz W wiele przewodów, aby wstawić symbol w wielu przewodach jednocześnie.

6.    Wskaż na rysunku dwa punkty, między którymi zostaną wykryte skrzyżowania i wstawione zostaną symbole.



Skala rodzaju linii dla przewodów

Poszczególne przewody są rysowane różnymi rodzajami linii, np. przewód kabel abonencki w stanie projektowanym jest rysowany linią przerywaną (Dashed). Gęstość wzoru linii jest ustawiana za pomocą polecenia CAD Rlskala (_Ltscale). Domyślnie w nowych rysunkach globalny współczynnik skali rodzaju linii jest ustawiany na 1.00. Zbyt mała lub zbyt duża wartość tego współczynnika powoduje, że wzór linii może nie być widoczny i wszystkie przewody wyglądają jak narysowane linią ciągłą.

                               Rlskala = 200



                               Rlskala = 50



W programie CADprofi można projektować z jednostkami ustawionymi na milimetry, centymetry metry lub cale. Z tego względu zawsze należy dostosować współczynnik skali linii do edytowanego projektu. Dla przykładu przy projektowaniu na podkładach budowlanych z jednostką „milimetry” należy ustalić współczynnik rodzaju linii w przedziałach 50 do 200.

Definiowanie przewodów użytkownika

Użytkownik może dodawać do programu własne typy linii (przewodów). W ten sposób program może być dostosowany do potrzeb użytkownika i wykorzystywany w różnorodnych projektach, w których niezbędne jest rysowanie schematów.



Procedury

Tworzenie nowych przewodów w bazie danych

1.    Uruchom polecenie Przewody, trasy kablowe – schemat .

2.    Kliknij przycisk Zdefiniuj nowy , aby dodać nowy przewód do istniejącej bazy danych. Nowy element zostanie dodany do kategorii *Użytkownika*, otwarte zostanie okno dialogowe Edycji przewodów dając możliwość określenia parametrów.

3.    (Opcjonalnie) Zaznacz istniejący już przewód i kliknij Kopiuj , aby stworzyć nową pozycję. Wskazany przewód posłuży jako szablon.

4.    Zmień ustawienia dla nowego przewodu postępując zgodnie z procedurą Edycja danych przewodu.





Kategoria *Ulubione*

Istnieje możliwość stworzenia folderu zawierającego listę najczęściej wykorzystywanych przez użytkownika instalacji. Folder ten tworzony jest automatycznie po dodaniu do programu pierwszego elementu oznaczonego jako ulubiony . W kategorii *Ulubione* użytkownik ma możliwość definiowania dowolnej struktury gałęzi, w których będą znajdować się poszczególne elementy.



Edycja parametrów przewodów

CADprofi umożliwia edycję parametrów (cech rysunkowych) przewodów utworzonych przez użytkownika. W tym celu należy wykorzystać opcję Edytuj.

W programie CADprofi przewody i trasy kablowe mogą być rysowane schematycznie (za pomocą linii lub polilinii). Oprócz tego korytka mogą być rysowane w widoku 2D. Z tego względu podczas edycji cech możliwe jest określanie różnych parametrów rysunkowych zarówno dla przewodów schematycznych, jak i dla korytek w widoku 2D.

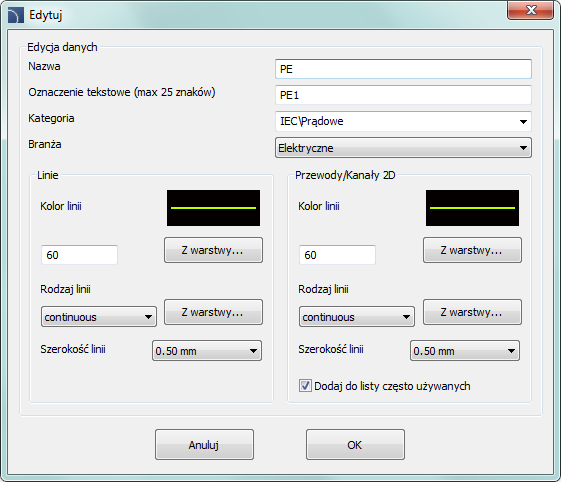

Okno dialogowe „Edycja danych przewodu”

Okno dialogowe Edytuj zawiera:

Nazwa – nazwa edytowanego przewodu.

Oznaczenie tekstowe – tekstowe oznaczenie przewodu wykorzystywane jako końcówka nazwy warstwy w rozszerzonej strukturze warstw.

Uwaga

Zaleca się stosowanie „unikalnych wartości” oznaczeń tekstowych w celu zapewnienia prawidłowego rozpoznawania przewodów przez CADprofi.

Kategoria – aktualnie przypisana kategoria w bazie danych CADprofi.

Branża – aktualnie przypisana branża w bazie CADprofi.

Dodaj do listy często używanych – opcja dodaje edytowany przewód do domyślnej listy rodzajów instalacji w oknie poleceń 2D Trasy kablowe – korytka i kanały.

Linie lub Przewody/Kanały 2D – ustawienia cech przewodów schematycznych (linii) lub kanałów kablowych lub korytek rysowanych w widokach 2D:

•    Kolor linii – określa kolor linii przewodu. Kolor można wybrać na kilka sposobów: po kliknięciu przycisku zawierającego podgląd linii, za pomocą opcji Z warstwy lub wpisując numer koloru programu CAD.

•    Rodzaj linii – określa rodzaj linii przewodu. Rodzaj linii można wybrać z listy dostępnych rodzajów linii lub poprzez opcję z warstwy.

•    Szerokość linii – określa szerokość linii przewodu. Szerokość należy wybrać z listy szerokości dostępnych w programie.

Uwaga

Edycji podlegają tylko przewody zdefiniowane przez użytkownika (nie można zmieniać cech przewodów z podstawowej bazy danych CADprofi).

Procedury

Edycja danych przewodu

1.    Uruchom polecenie Przewody, trasy kablowe – schemat .

2.    (Opcjonalnie) Jeśli przewód, który chcesz edytować znajduje się na aktualnej liście wybranych linii, zaznacz go i kliknij przycisk Usuń  aby usunąć go z listy.

3.    Na liście dostępnych przewodów wybierz przewód, który chcesz edytować.

4.    Kliknij przycisk Edytuj . Otworzone zostanie okno dialogowe edycji przewodu.

5.    (Opcjonalnie) Zmień Nazwę edytowanego przewodu.

6.    (Opcjonalnie) Zmień Oznaczenie tekstowe edytowanego przewodu (niezalecane, jeśli dany przewód został już naniesiony na rysunek).

7.    (Opcjonalnie) Zmień Kategorię edytowanego przewodu.

8.    (Opcjonalnie) Zmień Branżę dla wybranego przewodu.

9.    (Opcjonalnie) Włącz/wyłącz opcję Dodaj do listy często używanych.

10.  (Opcjonalnie) Zmień ustawienia wyświetlania przewodów jako schematu.

11.  (Opcjonalnie) Zmień ustawienia wyświetlania kanału/korytka jako widoku 2D.

12.  Kliknij przycisk OK, aby zaakceptować zmiany.

13.  (Opcjonalnie) Aby zamknąć polecenie bez rysowania przewodów kliknij przycisk Anuluj. Jeśli w bazie danych były dokonywane zmiany, zostanie wyświetlony komunikat, w którym można zaakceptować (zapisać) lub pominąć zmiany.



Uwaga

Jeśli zmienione zostaną cechy przewodu istniejącego wcześniej w rysunku, to w celu jego aktualizacji należy wstawić do rysunku nowy odcinek tego przewodu ze zmienionymi cechami.



Instalacje z rysunku

Wszystkie linie lub polilinie leżące na odpowiednich warstwach są traktowane przez program CADprofi jako przewody schematyczne. Dotyczy to nazw warstw podobnych do 2DX_PLS_xxx.

Przy pracy kilku projektantów nad jednym projektem może się zdarzyć, że jeden z projektantów zdefiniował i użył w rysunku własne rodzaje przewodów, a następnie przekazał rysunek do dalszej edycji. W takim przypadku aplikacja automatycznie wykryje obecność dodatkowych rodzajów przewodów (rodzajów instalacji) i będzie je wyświetlać w poleceniach służących do rysowania przewodów w dodatkowej kategorii o nazwie *Instalacje z rysunku*. Nazwa przewodów rozpoznanych z rysunku jest taka, jak oznaczenie przewodu (końcówka nazwy warstwy). W przypadku dowolnej edycji cech takiego przewodu w oknie dialogowym, jest on zapisywany w bazie danych programu jako przewód użytkownika.



Istnieje możliwość użycia *Instalacji z rysunku* bez konieczności ich edycji, lecz w takim przypadku na wszelkich zestawieniach dany przewód będzie posiadał nazwę zgodną z oznaczeniem tekstowym jego warstwy.



Warstwy przewodów

Każdy rodzaj przewodu jest rysowany na innej warstwie. W celu łatwego zarządzania warstwami w górnym menu CADprofi programu znajdują się dodatkowe polecenia umożliwiające szybkie ukrywanie lub pokazywanie wszystkich warstw należących np. do instalacji elektrycznych.

W katalogu C:\ProgramData\CADprofi\20XX.x\PlotStyle – czytaj więcej znajdują się style wydruków, które są dopasowane do struktury warstw programu. Do wyboru są pliki do wydruków monochromatycznych (CADprofi Mono.ctb) oraz do wydruków kolorowych (CADprofi Color.ctb).
Pliki *.ctb należy skopiować do odpowiednich folderów używanego programu CAD.
Więcej informacji na ten temat znajduje się w rozdziale dotyczącym warstw (patrz str. 37).
