Normalia

Polecenie Normalia umożliwia wstawianie do rysunków elementów znormalizowanych, takich jak: śruby, nakrętki, nity, wpusty, łożyska, kliny itd. Poszczególne obiekty posiadają różne widoki, pozwalające na tworzenie przekrojów, ukryć itp.

Dla wszystkich obiektów dostępne są bazy danych zawierające elementy zgodne z wieloma krajowymi i międzynarodowymi normami, w tym PN, EN, ISO, DIN, GOST oraz ANSI. Możliwe jest określenie zakresu norm dostępnych dla użytkownika. W tym celu w poleceniu CADprofi Opcje należy wybrać żądane ustawienia dotyczące norm wyświetlanych w programie.

Wszystkie elementy są obiektami parametrycznymi. Oznacza to, że podczas wstawiania obiektów do rysunku, użytkownik ma możliwość dowolnego określenia wymiarów. Właściwość ta daje użytkownikowi bardzo duże możliwości, ponieważ poprzez samodzielne określanie wymiarów można stworzyć dowolne obiekty, nawet takie, których brak w standardowych bazach danych programu.

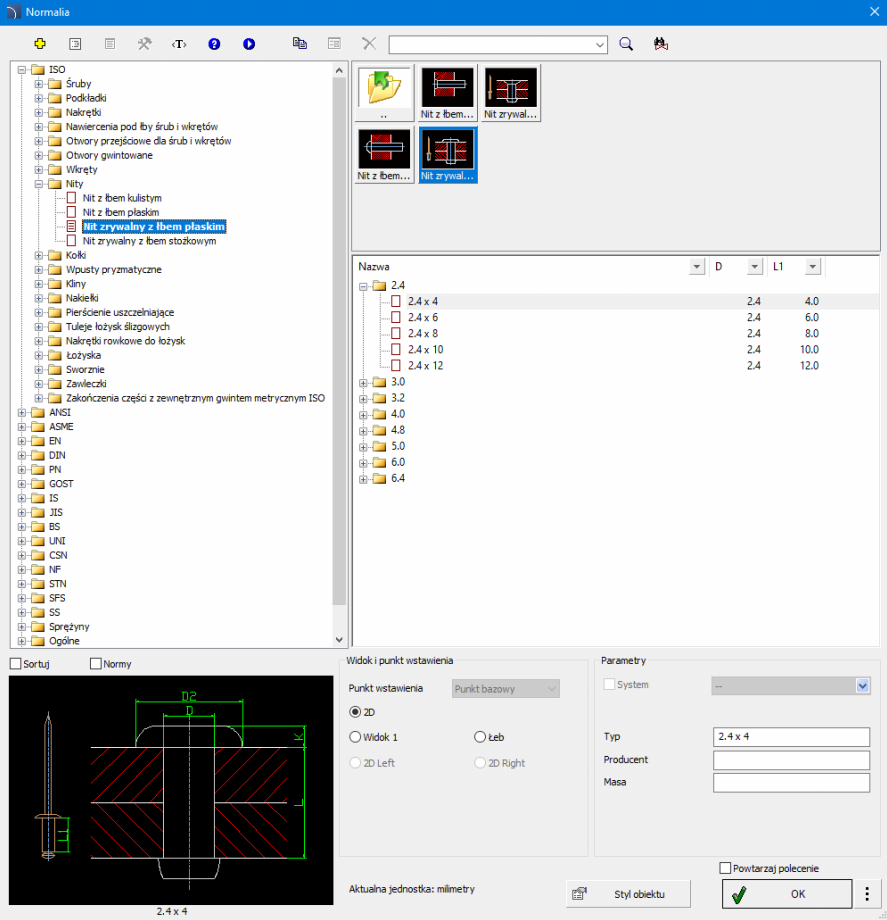

Drzewo kategorii – lista elementów podzielonych na kategorie (normy) i podkategorie.

Podgląd – wyświetla podgląd aktualnie wskazanego elementu. Kliknięcie prawym przyciskiem myszki w podgląd spowoduje powiększenie widoku.

Sortuj – włącza/wyłącza ułożenie norm i ich zawartości w kolejności alfabetycznej.

Widok – wybór widoku dla obiektu. Dostępne opcje są zależne od wybranego elementu.

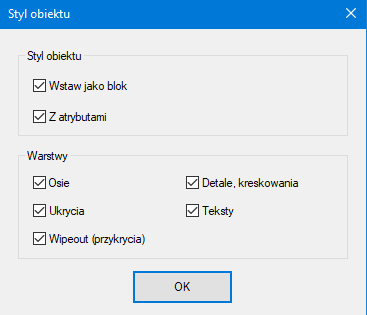

Styl obiektu – opcje pozwalające określić styl oraz poziom uszczegółowienia obiektu.

• Wstaw jako blok – wstawienie elementu rozbitego na części składowe lub w postaci pojedynczego obiektu (bloku).

• Z atrybutami – włącza/wyłącza dodawanie atrybutów do wstawianego obiektu.

• Ukrycia – włącza/wyłącza rysowanie elementów ukrytych w danym obiekcie.

• Wipeout (przykrycia) – włącza/wyłącza dodawanie we wstawianych elementach obiektów typu Ukrycia (Wipeout).

Podaj wszystkie wymiary – wstawienie wybranego obiektu wraz z możliwością określenia wszystkich edytowalnych wymiarów. Zaznaczenie opcji i zatwierdzenie przyciskiem OK spowoduje otwarcie okna dialogowego Parametry.

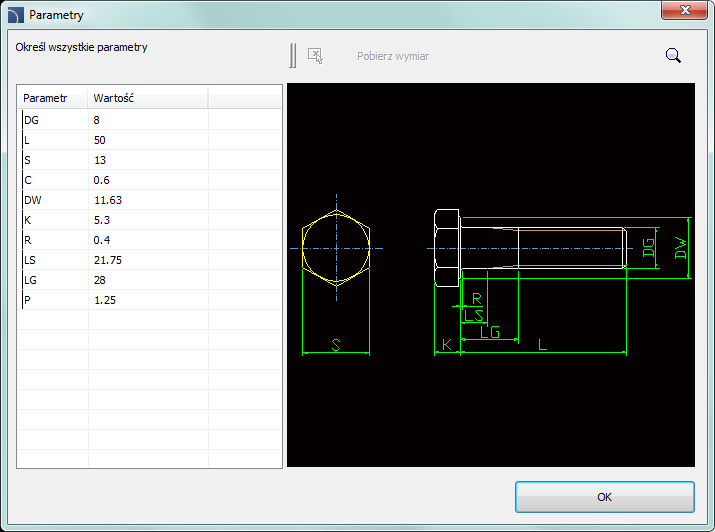

Okno dialogowe Parametry pozwala na określenie wartości poszczególnych wymiarów. Możliwe jest także określanie wymiarów bezpośrednio na rysunku. W tym celu należy uaktywnić pole edycyjne danego wymiaru, a następnie wcisnąć przycisk Pobierz wymiar

Wstawianie obiektów

1. Uruchom polecenie Normalia.

2. W oknie dialogowym wybierz żądaną kategorię obiektów, po czym zostanie wyświetlony podgląd elementu, a na liście szczegółowej ukaże się wykaz wszystkich dostępnych typów lub wielkości.

3. (Opcjonalnie) Jeśli lista dostępnych typów posiada podkategorię, to kliknij dwukrotnie w daną podkategorię aby ją rozwinąć i wyświetlić jej zawartość.

4. (Opcjonalnie) Kliknij prawym przyciskiem myszki na dowolny element i z menu wybierz opcję Rozwiń wszystkie/Zwiń wszystkie.

5. Wybierz żądany element z listy szczegółowej.

6. (Opcjonalnie) Zmień Widok dla wybranego elementu.

7. (Opcjonalnie) Zmień ustawienia dla opcji Styl obiektu.

8. (Opcjonalnie) Zaznacz opcję Podaj wszystkie wymiary, aby określić wymiary wstawianego obiektu.

9. Kliknij przycisk OK, aby wstawić wybrany obiekt do rysunku.

10. Określ punkt wstawienia.

11. Określ kąt obrotu obiektu.

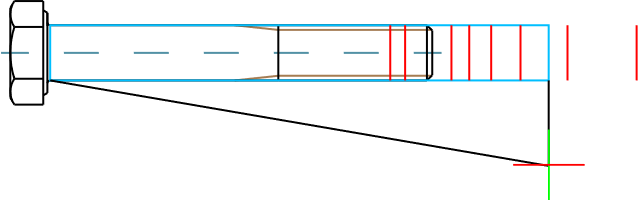

12. (Opcjonalnie) Jeśli dla wstawianego elementu można zmieniać długość, określ żądaną długość lub wciśnij Enter/Esc aby zaakceptować aktualny rozmiar. Do określenia długości pomocne są tymczasowe znaczniki oznaczające dopuszczalne wymiary dla wybranego elementu.

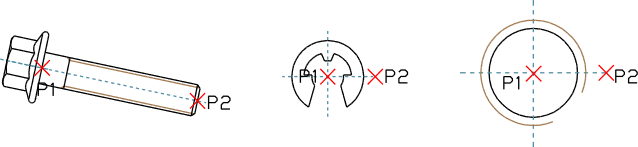

Sposób wstawiania wybranego elementu w rysunku zależy od jego typu oraz wybranego widoku. Wstawianie obiektów, których wszystkie wymiary ustalane są na podstawie typoszeregu ogranicza się do wyboru punktu wstawienia (P1) i określenia kąta obrotu (P2).

Podczas wstawiania obiektów takich jak: otwory (przejściowe, gwintowane), nawiercenia, połączenia śrubowe, nity i inne należy na rysunku określić dodatkowy parametr – zwykle długość danego elementu (np. wymiar określający głębokość otworu lub grubość połączenia).

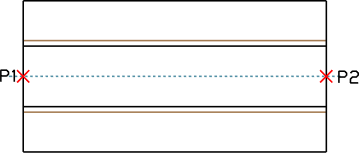

Standardowo należy określić punkt wstawienia (P1), a następnie kolejny punkt określający jednocześnie długość obiektu lub inny wymiar (P2). Punkt ten określi także kąt wstawienia.

Parametr ten można określić również poprzez wykorzystanie opcji Podaj wszystkie wymiary. Po określeniu wszystkich wymiarów w oknie dialogowym należy wstawić obiekt wskazując punkt wstawienia (P1) oraz kąt obrotu (P2).

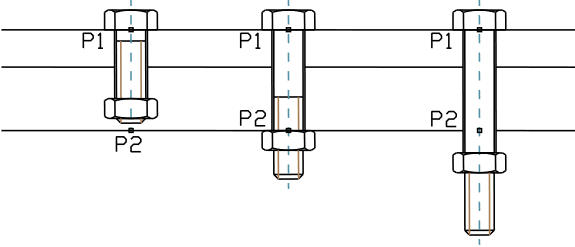

Polecenie Normalia umożliwia również wstawianie połączeń (jednoczesne wstawienie śruby i nakrętki) w trzech najczęściej wykorzystywanych wariantach:

Aby wstawić połączenie śrubowe należy w oknie dialogowym wybrać odpowiedni typ połączenia oraz żądaną wielkość śruby. Następnie należy na rysunku wskazać punkt wstawienia (P1) oraz grubość połączenia (P2).

Dla połączeń śrubowych program kontroluje minimalną i maksymalną długość połączenia dla wybranego typu śrub i umieszcza nakrętkę tylko w obrębie długości gwintu. Z tego względu przy połączeniach niezbędne jest wybranie śruby o odpowiedniej długości.
Błędem będzie np. wybór śruby o długości 30 mm dla połączenia o grubości 40 mm.

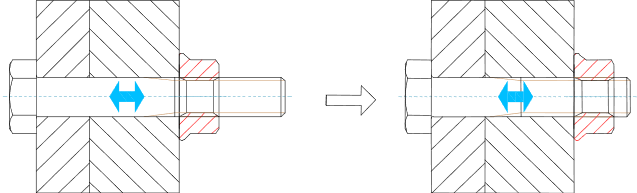

Polecenie Szybka edycja) pozwala na dynamiczne wydłużanie lub skracanie niektórych elementów znormalizowanych. Dla przykładu: jeśli w rysunku wstawiona jest śruba M8 x 55 z normy PN EN 24016, to może być ona wydłużana lub skracana od długości 40 do 80 mm zgodnie z elementami zawartymi w podanej normie.

Po wyborze polecenia Szybka edycja i wskazaniu obiektu, zostaną wyświetlone strzałki symbolizujące powiększanie i pomniejszanie obiektu. Kliknięcie w symbol spowoduje wyświetlenie tymczasowych znaczników pomocniczych, sugerujących wymiary dla danego typoszeregu.

Szybka edycja

1. Uruchom polecenie Szybka edycja .

2. Wskaż obiekt wstawiony za pomocą polecenia Normalia.

3. Kliknij w symbol zmiany długości , wyświetlone zostaną znaczniki pomocnicze.

4. Określ punkt oznaczający nową długość obiektu.
