Tworzenie legend i specyfikacji

Aby za pomocą kreatora zestawień utworzyć legendę lub specyfikację rysunkową należy w oknie danych wcisnąć przycisk Rysuj. Dostępne są dwa tryby: LegendaSpecyfikacja.

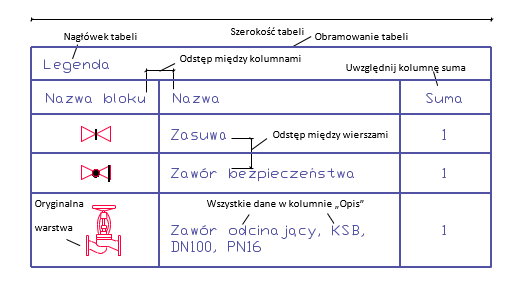

Tryb Legenda służy do tworzenia dowolnie definiowanych legend lub tabel zestawieniowych. W trybie tym możliwe jest określenie całkowitej szerokości tabeli, odstępów między poszczególnymi kolumnami i wierszami oraz stylu tekstu. Legenda może zawierać nagłówek z tytułem zestawienia oraz tytułami poszczególnych kolumn.

Szczególne znaczenie ma kolumna Opis. Po włączeniu opcji: Wszystkie dane w kolumnie opis utworzona zostanie legenda, w której wszystkie dane pobrane z rysunku zostaną skonsolidowane do jednej kolumny opisowej.

Przy wyłączeniu opisywanej opcji możliwe jest utworzenie tabel zawierających wiele kolumn.

Legendy zawierające widoki symboli i obiektów są tworzone w przypadku, gdy w kreatorze zestawień zostanie wybrana kolumna Blok. Przy tym poszczególne symbole w legendzie mogą być umieszczone na warstwach zgodnych z warstwami symboli w rysunku. Dzięki temu symbole w legendzie mają zachowane kolory i inne cechy oryginalnych obiektów z rysunku.

Uwaga

Legendy zawierające symbole są tworzone tylko na podstawie aktualnego rysunku (nie można utworzyć zbiorczej legendy graficznej z kilku rysunków).





Szerokości kolumn legend są określane proporcjonalnie do szerokości kolumn ustawionych w głównym oknie danych. Po ustawieniu kursora myszki między kolumnami, kursor zmienia się na dwukierunkową strzałkę pozwalającą na zmianę szerokości.

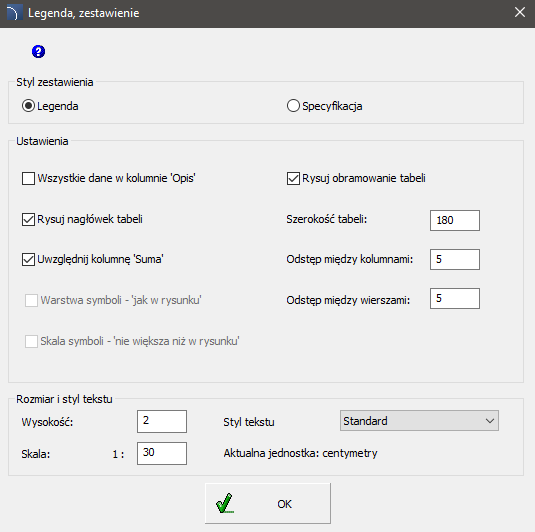

Okno dialogowe „Legenda, zestawienie”



Procedury

Tworzenie legendy

1.    Uruchom polecenie Zestawienia materiałów .

2.    Wybierz jeden z dostępnych szablonów, aby określić typ zestawienia.

3.    (Opcjonalnie) Dodaj lub usuń pozycje w karcie Drukowane kolumny.

4.    (Opcjonalnie) Dokonaj wyboru opcji wydruku zestawiania.

5.    Kliknij przycisk Dalej.

6.    Wybierz obiekty z rysunku, które mają zostać uwzględnione w zestawieniu. Zatwierdź wybór prawym przyciskiem myszy lub Enter.

7.    (Opcjonalnie) Określ ustawienia w oknie danych.

8.    Kliknij przycisk Rysuj.

9.    W otwartym oknie Legenda, zestawienie wybierz opcję Legenda.

10.  (Opcjonalnie) Określ ustawienia dla tabeli zestawienia.

11.  (Opcjonalnie) Określ rozmiar i styl tekstu.

12.  Kliknij przycisk OK.

13.  (Opcjonalnie) Wybierz Tak/Nie w wyświetlonym oknie dialogowym, aby usunąć/zachować istniejącą już legendę.

14.  Określ punkt wstawienia dla legendy.







Tworzenie graficznych legend

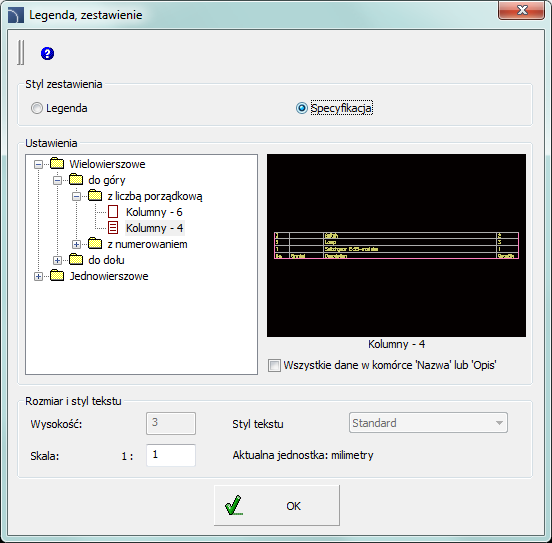

Tryb Specyfikacja służy do wypełniania szablonowych tabelek specyfikacji rysunkowych. Tabelki specyfikacji rysunkowych są przygotowane na podstawie odpowiednich norm. Z tego względu tabelki specyfikacji mają ściśle określony układ (szerokość kolumn, odpowiednio dobraną wielkość i styl tekstów itp.). Przy wstawianiu do rysunku tabelek specyfikacji użytkownik powinien zadbać o to, by w kreatorze zestawień wybrać takie kolumny z danymi, które znajdują się w danym rodzaju tabelek. W przeciwnym wypadku tabelki nie zostaną poprawnie wypełnione. Opcja Wszystkie dane w komórce ‘Nazwa’ lub ‘Opis’ pozwala skonsolidować dane w kolumnie zawierającej nazwę.

Uwaga

W programie przyjęto określony system nazw poszczególnych parametrów, jak „Nazwa”, „Typ”, „DN”, „PN” itd. W niektórych tabelkach wymagane jest stosowanie innych nazw, np. parametr „Typ” w niektórych tabelkach jest równoznaczny z parametrem „Symbol” lub „Oznaczenie”.

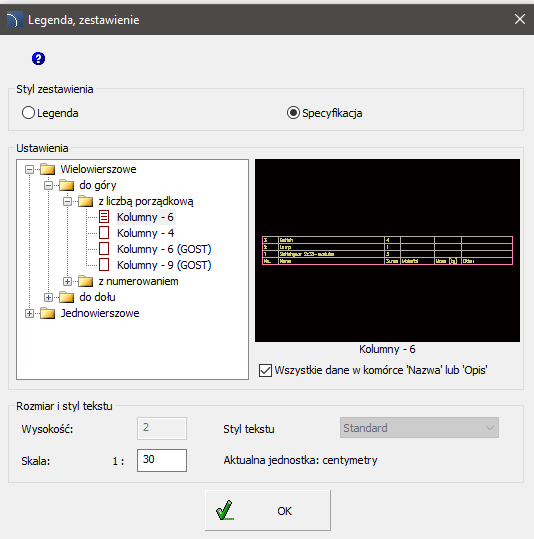

Okno dialogowe „Legenda, zestawienie”



Procedury

Tworzenie specyfikacji

1.    Uruchom polecenie Zestawienia materiałów .

2.    Wybierz jeden z dostępnych szablonów, aby określić typ zestawienia.

3.    (Opcjonalnie) Dodaj lub usuń pozycje w karcie Drukowane kolumny.

4.    (Opcjonalnie) Dokonaj wyboru opcji wydruku zestawiania.

5.    Kliknij przycisk Dalej.

6.    Wybierz obiekty z rysunku, które mają zostać uwzględnione w zestawieniu. Zatwierdź wybór prawym przyciskiem myszy lub Enter.

7.    (Opcjonalnie) Określ ustawienia w oknie danych.

8.    Kliknij przycisk Rysuj.

9.    W otwartym oknie Legenda, zestawienie wybierz opcję Specyfikacja.

10.  (Opcjonalnie) W karcie Ustawienia wybierz rodzaj Specyfikacji.

11.  (Opcjonalnie) Włącz/wyłącz opcję Wszystkie dane w kolumnie nazwa.

12.  (Opcjonalnie) Zmień rozmiar i styl tekstu.

13.  Kliknij przycisk OK.

14.  (Opcjonalnie) Wybierz Tak/Nie w wyświetlonym oknie dialogowym, aby usunąć/zachować istniejącą już specyfikację.

15.  Określ punkt wstawienia dla specyfikacji.

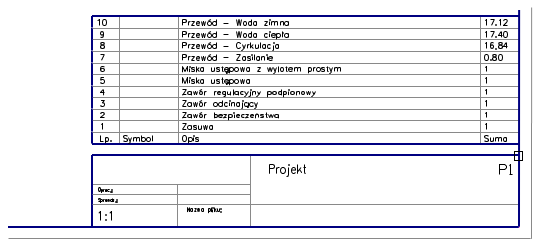

Przykładowa tabelka zawiera kolumny Lp., Symbol (typ), Opis, Suma. W tym przypadku w kreatorze zestawień należy wybrać kolumny: TypNazwa. Kolumna Suma zostanie wypełniona przy aktywnej opcji Podsumowania. Kolumna Lp. jest wypełniana przy aktywnej opcji Liczba porządkowa na wydruku.

Uwaga

Bloki zawarte w tabelach wykorzystane są jedynie w celach zilustrowania danego symbolu/obiektu. Nie posiadają one danych potrzebnych do poprawnego wykorzystania ich w projekcie CADprofi. Z tego powodu nie zaleca się kopiowania tych bloków w rysunku.
