В CADprofi для многих объектов имеется возможность выбора вида при вставке. В зависимости от выбранного объекта могут быть доступны определенные 2D виды, а для некоторых объектов из библиотек производителей возможно наличие и 3D видов этих объектов. Команда Создать альтернативный вид позволяет выполнить быструю вставку одного из доступных альтернативных видов. При использовании этой команды в чертеж вставляется новый блок.

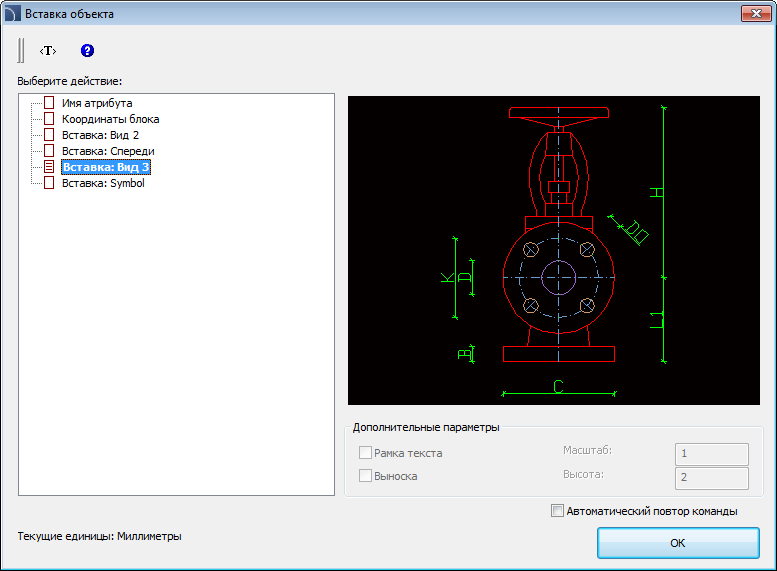

Диалоговое окно создания альтернативного вида
Диалоговое окно содержит следующие элементы:
Выберите действие – список доступных видов или операций для выбранного блока.
Дополнительные параметры – параметры отображения текстовых объектов.
Автоматический повтор команды – включает/выключает возможность повторной вставки выбранного вида для нового указанного объекта (без открытия диалогового окна).
Создание схем с использованием команды Создание альтернативного вида
Команда Создать альтернативный вид позволяет выполнять вставку символов, которые ассоциированы с видами оборудования. Вы можете быстро создавать схемы электрических систем на основе видов распределительного устройства и наоборот.
После запуска команды пользователь должен указать выбранное устройство (или символ). В следующем диалоговом окне необходимо выбрать альтернативный вид для вставки в чертеж. При этом рекомендуется включить опцию Автоматический повтор команды.
Символы могут быть вставлены в существующие линии схемы. В этом случае разрыв линии в месте вставки символа формируется программой автоматически.
Ниже приведен пример быстрого создания схемы на основе видов оборудования. После запуска команды укажите первый элемент (P1), выберите опцию Символ (одна линия) и вставьте символ в схему. Затем укажите другое оборудование (P2-P7) и вставьте в чертеж символы, соответствующие указанным Вами элементам.
Вид распределительного устройства

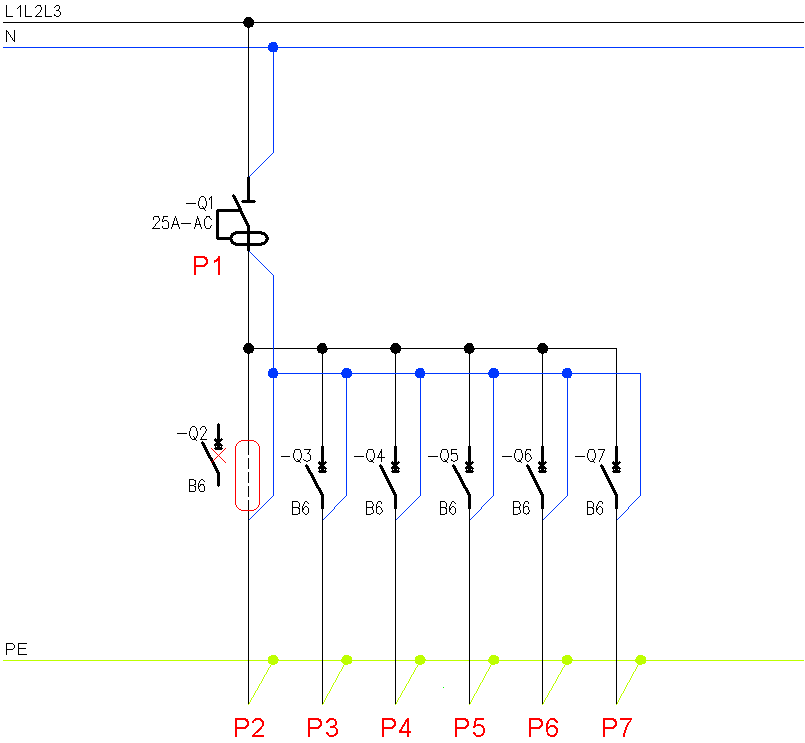

Схема распределительного устройства, созданная на основе вида этого распределительного устройства.
