Этот столбец отображает количество секций воздуховодов, имеющих одинаковую длину. Например, 5 секций длиной 1000 мм.
Столбец Длина отображает длину элементов в мм.
Например, секция длиной
1800 мм.
Фитинги и воздуховоды прямоугольного сечения, изготовленные из стали, соединяются между собой с помощью фланцев. В CADprofi такие элементы представлены в упрощенном виде (без фланцев), поэтому при проектировании пользователю необходимо указать тип или технологию соединения магистральных элементов воздуховодов. Соответствующая информация должна включаться в раздел описания. При необходимости Вы можете вставить фланцы в чертеж, используя соответствующую команду CADprofi. Проектировщик также может решать, должны ли вставленные в чертеж фланцы отображаться в спецификации.
Упрощенное представление позволяет использовать элементы CADprofi при проектировании различных инсталляций с применением различных технологий, материалов и методов соединения.
При создании спецификации имеется возможность добавления площади сечения трубопроводов и фитингов, которая вычисляется по стандарту PN-EN 14239.
Вы также можете добавлять в спецификацию размеры или типы трубопроводов и фитингов. Тип фитинга доступен только при использовании элемента из базы данных производителей. В других случаях тип не указывается, а в спецификацию включаются только основные размеры элемента. Эти размеры соответствуют маркировке размеров в каталоге 2D чертежей фитингов. Мы рекомендуем распечатать каталог 2D чертежей фитингов и приложить его к спецификации. Файл Fittings.pdf , содержащий каталог фитингов, доступен в папке file_gb каталога установки CADprofi.
|
Дополнительная информация Прилагайте каталог „Fittings.pdf” к спецификации фитингов. |
В модуле Электрика доступны такие элементы, как кабельные каналы, лотки, защитные короба и др. Некоторые элементы из каталога 2D фитингов в электрических инсталляциях не используются и, соответственно, будут недоступны для применения в модуле Электрика.
Гибкие кабеля круглого сечения (FLEX) или гибкие защитные трубы из модуля Электрика вычерчиваются с помощью прямых секций и фитингов. Т.к. фитинги рассматриваются как линейные элементы/кабеля, все гибкие элементы в спецификациях отображают как гибкие линии с указанием длины.
Для включения в спецификацию длины и общего количества каждой секции трубопровода/канала/лотка необходимо добавить в таблицу столбцы Длина и Шт.
Для включения в спецификацию только общей длины трубопроводов/каналов/лотков, имеющих одинаковое сечение, Вы не должны включать в состав таблицы спецификации столбцы №, Длина и Шт.

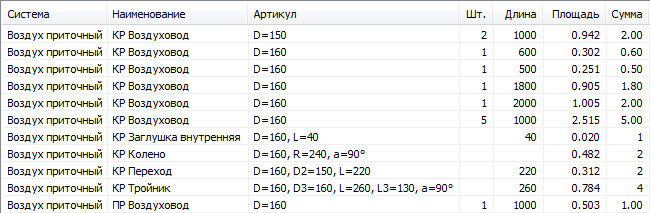

Пример спецификации элементов системы воздушной вентиляции:
|
Этот столбец отображает количество секций воздуховодов, имеющих одинаковую длину. Например, 5 секций длиной 1000 мм.
|
|
Столбец Длина отображает длину элементов в мм.
|
|
Столбец Площадь отображает площадь элемента в м2 или общую площадь поверхности всех элементов, включенных в спецификацию.
|
|
Столбец Сумма содержит суммарную длину одинаковых секций воздуховодов в метрах. Этот столбец отображается только при включении опции Суммирование данных в настройках параметров спецификации.
|
Фитинги:
|
В столбце Артикул отображается тип фитинга или его размеры. Все размеры соответствуют размерам, указанным на чертежах каталога 2D фитингов. |
|
В спецификациях систем вентиляции имеется возможность добавлять столбец Площадь, который содержит площадь (в м2) элементов, рассчитанную по стандарту PN–EN 14239. |
|
Для фитингов в столбце Сумма отображается общее количество фитингов каждого типа. |
В приведенном примере в спецификацию включены 2 колена с углом 90 градусов, диаметром ø160 и радиусом R=240 (1,5D).
