Важная информация о работе с CADprofi:

Проектирование в CADprofi выполняется в соответствии с общепринятыми правилами работы с CAD системами. Одним из значительных преимуществ CADprofi является автоматизация большинства операций, связанных с черчением и работой с обширной базой данных и решений, готовых к использованию в Ваших проектах.

Инструменты CADprofi разработаны таким образом, чтобы обеспечить простоту и интуитивность их использования даже без изучения руководства пользователя. Но для более полного использования всех возможностей программы мы рекомендуем Вам ознакомиться с данным руководством.

Для обеспечения комфортной работы с приложением CADprofi мы также рекомендуем Вам ознакомиться с основными понятиями, которые используются в программе.

Созданные с использованием CADprofi проекты представляют собой обычные чертежи, сохраняемые в форматах dwg или dxf. Впоследствии эти чертежи могут быть отредактированы в любой CAD программе, поддерживающей эти форматы, даже без необходимости установки и запуска приложения CADprofi.

Многие объекты CADprofi являются простыми блоками, которые могут быть расчленены и отредактированы с помощью стандартных команд CAD системы. Но необходимо отметить, что после расчленения блоков некоторые свойства объектов могут быть утеряны и применение каких-либо команд CADprofi к этим объектам, а также создание спецификаций для этих объектов будет невозможным.

При создании нового чертежа CADprofi добавляет в него определения слоев, стилей текста, размерных стилей и типов линий, сохраняемых в файле шаблона. В зависимости от используемой CAD платформы используются файлы шаблона normal.dwg или normal_ic.dwg из каталога C:\Cadprofi\X.x\Block\General. Редактируя файл шаблона, Вы можете вносить необходимые изменения в определения загруженных стилей.

Примечание

По умолчанию в качестве каталога установки CADprofi используется папка C:\CADprofi. Для изменения этого каталога Вы можете указать путь к другой папке в процессе установки программы.

Все проекты должны создаваться в пространстве модели с масштабом 1:1 в текущих единицах чертежах (мм, см, м и дюймы). Конечный масштаб определяется пользователем при печати или компоновке листов (в пространстве листа).

Некоторые команды требуют указания масштаба. Обычно такой масштаб используется только для определения корректного размера текста при печати в заданном масштабе.

При проектировании в CADprofi Вы можете использовать различные единицы измерения (мм, см, м и дюймы). Для обеспечения корректного отображения различных типов линий в CADprofi предусмотрено автоматическое изменение общего масштаба типа линий в зависимости от выбранных единиц измерения.

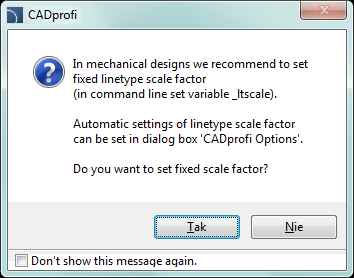

По умолчанию, при использовании в качестве единицы измерения чертежа 1 мм применяется масштаб типа линий 100, для единицы измерения 1 см устанавливается масштаб 10, а для единицы измерения 1 м масштаб равен 0.1. Масштаб типа линий, предлагаемый по умолчанию, в большинстве случаев подходит для строительных и инженерных проектов. Для машиностроительных проектов часто возникает необходимость в изменении этого масштаба.

Для изменения этого параметра используйте команду _Ltscale. Сразу после запуска команды Вам будет предложено ввести необходимое значение.

Команда: ltscale
Новое текущее значение для LTSCALE <100>: 5

В диалоговом окне CADprofi Options пользователь может отключить автоматическое управление слоями. Но делать это не рекомендуется, т.к. некоторые свойства слоев связаны с объектами. Например, при создании спецификаций имеется возможность автоматического выбора объектов из отдельного модуля (например, выбор всех электрических символов). Если автоматическое управление слоями отключено, возможность такой автоматической идентификации символов определенного модуля будет недоступна.

CADprofi содержит предустановленные стили печати, которые определяют оптимальные толщины линий при печати. Эти стили также соответствуют автоматическим настройкам структуры слоев.

Многие объекты CADprofi содержат маскирующие элементы (_Wipeout), которые перекрывают другие элементы, расположенные под ними. Для изменения порядка отображения элементов используется команда _Draworder (Draw order).

Для корректной печати чертежей, содержащих перекрывающиеся объекты, пользователю необходимо выполнить соответствующую настройку параметров печати или назначить определенный цвет для слоя CP_WIPEOUT.

Стандартные маскирующие объекты отображаются без линии контура. Но иногда необходимо отобразить эти линии (например, для редактирования или удаления маски). Для включения отображения линии контура маски Вы можете использовать соответствующую опцию команды _Wipeout.

Команды CADprofi могут применяться в пользовательских системах координат (ПСК). Но некоторые команды требуют от пользователя обязательного переключения на мировую систему координат (МСК), которая используется в CAD системах по умолчанию.

Скрытие диалоговых окон (например, для команды Save)

Некоторые команды CADprofi блокируют отображение стандартных диалоговых окон CAD платформы. После нормального завершения выполнения этих команд CADprofi восстанавливает отображение диалоговых окон. В некоторых случаях пользователь может прервать выполнение команды CADprofi, например, нажатием клавиши Esc. В таких случаях может не произойти восстановления отображения диалоговых окон.
Чтобы восстановить отображение стандартных диалоговых окон, необходимо установить для системных переменных Filedia и Cmddia значения, равные 1. Для этого введите в командной строке имя редактируемой системной переменной и присвойте ей значение 1.

Отображение диалоговых окон может быть восстановлено также с помощью команды CADprofi Options.

Панели инструментов и инструментальные палитры

CAD программы позволяют выполнять адаптацию меню и панелей инструментов. Используя модуль CADprofi Configuration, Вы можете «подключить» или «отключить» приложение CADprofi от используемой Вами CAD системы. При подключении приложения CADprofi к CAD программе, выполняется загрузка стандартного меню и набора панелей инструментов CADprofi. В этом случае любые изменения, любые изменения в составе панелей инструментов и меню будут перезаписаны. Это также касается инструментальных палитр и ленточного интерфейса CADprofi.

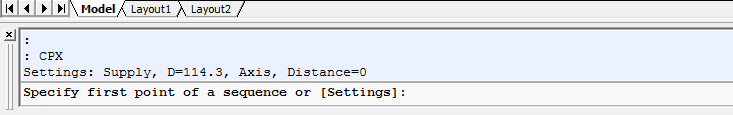

В некоторых CAD программах пользователь может отключать отображение командной строки. И CAD платформе, и в приложении CADprofi в командной строке отображается важная информация. Поэтому необходимо включить отображение командной строки с обеспечением видимости не менее двух ее строк.

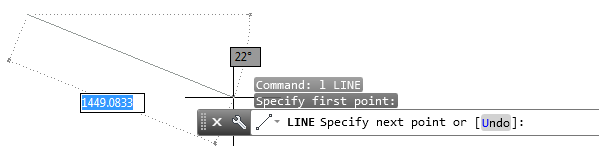

В AutoCAD® 2006 и более поздних версиях пользователь может включить отображение строки динамического вида. Строка динамического ввода содержит только одну строку ввода, и, кроме того, может привести к снижению скорости работы приложения CADprofi (например, при одновременном редактировании нескольких объектов). Поэтому строка динамического ввода отключается при запуске большинства команд CADprofi.

Особенно неудобным для пользователя будет одновременное отключение отображения и командной строки, и строки динамического ввода, т.к. в этом случае пользователь не будет получать никаких сообщений при выполнении текущей команды.

Расширение библиотек и каталогов производителей

Имеется возможность расширения символьных и объектных библиотек CADprofi. Сразу после установки программы пользователю предоставляется возможность установки новых библиотек от производителей, включая и те, которые были разработаны после приобретения Вами CADprofi. Пользовательские библиотеки и библиотеки от производителей сохраняются в папке Producers, которая находится в основном каталоге установки программы, например, C:\Cadprofi. С целью сохранения всех изменений, внесенных Вами в библиотеки производителей, символов и объектов необходимо выполнять архивацию каталога Producers или отдельных его папок.

После переустановки программы или ее переноса на другой компьютер пользователь может скопировать все содержимое каталога Producers в новый каталог установки. Также имеется возможность обмена этими библиотеками между участниками одного проекта (или сотрудниками одной компании).

В приложении CADprofi стандартные и пользовательские базы данных размещаются отдельно. Благодаря этому Вы можете выполнять обновление программы без угрозы потери пользовательских данных.

Все пользовательские данные размещаются в папке UserData, которая располагается в основном каталоге, например, C:\Cadprofi. С целью сохранения всех изменений в пользовательских базах данных необходимо выполнять архивацию всего содержимого папки UserData. После переустановки программы или ее переноса на другой компьютер пользователь может скопировать все содержимое каталога UserData в новый каталог установки. Также имеется возможность обмена этими библиотеками между участниками одного проекта (или сотрудниками одной компании).

Пользователь CADprofi может самостоятельно определять различные параметры и расширять стандартные базы данных. Так, например, Вы можете определять дополнительные типы инсталляций, кабелей и устанавливать дополнительные параметры объектов (например, цена, валюта, цвет и т.д.).

Эти данные также сохраняются в каталоге UserData.
