В архитектурных размерах крайние выносные линии обычно используются для связи с дополнительными размерными цепями. Поэтому крайние выносные линии должны быть длиннее , чем другие выносные линии в размерной цепи. Команда Редактировать выносные линии используется для уменьшения или увеличения длины крайних выносных линий. Необходимость в этой операции может возникнуть при внесении различных изменений, связанных с редактированием размеров: например, их удаление, перемещение, копирование и др.
Порядок действий
1. Запустите
команду Редактировать выносные линии
.
2. Щелкните на любом размере, созданном в CADprofi, вблизи его выносной линии или на самой выносной линии, для уменьшения/увеличения ее длины.
3. При необходимости повторите действия п.2 для других размеров.
4. Нажмите клавишу Esc или правую кнопку мыши для завершения команды.

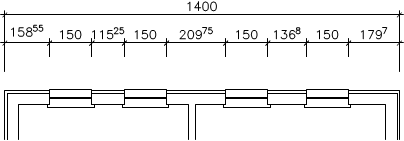

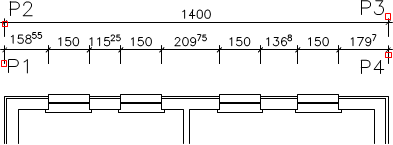

Вид размеров до и после увеличения длины крайних выносных линий
