Команда Пути эвакуации и маршруты позволяет создавать и редактировать схемы путей эвакуации и маршрутов, например, для посещения музея, картинной галереи и др. В начале и конце пути Вы можете вставлять стрелки указателей направления.

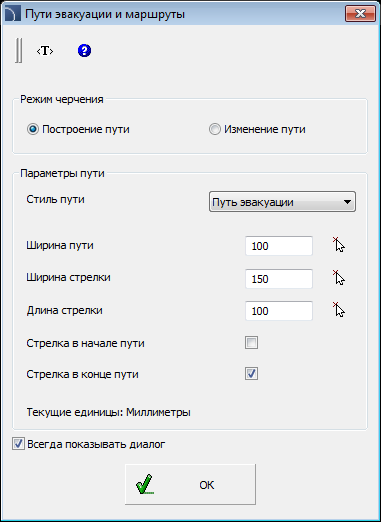

Диалоговое окно Пути эвакуации и маршруты
Диалоговое окно содержит следующие элементы:
Режим черчения – выбор режима построения или редактирования пути.
Стиль пути – выбор стиля пути. Каждый тип пути размещается на отдельном слое.
Параметры пути – позволяет определить ширину пути и размеры стрелок.
Стрелка в начале/конце пути – включает/выключает добавление стрелок указателей направления в начале и конце пути.
Всегда показывать диалог – включает/выключает отображение диалогового окна при запуске команды Пути эвакуации и маршруты. Если окно не отображается, путь создается в соответствии с выбранными ранее параметрами. Для отображения диалогового окна необходимо выбрать опцию Параметры (клавиша S).
Порядок действий
1. Запустите
команду Пути эвакуации и маршруты .
2. В диалоговом окне выберите режим Построение пути.
3. Выберите Стиль пути, например „Путь эвакуации”.
4. При необходимости ширину пути и ширину/длину стрелки.
5. При необходимости включите/выключите опцию Стрелка в начале/конце пути.
6. Нажмите кнопку OK для закрытия диалогового окна и начала построения пути.
7. Укажите первую и следующие точки пути. Для завершения построения нажмите клавишу Enter или правую кнопку мыши.
1. Запустите
команду Пути эвакуации и маршруты .
2. В диалоговом окне выберите режим Изменение пути.
3. Выберите Стиль пути, например „Путь эвакуации”.
4. При необходимости ширину пути и ширину/длину стрелки.
5. При необходимости включите/выключите опцию Стрелка в начале/конце пути.
6. После нажатия кнопки OK выберите путь, к которому необходимо применить новые параметры. Указанный Вами путь будет изменен.
Пути эвакуации и
маршруты
Пример пути эвакуации со знаками эвакуации и пожарной безопасности.
