Элементы библиотек компаний Legrand и PiN ENERGIA, доступные при использовании команды Библиотека производителей) позволяют создавать 2D и 3D проекты шинных систем.

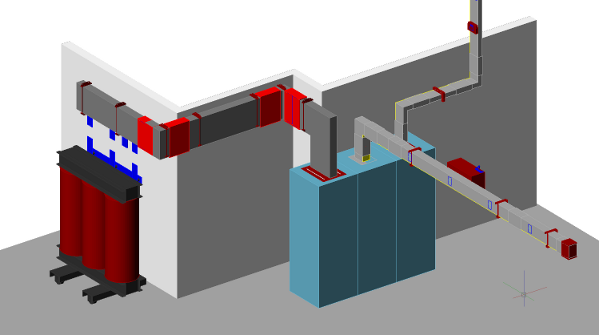

Пример проекта шинной системы
|
Дополнительная информация Для получения подробной спецификации элементов рекомендуется вести разработку шинных систем в формате 3D. |

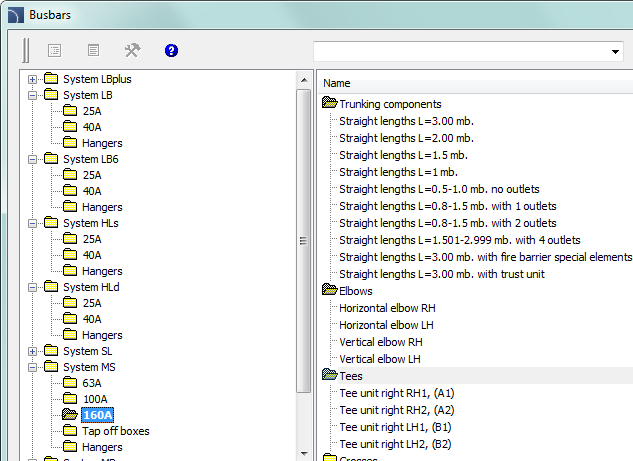

Состав библиотеки
|
Библиотеки содержат все элементы, которые необходимы для комплексного проектирования шинных систем. Также доступны трансформаторы и различные аксессуары. |
|
Вставка и соединение объектов на чертеже
Вставка объектов выполняется интуитивно и работа с библиотекой не отличается от основных принципов работы с программой CADprofi.
Все шины имеют определённые точки соединения, благодаря которым приложение может автоматически соединять вставляемые объекты с объектами, которые уже существуют в чертеже. Эта процедура ускоряет проектирование инсталляций, особенно при разработке 3D видов, освобождая пользователя от необходимости определения точек вставки и углов поворота. Программа контролирует правильность соединения элементов, что, в свою очередь, гарантирует корректное выполнение проекта.
Процедура вставки новых элементов повторяется до тех пор, пока не будет готова вся система. Полученная модель будет достаточно быстрой (даже в режиме 3D) и обеспечит необходимую точность.
При выборе объектов необходимо обращать внимание на параметры Точки вставки. Правильный выбор точки вставки позволяет выполнять автоматическое соединение объектов. При некорректном соединении отобразится окно с сообщением о невозможности соединения концов шин и пользователю будет предоставлена возможность выполнить поворот присоединяемого элемента.
|
|
|
Корректное соединение объектов
Примечание
Автоматическое соединение объектов
доступно только для соответствующих друг другу объектов и, обычно, принадлежащих
одной и той же системе.
При соединении выбирается тот конец шины, который
расположен ближе к указанной пользователем точке.
