CADprofi позволяет выполнять проектирование системы сетчатых кабельных лотков, производимых компанией Cablofil. Для этого используется команда Библиотека производителей).
|
Данная команда позволяет
вычерчивать одиночные лотки и создавать последовательность лотков с
автоматической вставкой колен (или без колен). Также доступна вставка

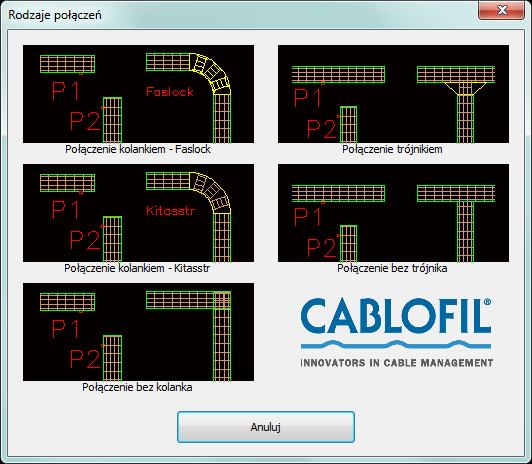

тройников и переходников. Для соединения элементов
кабельных лотков используется команда Cablofil - Соединить кабельные лотки |
|
Кроме основных элементов, необходимых для проектирования систем из сетчатых кабельных лотков библиотека Cablofil содержит следующие категории:
Схема установки – данная категория содержит схемы монтажа сетчатых лотков. Эти схемы применяются только как дополнительная графическая информация. Поэтому при создании спецификаций элементы схем монтажа не учитываются.
Для автоматической вставки схем монтажа Вы можете использовать команду Создать альтернативный вид.
Аксессуары – данная
категория содержит такие дополнительные объекты как держатели лотков, элементы
противопожарной защиты и т.д. Эти элементы после их вставки в проект будут
учитываться при создании спецификаций. Некоторые элементы (например, клипсы,
держатели и другие) очень малы для того, чтобы быть видимыми на планах.
Вместо вставки в чертеж нескольких таких объектов Вы можете вставлять таблицу,
содержащую перечень этих дополнительных элементов. Элементы, для которых указано
количество, будут учтены при создании спецификации.
Для изменения количества
дополнительных элементов пользователь может применять команду
CADprofi Атрибуты и описания или
команду редактирования атрибутов из набора инструментов CAD платформы.
 |
Соединительные элементы – данные о соединительных элементах включаются при построении лотков. Поэтому, нет необходимости в добавлении этих элементов в виде графических объектов. Каталог соединительных элементов позволяет Вам только ознакомиться с их техническими данными.
Материал лотков
В процессе проектирования Вы можете определять материал, из
которого изготовлены сетчатые лотки Cablofil.
Лотки, изготовленные из различного материала, вставляются программой на
отдельные слои.

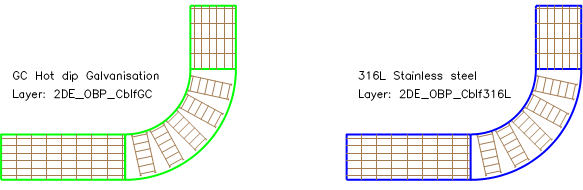

Например, слой 2DE_OBP_CblfEZ используется для лотков Cablofil, изготовленных методом электролитического
цинкования (EZ), слой 2DE_OBP_Cblf316L применяется лотков из нержавеющей стали (316L).
При вставке в чертеж элементов Cablofil программа проверяет имя слоя и включает только те элементы, которые расположены на слоях с префиксом 2DE_OBP_Cblf. Поэтому изменение имени слоя лотков не допускается.
Пример
применения этого правила – необходимость добавления дополнительного слоя
красного цвета для противопожарных элементов или других специальных инсталляций.
Например, слой 2DE_OBP_CblfEZ_ppoz может быть
использован в противопожарных системах для оцинкованных лотков. В этом случае в
спецификации Cablofil будет отображаться не
материал, а имя слоя.
|

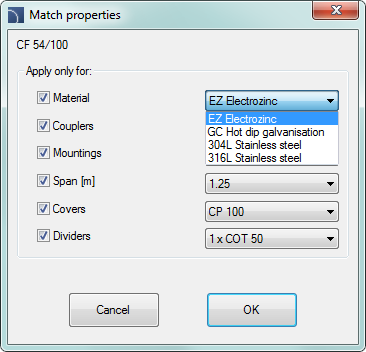

Для изменения материала и
других параметров лотков Вы можете использовать команду Cablofil – Копировать свойства лотков Чтобы избежать ошибок в назначении материала лотка не рекомендуется изменять слой лотков с помощью стандартных опций CAD платформы. |
|
Сложные конструкции
В реальных инсталляциях очень часто возникает необходимость установки одних лотков над другими. Иногда такие конструкции могут состоять из нескольких лотков, которые закреплены на потолке, стенах и т.д. Отображение таких конструкций на планах связано с большими сложностями, т.к. многие лотки перекрывают друг друга, что затрудняет восприятие проекта.
Эта проблема решается с помощью "сложных конструкций". В этом случае вместо вычерчивания нескольких взаимно перекрывающихся лотков Вы можете построить схему маршрута прохождения последовательности лотков и добавить схему взаимного расположения лотков и фитингов на протяжении этого маршрута.

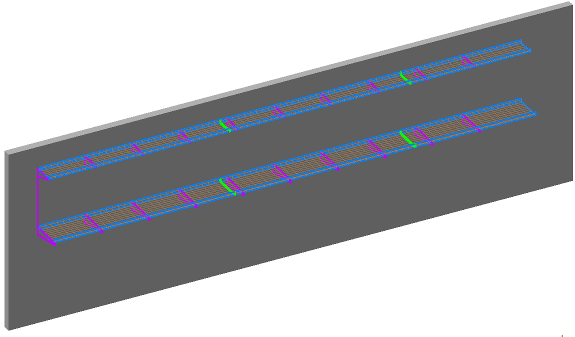

Пример: два лотка, один из которых расположен над другим
 |
2D чертеж конструкций лотков в CabloCAD

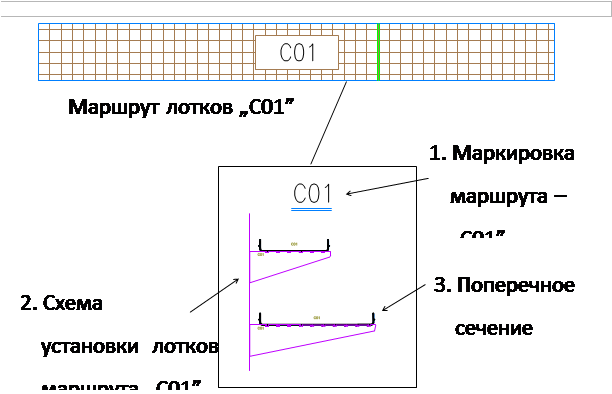

Схема сложной конструкции должна включать:
1. Символ маркировки маршрута – маркировка маршрута должна быть уникальной (например, C01, A15 и др.). Одинаковая маркировка различных сложных конструкций в одном проекте не допускается.

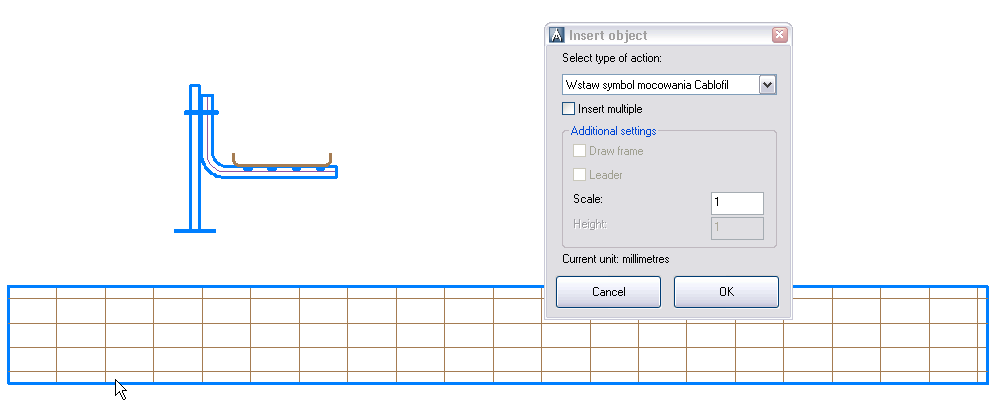

2. Схема установки лотков – схема, содержащая специальные символы монтажных элементов. При вставке этих символов необходимо обеспечивать установочный интервал и соответствие идентификатора конструкции (например, C01, A15…).
3. Поперечное сечение лотков – при вставке символов монтажных элементов необходимо указывать тип соединения.
Маршрут лотков – при построении маршрутной схемы системы лотков необходимо указывать габаритную ширину и высоту, которую занимают все лотки, включенные в этот маршрут.
Примечание:
К сложной конструкции (например, C01) относятся все элементы, имеющий соответствующий идентификатор (например, C01). Поэтому, для визуального контроля этот идентификатор отображается на всех схемах установки и поперечных разрезах лотков. Этот идентификатор размещается на непечатаемом слое и отображается только на экране.
В определении одной сложной конструкции следует избегать смешивания элементов с различными идентификаторами. При копировании элементов из одной конструкции в другую необходимо выполнять корректировку идентификатора (значения атрибута маркировки).
|

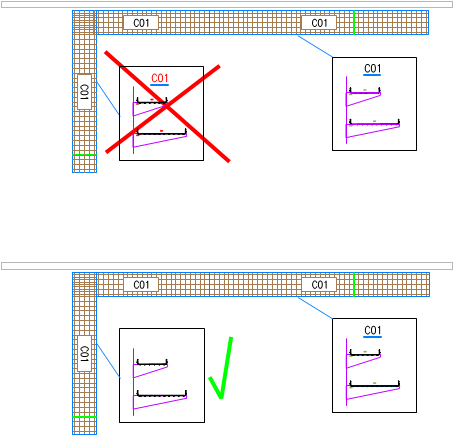

Определение нескольких одинаковых сложных конструкций в одном проекте не допускается. Поэтому схемы установки для сложных конструкций не должны дублироваться. Это может привести к ошибкам при создании спецификаций (дублирующиеся элементы чертежа могут приводить к дублированию числа лотков и их аксессуаров в спецификации). При необходимости дублирования схем установки сложных конструкций все копии должны быть "расчленены" или иметь "чистый идентификатор" (пустое значение атрибута маркировки). Такие копии не будут учтены при формировании спецификаций. |
 |
