Команда Блок-схемы и диаграммы предоставляет пользователю набор элементов для построения различных функциональных диаграмм, сетевой инфраструктуры, моделей технологических процессов и блок-диаграмм.
Диалоговое окно Блок-схемы и диаграммы
Многие элементы блок-диаграмм имеют редактируемые поля для ввода текста. Изменение размера элементов в соответствии с длиной текста выполняется автоматически. Для редактирования текста Вы можете использовать команду Редактировать символы, после применения которой размер блока будет обновлен в соответствии с внесенными изменениями. Вы также можете установить минимальный размер блока, что позволит при добавлении небольшого по длине текста размер отдельных элементов будет одинаковым.
Методы работы с символами подробно описаны в соответствующих разделах данного Руководства.
Примеры блок-диаграмм и блок-схем:

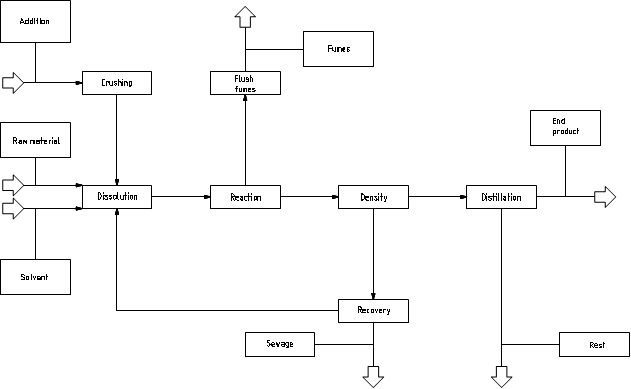

Блок-диаграмма промышленной установки.
Функциональная диаграмма, выполненная по стандарту EN 60848.
 |
Диаграммы компьютерной сети и инфраструктуры.
 |
Пример алгоритма
Программа позволяет создавать графическое отображение модели
бизнес-процесса в виде диаграммы BPMN (Business Process Modeling Notation).
Диаграмма BPMN описывает три основных типа процесса:
•внутренний процесс
•открытый процесс
•процесс взаимодействия
В CADprofi доступны следующие категории графических элементов BPMN:
•потоковые элементы (события, процессы)
•соединяющие элементы (потоки управления, потоки сообщений и ассоциации)
•зоны ответственности (пулы и дорожки)
•графические элементы для добавления дополнительной информации (данные, группы и текстовые аннотации)

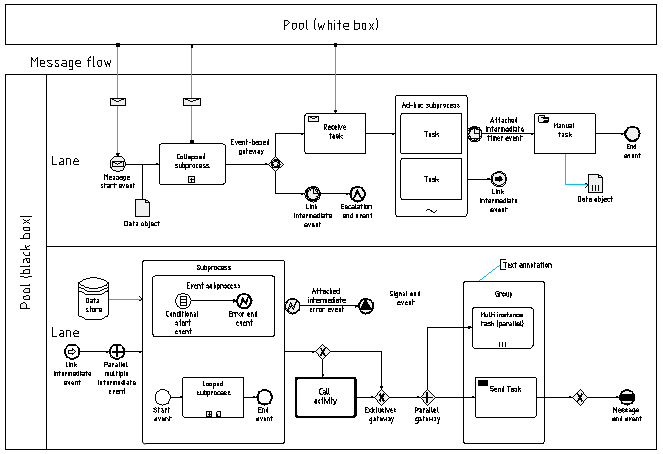

Пример диаграммы BPMN
