Создание 2D видов инсталляций связано с построением их линейных элементов, добавлением объектов и описаний. CADprofi позволяет выполнять автоматическое построение 2D видов линейных элементов и фитингов. Вы можете быстро соединять линейные элементы и выполнять их редактирование. Вы также можете вставлять элементы арматуры в существующие линейные элементы с возможностью автоматической вставки необходимых переходов. Все объекты вставляются на соответствующие слои, которые определяют соответствие этих объектов определенному виду линии или системе (подающая, обратная и др.)

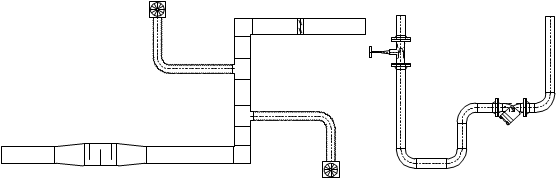

Пример 2D вида вентиляционной и водопроводной систем
CADprofi содержит набор различных объектов:
•Радиаторы – для использования в 2D проекциях и схемах разводки.
•Сантехника – для использования при проектировании систем водоснабжения и канализации.
•Параметрическое оборудование – для отображения реального вида такого оборудования, как бойлеры, резервуары, насосы и т.д. с возможностью определения их технические параметров и размеров.
•Параметрическая арматура – для отображения реального вида элементов арматуры (запорная и соединительная арматура, фильтры, счетчики и др.) с возможностью их вставки в линейные элементы на 2D видах.
•Объекты из библиотек производителей – доступ к этим объектам открывает команда Библиотека производителей. Библиотеки производителей создаются совместно с производителями оборудования и содержат широкий набор объектов (блоков), которые применяются при проектировании. Эти библиотеки постоянно обновляются и предоставляются производителями через Интернет. После установки CADprofi Вы можете при необходимости самостоятельно устанавливать дополнительные библиотеки.
•Пользовательские объекты – каждый пользователь может добавлять в программу любые объекты, используемые им при проектировании.
