Команда Оборудование используется для вставки в чертеж различных объектов, таких как резервуары, вентили, насосы, вентиляторы, бойлеры, нагреватели и т.д. Эти объекты в основном не вставляются в линии.
Как и в случае с командой Арматура вставляемые объекты инсталляций являются параметрическими. Это означает, что в процессе вставки пользователь может определять все размеры этих объектов или выбирать подходящий элемент в базе данных.

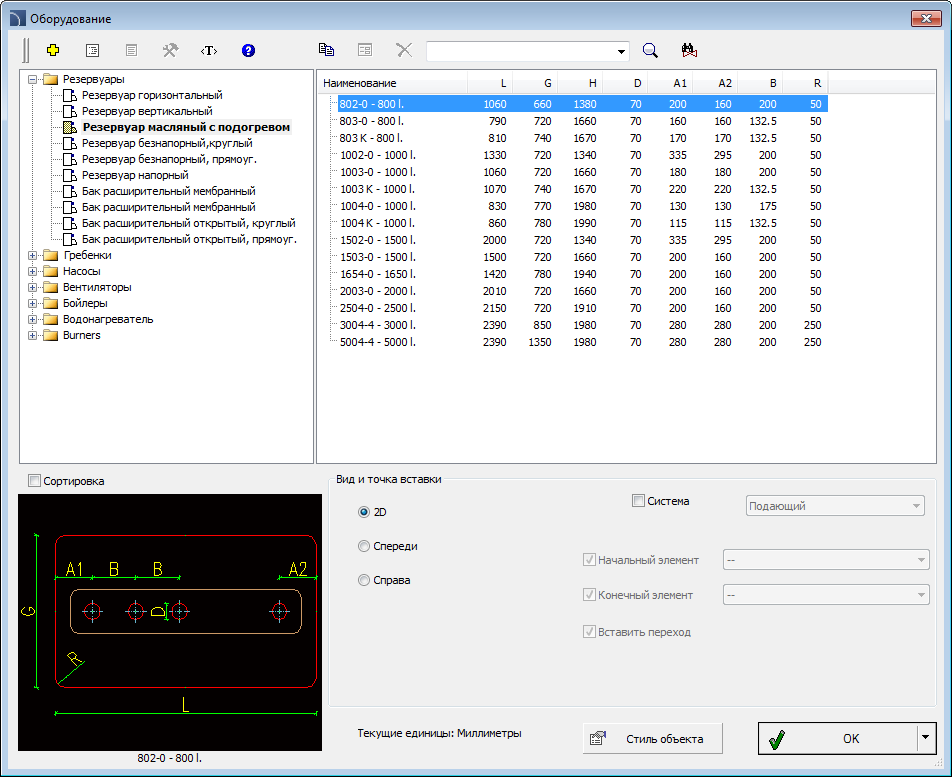

Диалоговое окно Оборудование
Компоновка и основная функциональность элементов окна команды аналогична компоновке и функциональности элементов окна команды Параметрическая арматура)
Порядок действий
1. Запустите
команду Оборудование
.
2. В открывшемся диалоговом окне выберите необходимую категорию и элемент этой категории. Отобразится эскиз выбранного элемента и список всех его доступных типов и размеров.
3. Если список доступных объектов содержит подкатегории, дважды щелкните на необходимой подкатегории для отображения ее содержимого.
4. При необходимости щелкните правой кнопкой мыши на любом элементе и выберите в контекстном меню опцию Показать все/Закрыть все.
5. Выберите необходимый элемент.
6. При необходимости измените Вид для выбранного элемента.
7. При необходимости измените параметры Стиля объекта.
8. При необходимости включите опцию Система и выберите вид инсталляции.
9. Нажмите кнопку OK для вставки выбранного объекта в чертеж.
10. Укажите точку вставки.
11. Укажите угол поворота объекта.

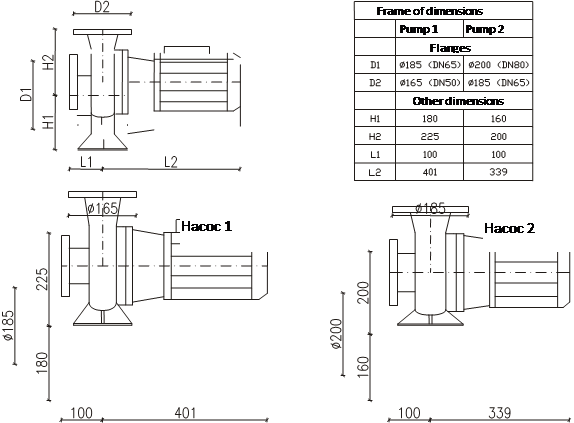

Примеры параметрического оборудования, вставленного с определенными пользователем размерами
 |
Вы также можете сохранять пользовательские размеры путем Создание и расширение пользовательских типов серий ).
