Команда Изоляция 2D элементов позволяет добавлять и удалять изоляцию элементов.

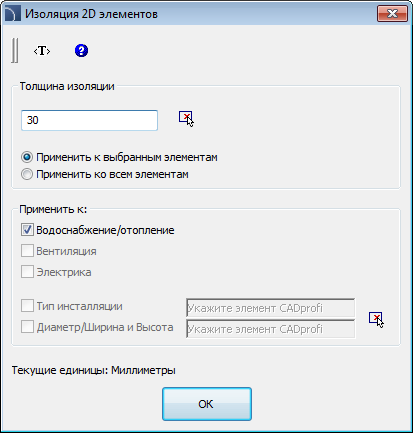

Диалоговое окно Изоляция 2D элементов
Диалоговое окно содержит следующие элементы:
Толщина изоляции –
определение толщины изоляции. Вы можете установить толщину изоляции путем
указания существующего 2D элемента (опция По существующему
элементу >
). Для удаления
существующей изоляции необходимо установить значение толщины изоляции равным
"0". Для элементов воздуховодов Вы можете определить толщину внутренней изоляции
путем указания отрицательного значения толщины изоляции.
Применить к выбранным элементам – редактирование толщины изоляции только для выбранных элементов на чертеже.
Применить ко всем элементам – редактирование толщины изоляции для всех элементов выбранного типа инсталляции на чертеже.
Применить к – выбор вида/типа инсталляции, для которой будет выполнено редактирование толщины изоляции. Данная опция доступна как при использовании опции Применить к выбранным элементам, так и для опции Применить ко всем элементам.
|
Дополнительная информация Использование опции "Применить к выбранным элементам" позволяет выбирать элементы с помощью рамки выбора. Если рамка выбора выделяет элемент, не относящийся к выбранному типу инсталляции, этот элемент будет пропущен. |
Тип инсталляции –
позволяет выбрать тип инсталляции, к элементам которой будет добавлена изоляция,
например, Подающая, Обратная. Вид инсталляции может быть выбран после нажатия
кнопки Выберите элемент CADprofi .
Диаметр/Ширина и Высота
– позволяет указать размеры элементов, например, D=114.3 для труб DN100. С целью
определения данных для этой опции необходимо нажать кнопку Укажите элемент CADprofi
и выбрать на чертеже элемент для
копирования его данных.
Порядок действий
1. Запустите
команду Изоляция 2D элементов
.
2. В открывшемся диалоговом окне определите толщину изоляции. При значении толщины, равном “0”, изоляция удаляется.
3. Выберите опцию Применить к выбранным элементам или Применить ко всем элементам.
4. При необходимости выберите вид/тип системы инсталляции.
5. При необходимости укажите на чертеже элемент для копирования его свойств при определении параметров опций Тип инсталляции и Диаметр/Ширина и Высота. Вы также можете отключить одну из этих опций.
6. Нажмите кнопку OK для закрытия диалогового окна.
7. Если была выбрана опция Применить к выбранным элементам, укажите на чертеже редактируемые элементы и нажмите клавишу Enter.
8. К выбранным объектам будет добавлена изоляция.

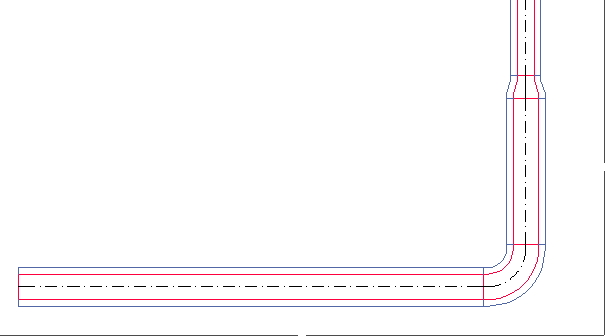

Изолированные элементы
