Выноски и дополнительные символы

Команда Выноски и дополнительные символы  содержит различные обозначения, часто используемые в технических чертежах, например, различные варианты выносок, нумерации позиций и универсальные обозначения, содержащие информацию об объектах чертежа.

Функциональность и подробное описание методов работы с командой описаны в разделе Символы и обозначения)

Символы нумерации позволяют нумеровать объекты и собирать полученную от них информацию (имя, тип и др.). Таким образом Вы можете быстро пронумеровать множество объектов и разместить на чертеже необходимый текст.

CADprofi автоматически определяет пронумерованные объекты чертежа, благодаря чему в диалоговом окне отображается первый доступный номер , соответствующий данной отрасли (например, ME – механика). Кнопка  позволяет выбрать следующий по порядку номер.

Путем добавления в нумерацию различных префиксов Вы можете создавать множество нумерованных последовательностей (например, одна последовательность без использования префикса - 1, 2, 3…., а другая с префиксом - P1, P2, P3).

При вставке символов с использованием опции Многократная вставка нумерация выполняется с автоматическим приращением порядкового номера.

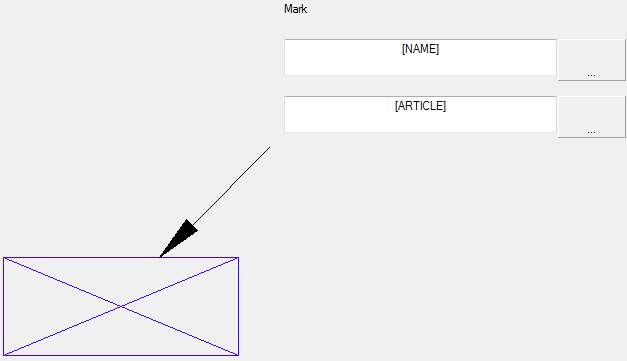

Поля Обозначение 1, Обозначение 2 позволяют добавлять для выбранного символа любой текст или информацию, полученную от указанного объекта. Для выбора типа информации необходимо нажать кнопку , расположенную рядом с полем.

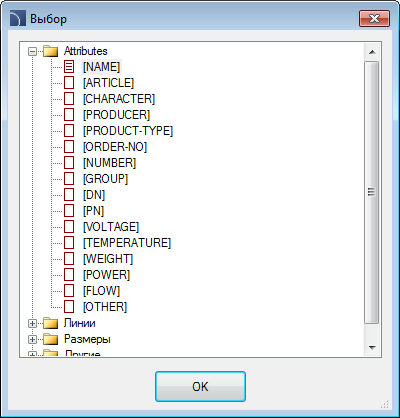

В открывшемся окне Вы можете выбрать следующую информацию:

•    Атрибуты – значения атрибутов указанных объектов.

•    Линии – типы линий или виды инсталляций.

•    Размеры – размеры, полученные от указанных объектов.

•    Другое – например, значения системных переменных CAD платформы.
