Быстрое редактирование

Команда Быстрое редактирование позволяет выполнять основные операции редактирования символов и объектов. После запуска команды пользователю необходимо указать редактируемый символ. Рядом с этим символом появятся дополнительные маркеры, которые позволяют выполнить необходимые изменения.



Маркеры, которые отображаются после указания объекта:



Зеркало   – создание зеркального отображения символа.

Масштаб   – увеличение или уменьшение размера символов на чертеже. Маркер  увеличивает размер символа на 25%. Маркер  уменьшает размер символа на 25%.

Копирование  – быстрое создание нескольких копий указанного объекта.

Поворот  – поворот символа вокруг точки вставки. Если символ размещается на линии, приложение позволяет выполнить его поворот только на 180°.

Удлинение  – изменение длины стандартных элементов , например,  болтов, винтов, заклепок и др. (см. стр. 307)

Быстрое редактирование часто применяется после добавления в чертеж нескольких символов, например, с помощью команды Мультисимволы. При вставке нескольких символов некоторые из них могут быть вставлены с некорректным углом поворота. Быстрое редактирование позволяет быстро изменить ориентацию символов и установить для них правильные значения угла поворота.

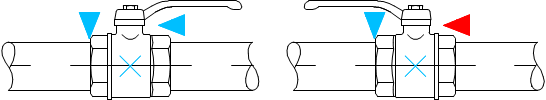

Команда Быстрое редактирование также полезно для разворота объектов, например, при изменении направления арматуры.



Порядок действий

Быстрое редактирование

1.    Запустите команду Быстрое редактирование .

2.    Укажите редактируемый символ.

3.    При необходимости создайте зеркальную копию объекта с помощью маркеров   (P1, P2).

4.    При необходимости измените масштаб объекта с помощью маркеров   .

5.    При необходимости выполните поворот объекта с помощью маркера .

6.    При необходимости выберите следующий элемент для редактирования.

7.    при необходимости создайте копию объекта с помощью маркера .

8.    Завершите выполнение команды нажатием правой кнопки мыши или клавиши Enter.



Быстрое редактирование









Примечание

Команды „Зеркало”, „Масштаб” и „Поворот” могут быть использованы повторно, т.к. их завершение не завершает выполнения команды „Быстрое редактирование”. После выполнения копирования команда редактирования завершается полностью.

Набор доступных опций зависит от типа выбранного объекта.

Команда быстрого редактирования может применяться к изометрическим символам.

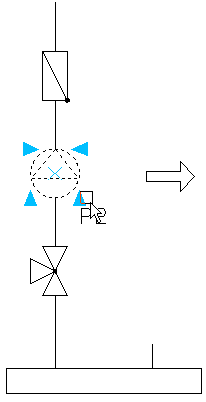

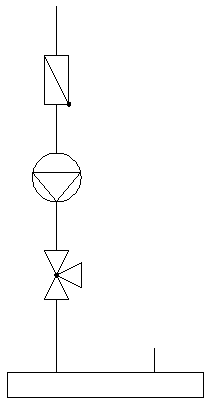

Пример поворота символа арматуры.
