Окна, двери

Команда Окна, двери позволяет выполнять вставку дверей и окон на планах и видах зданий. Для каждого типа объекта имеется база данных, содержащая деревянные изделия. Все объекты в библиотеке являются параметрическими. Это означает, что пользователь может определять все размеры таких объектов при их вставке в чертеж. Если пользователь вставляет окна или двери на плане, ему необходимо указать толщину стены, в которую выполняется вставка элемента. При правильном указании толщины стены ее линии будут автоматически скрыты в месте вставки окна или двери.

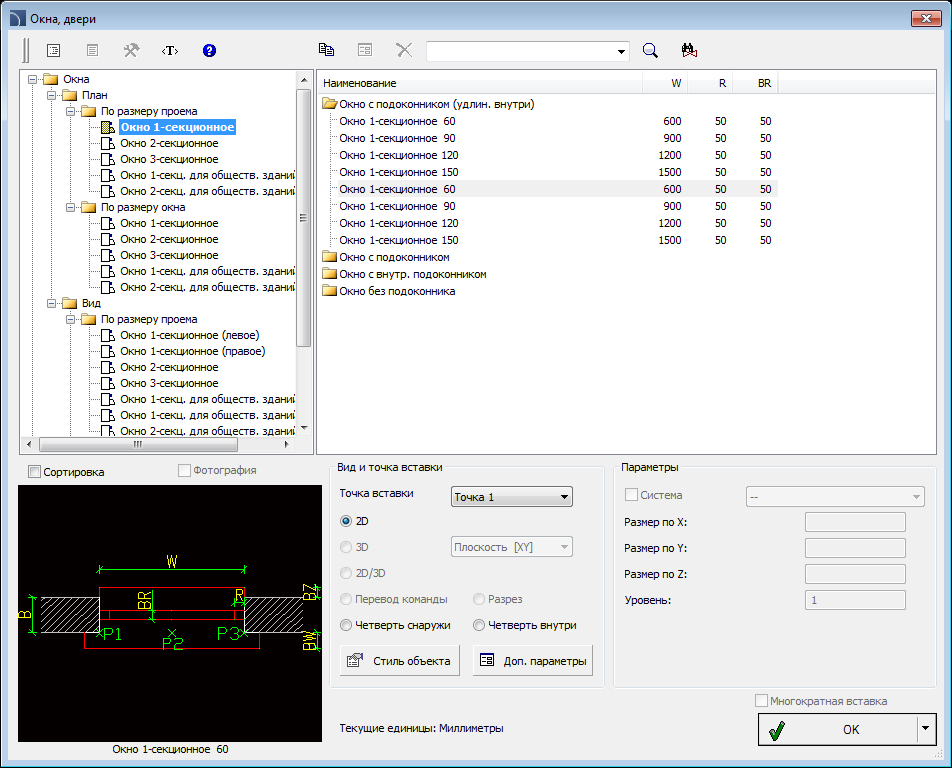

Диалоговое окно содержит следующие элементы:

Список категорий – отображает список доступных элементов, сгруппированных по категориям и подкатегориям.

Подробный список – содержит список доступных типов элементов с различными размерами.

Предварительный просмотр – отображает эскиз выбранного элемента. Щелчок правой кнопкой на эскизе открывает окно с увеличенным изображением элемента.

Сортировка – включает/выключает сортировку категорий в алфавитном порядке.

Вид и точка вставки – выбор вида и точки вставки объекта. Для всех объектов, входящих в библиотеку, доступен основной вид (как правило - 2D). Дополнительные виды доступны для некоторых объектов (например, элементы Четверть снаружи и Четверть внутри для окон доступны только на планах).

Точка вставки – позволяет выбрать базовую точку (точку вставки) объектов. Точки вставки обозначаются на эскизе предварительного просмотра как P1, P2 и т.д.

Стиль объекта – опции, определяющие стиль объекта и режим отображения элементов.

• Вставить как блок – управляет вставкой элемента в расчлененном виде или в виде цельного объекта (блока).

• С атрибутами – включает/выключает отображение атрибутов объектов.

• Оси – включает/выключает опцию отображения осей объектов.

• Скрытые – включает/выключает отображение скрытых элементов объектов.

• Маска – включает/выключает добавление объектов типа Маска (Wipeout) при вставке объектов.

• Детали, штриховка – включает/выключает отображение штриховок и других элементов объектов, таких как отверстия, указатели направления потока и др.

• Тексты – включает/выключает отображение текста, входящего в состав объектов.

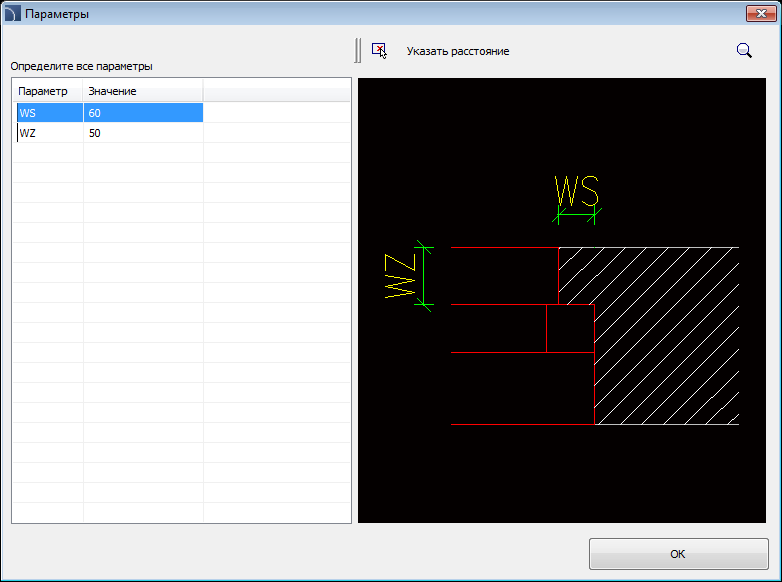

Дополнительные параметры – позволяет задать параметры элементов, которые отображаются на определенном виде, например, размеры наружной четверти или внутренней четверти. При нажатии на эту кнопку открывается диалоговое окно, содержащее текущие значения размеров.

OK – закрывает окно и позволяет вставить объект в чертеж.

Параметры вставки

– раскрывающийся список доступных опций вставки:

• Вставить (указать стиль объекта) – вставляет выбранный объект с возможностью изменения опций в окне Стиль объекта.

Вставка окон и дверей

1. Запустите команду Окна, двери .

2. В диалоговом окне выберите необходимую категорию (например, Окна).

3. При необходимости раскройте список категории.

4. Выберите элемент с необходимыми размерами.

5. При необходимости определите точку вставки для выбранного вида.

6. При необходимости определите вид для выбранного объекта.

7. При необходимости выполните настройку параметров Стиля объектов.

8. Нажмите кнопку OK для вставки элемента в чертеж.

9. При необходимости нажмите кнопку для раскрытия списка опций вставки и выберите Вставить (указать все размеры), чтобы определить размеры объекта.

10. При вставке объекта в стену укажите точку вставки. Если стена не была распознана, укажите толщину стены (размер B) или току, определяющую этот размер.

11. При необходимости укажите угол поворота объекта.

Вставка окон и дверей без использования маски (WIPEOUT)

Если окна или двери были вставлены в стену без маски (объект Wipeout), после вставки необходимо выполнить обрезку линий стены с помощью команды _Trim.

Вид после вставки Вид после обрезки линий стены
