Атрибуты и описания

При вставке символов и объектов CADprofi добавляет к ним различные описания и технические параметры. Эти данные сохраняются в виде атрибутов. Команда Атрибуты и описания позволяет выполнять редактирование атрибутов и добавлять в чертеж описания в виде простого текста. Все данные, содержащиеся в атрибутах, могут быть использованы при создании спецификаций.

После выбора команды пользователю необходимо указать объект, параметры которого подлежат редактированию. Данная команда позволяет редактировать несколько объектов с помощью опции Несколько (клавиша "Н"). В результате будет возможным одновременное редактирование параметров всех выбранных блоков.

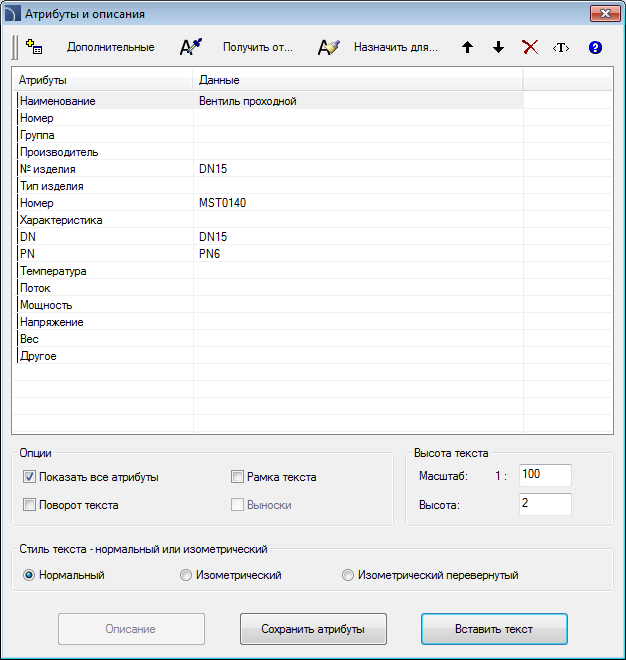

После выбора объектов отображается диалоговое окно, которое содержит список всех атрибутов этих объектов.

При выборе нескольких объектов для некоторых параметров может отображаться значение ***Различные***. Это означает, что значения этих параметров не являются одинаковыми для всех выбранных объектов. Изменение такого параметра приведет к изменению его значения для всех выбранных блоков. Если этот параметр не будет отредактирован, то его значение не изменится ни в одном из выбранных блоков.

Диалоговое окно Атрибуты и описания содержит следующие элементы:

Список параметров – содержит список всех атрибутов и их значений для выбранных блоков.

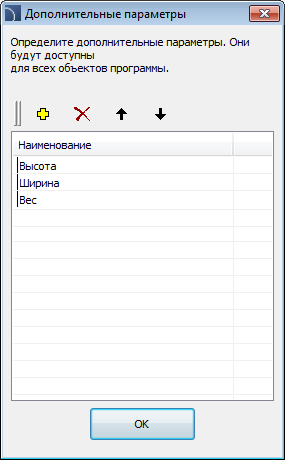

Дополнительные параметры – открывает диалоговое окно для определения дополнительных пользовательских параметров.

Восстановить параметры

– позволяет выполнить восстановление дополнительных параметров на основе неприсвоенных значений, содержащихся в объекте. Этим параметрам будет присвоено имя по умолчанию, которое рекомендуется изменить.

Примечание

Редактирование атрибутов доступно только для тех объектов, которые были вставлены в чертеж с помощью команд CADprofi.

Получить от… – позволяет выполнять импорт выбранных атрибутов из указанного на чертеже объекта. Если указанный объект не содержит никаких параметров или отсутствуют значения выбранных параметров, операция не выполняется.

Назначить для… – позволяет назначить выбранные атрибуты указанному объекту.

Переместить выбранную строку вверх

/вниз

– перемещает в списке выбранный атрибут вверх/вниз на одну позицию. Эта опция позволяет пользователю упорядочить список и изменить порядок вставки атрибутов в чертеж.

Удалить выбранные атрибуты

– удаляет данные выбранных атрибутов.

Показать все атрибуты – включает один из двух вариантов отображения списка: отображение всех атрибутов и отображение только атрибутов с данными.

Поворот текста – включает/выключает возможность поворота вставляемого текста.

Рамка текста – включает/выключает отображение рамки вокруг вставляемого текста.

Выноска – позволяет создавать линию выноски между объектом и текстом.

Размер текста – позволяет определить размер вставляемого текста.

• Высота – определяет высоту текста блока в миллиметрах.

• Масштаб – определяет масштаб чертежа при печати.

Стиль текста: нормальный или изометрический – определяет стиль отображения текста в нормальном и изометрическом видах.

Описание – открывает окно с дополнительным описанием объекта. Функция доступна только для определенных объектов из базы данных производителей.

Сохранить атрибуты – закрывает окно и сохраняет все изменения в выбранных блоках.

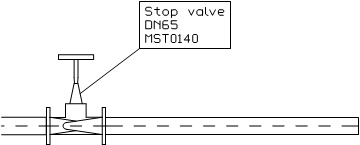

Вставить текст – сохраняет все изменения в выбранных блоках и позволяет выполнить вставку значений выбранных атрибутов в виде обычного текста. Для вставки текста пользователю необходимо указать на чертеже точку, определяющую положение первой строки текста. В зависимости от значения параметра Поворот текста может потребоваться указание второй точки, определяющей угол поворота текста. Вместо указания точки на чертеже Вы можете ввести значение угла поворота (например, "0" или "90"). Стиль вставляемого текста соответствует текущему стилю CAD платформы.

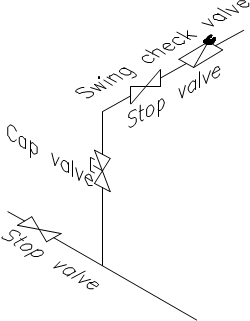

Команда Вставить текст позволяет выполнять вставку текста в аксонометрических чертежах. Для вставки текста в изометрическом или диметрическом стиле необходимо выбрать опцию Изометрический.
