Нумерация цепей

Команда Нумерация цепей позволяет определять электрические цепи и назначать их указанным объектам (адресация объектов).

Используя инструменты создания спецификаций CADprofi, Вы можете создавать спецификации, включающие назначение объектов для определенных цепей.

Данная команда может быть использована в трех режимах:

•    Нумерация – определение цепей и адресных объектов. Каждому объекту присваивается номер той цепи, в которую включен этот объект.

•    Редактирование нумерации одновременное редактирование нумерации (адресации) цепей для нескольких объектов.

•    Удаление нумерации – удаление нумерации выбранных объектов.

В процессе определения схемы программа позволяет указать на чертеже распределительное устройство, которое может представлять собой любой объект или символ, вставленный из библиотек модуля CADprofi Electrical, например, элемент, вставленный с помощью команды Распределительные устройства. Вы также можете определять цепи, не содержащие распределительного устройства в текущем чертеже.

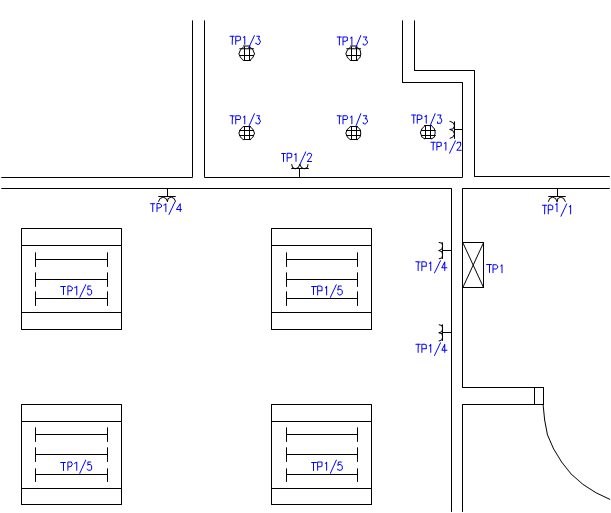

Примеры объектов с нумерацией цепей

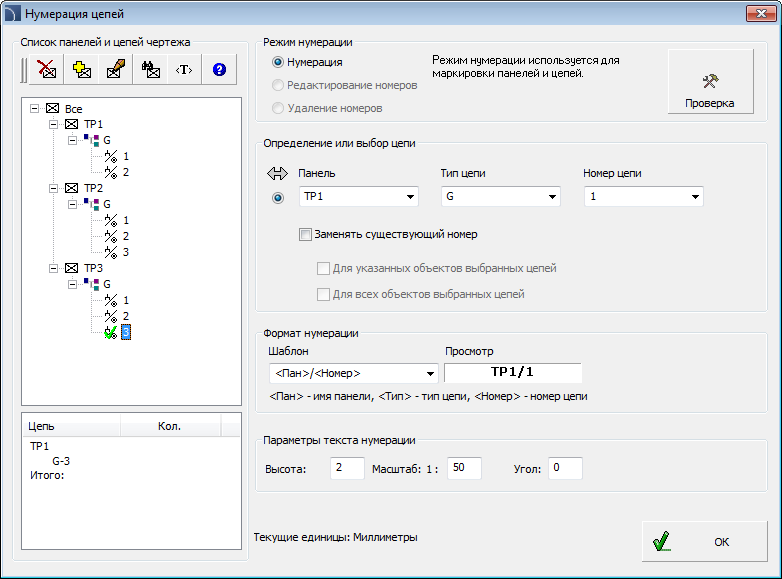

Диалоговое окно Нумерация цепей

Диалоговое окно Нумерация цепей содержит следующие элементы:

Список панелей и цепей в чертежах – список панелей и цепей отображается в виде структурного списка. В этом списке используются следующие символы:

•    Панель –

•    Тип цепи –

•    Номер цепи –

В нижней части окна отображается информация о количестве объектов в каждой цепи. При выборе основного элемента структурного списка открывается подробный список всех цепей и объектов, соответствующих этому основному элементу.

Панель инструментов списка – инструменты управления панелями (распределительными устройствами).

Удаление номера панели  – удаляет номер блока указанной панели.

Переопределить объект, определяющий панель  – позволяет указать или изменить на чертеже блок, определяющий указанную панель.

Переименовать панель  – позволяет изменить имя панели.

Масштабировать по цепи или панели  – команда выбирает и масштабирует объекты, входящие в указанную цепь.

Проверка – позволяет автоматически находить и исправлять возможные несоответствия в нумерации выбранной цепи.
Рекомендуется выполнять эту команду после копирования, удаления и перемещения объектов с целью синхронизации изменений и вставленных номеров.

Определение или выбор цепи – набор опций для определения новых цепей или операций (редактирование или удаление) с существующими цепями.

•    Панель – определяет текст маркировки панели.

•    Тип цепи – определяет текст маркировки типа цепи.

•    Номер цепи – определяет номер цепи.

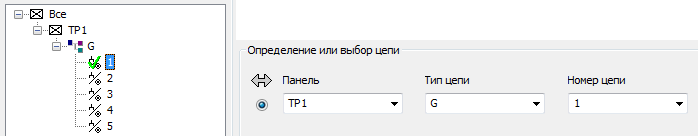

Информация о панели, типе и номере цепи может быть введена путем выбора необходимой позиции в списке панелей и цепей.

Вы также можете определить эти данные путем указания на чертеже объекта, входящего в эту же цепь. В этом случае необходимо нажать кнопку Назначить номер цепи по объекту на чертеже .

В режиме редактирования в секции Определение или выбор цепи будет доступно дополнительное поле Заменить.

Заменять существующий номер – включает/выключает возможность перезаписи существующей нумерации. Данная опция доступна только в режиме Нумерация.

Опции для редактирования/удаления объектов:

•    Для указанных объектов выбранных цепей – позволяет редактировать/удалять адресацию для выбранных объектов.

•    Для всех объектов выбранных цепей – позволяет редактировать/удалять все объекты указанной цепи.

•    Удалять нумерацию только для выбранных цепей – включает/выключает возможность удаления адресации только для объектов выбранной цепи.

Формат нумерации – определяет способ отображения информации о нумерации цепи. Шаблон нумерации может содержать любой текст и данные цепи (<Пан> – наименование панели, <Тип> – тип цепи, <Номер> – номер цепи). При определении шаблона нумерации в соседнем поле отображается вид этого шаблона, который будет использован при вставке нумерации в чертеж.

Параметры текста нумерации – определяет размер и угол поворота текста обозначения.

•    Высота – определяет высоту текста нумерации при печати.

•    Масштаб – определяет масштаб текста нумерации при печати.

•    Угол – определяет угол поворота текста нумерации.

Порядок действий
