Команда Распределительные устройства позволяет выполнять вставку распределительных устройств. При разработке планов используются 2D виды (сверху). При разработке фасадных видов применяются фронтальные виды.
Данная команда содержит опцию Вставить (указать все размеры), с помощью которой Вы можете вставлять объекты с пользовательскими размерами. Вы также можете сохранять пользовательские размеры с помощью процедуры Создание и расширение пользовательских типов серий ).

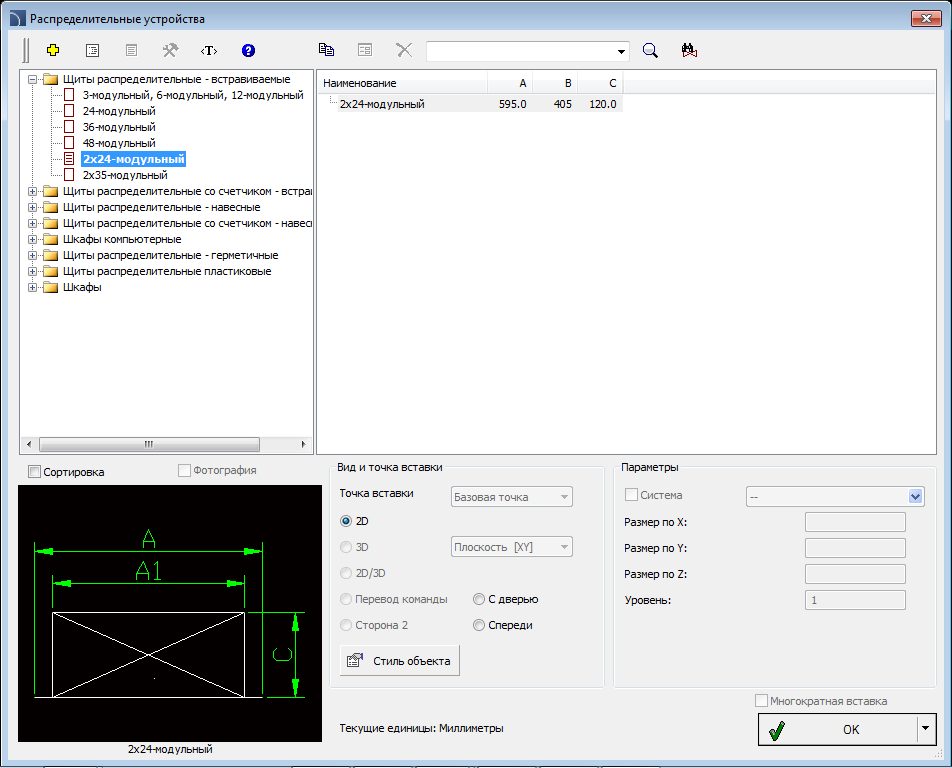

Диалоговое окно Распределительные устройства
Методы работы с объектами описаны в предыдущих разделах.
Диалоговое окно этой команды также содержит следующие дополнительные
элементы:
Стиль объекта – позволяет определить стиль объекта и уровень его детализации.
•Вставить как блок – управляет вставкой элемента в расчлененном виде или в виде цельного объекта (блока).
•С атрибутами – включает/выключает отображение атрибутов объектов.
•Оси – включает/выключает опцию отображения осей объектов.
•Скрытые – включает/выключает отображение скрытых элементов объектов.
•Маска – включает/выключает добавление объектов типа Маска (Wipeout) при вставке объектов.
•Детали, штриховка – включает/выключает отображение штриховок и других элементов объектов, таких как отверстия, указатели направления потока и др.
•Тексты – включает/выключает отображение текста, входящего в состав объектов.

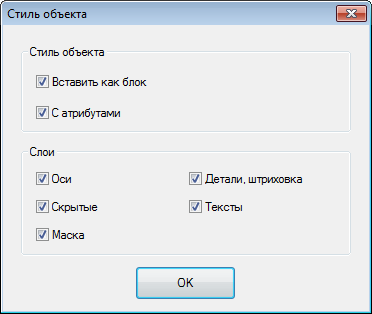

Диалоговое окно Стиль объекта

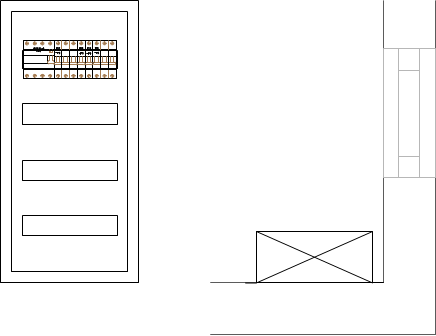

Пример распределительного щита на плане и на фасадном виде с установленным оборудованием
