Соединение 2D элементов инсталляций

Самым быстрым и удобным способом создания 2D представлений инсталляций, таких как системы вентиляции, водопровода или кабельных лотков, является вычерчивание последовательности отдельных линейных элементов системы с их последующим автоматическим соединением с помощью универсальной команды Соединение 2D элементов. При выполнении соединения CADprofi автоматически удлиняет или укорачивает элементы и вставляет наиболее подходящие фитинги. Соединение может быть сформировано для элементов  определенного типа и указанного размера.

После запуска команды Соединение 2D элементов, необходимо выбрать соединяемые элементы. В зависимости от расположения и размера указанных элементов CADprofi предложит подходящий вариант фитинга.



Выбор фитинга и определение его размера выполняется в диалоговом окне, компоновка которого совпадает с тем окном, которое используется для создания элементов трубопроводов, воздуховодов, кабельных лотков и фитингов.



Пример:

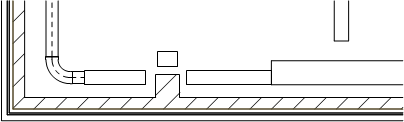

•    На первом этапе создаются отдельные линейные элементы инсталляции.

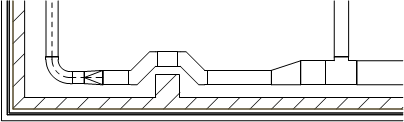

•    На втором этапе созданные ранее элементы соединяются путем автоматической вставки соответствующего фитинга.





Правила соединения

•    элементов трубопроводов,

•    элементов воздуховодов,

•    кабельных лотков.



• Один элемент:
Вставка фланца, заглушки  с автоматической подгонкой длины элемента.




• Два, три или четыре соосных элемента с одинаковым поперечным сечением: Соединение без фитингов.




• Однонаправленные элементы:

Соединение с симметричным сужением, ассиметричным сужением или без сужения.

Для воздуховодов возможна вставка фитингов круглого и прямоугольного сечения или с переходом с круглого на прямоугольное сечение.

Фитинг вставляется таким образом, что длина первого из указанных элементов (P1) не изменяется.


Соединение с сужением




Соединение без сужения

• Разнонаправленные элементы:

Соединение с помощью колена и тройника.

При соединении тройником необходимо вначале указать основной элемент, а затем второй (примыкающий) элемент.









• Три элемента, два из которых являются соосными:

Соединение с помощью тройника или тройника с переходом.


• Соединение гибких элементов с другими элементами под различными углами выполняется по правилам, аналогичным правилам соединения круглых элементов.

• Соединение некоторых элементов может быть невозможным из-за отсутствия подходящих фитингов, например, гибких тройников.

• Соединение элементов оборудования с другими элементами воздуховода:

Соединение с использованием переходов.


• Также имеется возможность соединения между другими объектами, например, арматурой, линейными элементами и фитингами. В каждом случае применяются те же правила соединения, что и для трубопроводов или воздуховодов.

• Программа позволяет выполнять соединение изолированных элементов.

Примечание

Приложение не позволяет выполнять автоматическое соединение элементов, относящихся к различным типам инсталляции. При необходимости создания такого соединения вставка соответствующего фитинга производится вручную.

Порядок действий

Соединение 2D элементов инсталляции

1.    Запустите команду Соединение 2D элементов  .

2.    Укажите соединяемые элементы. Подтвердите выбор нажатием правой кнопки мыши или клавиши Enter.

3.    В открывшемся диалоговом окне выберите тип фитинга для соединения.

4.    При необходимости укажите размеры выбранного фитинга.

5.    При необходимости укажите значение Толщины изоляции фитинга.

6.    Нажмите кнопку OK для закрытия окна и создания соединения.

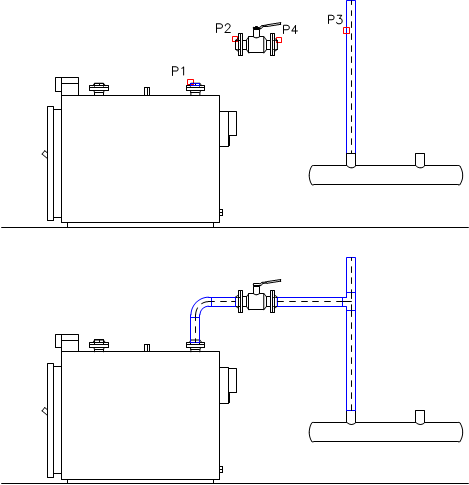

Примеры соединения элементов трубопровода с фитингами и другими объектами:
