Команда Линии – гидравлика/пневматика содержит основные линии, которые используются в чертежах как технологических схем, так и в гидравлических и пневматических схемах. Вы можете одновременно чертить несколько линий с заданным интервалом и определенным расстоянием от объектов чертежа. Программа позволяет определять типы вычерчиваемых линий так же, как и собственные пользовательские типы систем.
В CADprofi линии схем подразумевают любые трубопроводы (трубопроводные линии) или кабели (электрические линии). Поэтому все возможности программы по работе с линиями были описаны в разделах с описанием модулей CADprofi HVAC & Piping и CADprofi Electrical (см. стр. 154 и 228).
Эта команда также содержит обычные и специальные линии, например линии рельефа местности, описания бетонных полов, линии границ и другие.

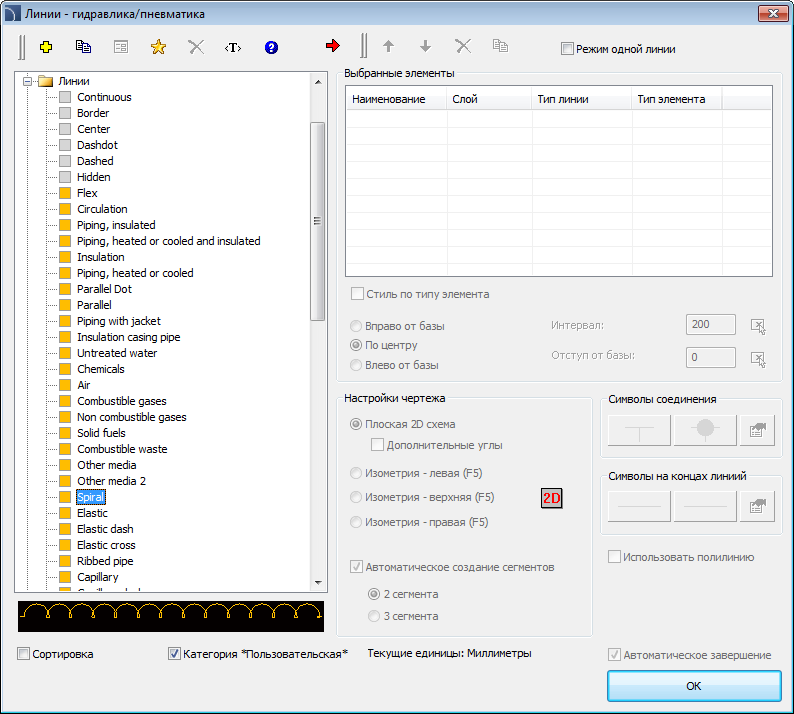

Диалоговое окно Линии – гидравлика/пневматика
Порядок действий
1. Запустите
команду Линии – гидравлика и пневматика
.
2. В диалоговом окне выберите необходимую линию.
3. Нажмите
кнопку Добавить элемент в список
или дважды щелкните на выбранной линии для
ее добавления в список Выбранные элементы.
4. При необходимости повторите действия по п.2,3 для добавления в список других линий.
5. При
необходимости используйте кнопки Копировать выбранные
строки
, Удалить выбранные строки
для добавления линий или их удаления из
списка.
6. При
необходимости используйте кнопки Переместить строку вниз
/Переместить
строку вверх
для изменения
порядка линий в списке.
7. При необходимости введите информацию о типе элемента, включите/выключите опцию Стиль по типу элемента.
8. Если список Выбранные элементы содержит более одной линии, укажите значение Интервала.
9. Выберите один из трех методов построения линии относительно базы и при необходимости укажите значение Отступа от базы.
10. Если список Выбранные элементы содержит только один объект, Вы можете изменить Настройки чертежа.
11. Если список Выбранные элементы содержит только один объект, Вы можете определить опции для символов точек соединения и концов линий.
12. Включите/выключите опцию Автоматическое завершение.
13. Нажмите кнопку OK для начала построения линии или нескольких линий. Укажите начальную точку линии и точку начала следующего сегмента. Для завершения нажмите клавишу Enter или Esc.
Линии схем представляют собой обычные линии или полилинии, поэтому их создание возможно с применением таких стандартных инструментов CAD платформы, как Отрезок или Полилиния. Но при этом следует учитывать, что линии должны размещаться на соответствующих слоях. Для переноса свойств (например, слоев) с одного объекта на другие может быть применена команда Копирование свойств (_Matchprop), также входящая в набор инструментов CAD платформы.
|
Дополнительная информация: Для редактирования типа линий используется команда „Редактирование линий схемы” (см. стр. 37). |
 |
Пример использования различных специальных линий с соответствующим значением масштаба типа линий (_Ltscale)
