Мультисимволы

Команды Мультисимволы и Вентиляция – Мультисимволы позволяет выполнять одновременную вставку нескольких символов в одну линию. Эти символы могут быть вставлены в существующую линию или в указанную точку. Символы группируются по категориям в соответствии со стандартами или типами элементов.

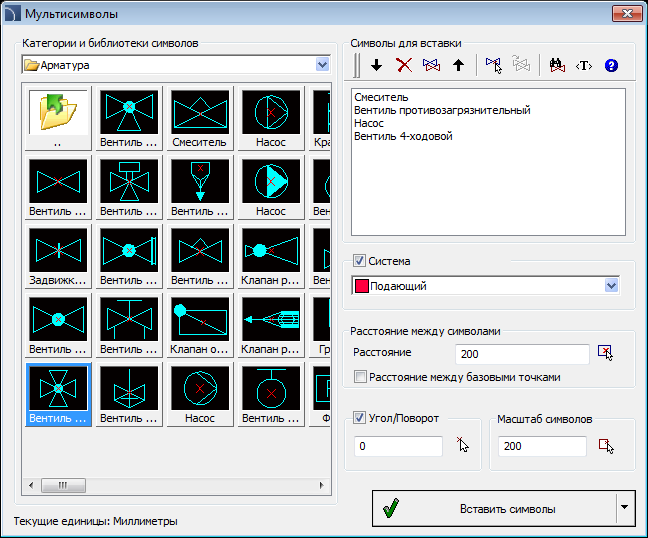

Диалоговое окно Мультисимволы содержит следующие элементы:

Категории и библиотеки символов – отображает список категорий библиотеки и их содержимое. Для изменения категории необходимо развернуть список нажатием на кнопку

и выбрать необходимый элемент. После этого в диалоговом окне отобразится набор эскизов элементов, входящих в выбранную категорию. Для добавления символа в список символов для вставки необходимо выбрать эскиз, соответствующий этому символу.

Символы для вставки – данное поле содержит список символов, которые будут вставлены в чертеж в соответствии с их порядком в этом списке. Вы можете изменить этот порядок с помощью кнопок перемещения вверх

и вниз

или путем перетягивания. Другие опции:

• Удалить

– удаляет выбранные символы из списка.

• Копировать

– копирует символ, выбранный в списке.

• Указать символ

– позволяет добавить в список символы, указанные на чертеже.

• Ранее выбранные символы

– добавляет в список “Символы для вставки” элементы, которые были использованы при последнем запуске команды Мультисимволы.

Система – при выборе одного или нескольких символов в чертеж будет вставлен весь набор выбранных Вами символов. К этому набору символов Вы можете добавить линию, определенную в поле Система (например, подающая, обратная и др.).
Если в настройках программы включена опция расширенной структуры слоев (см. стр. 32) символы будут вставляться на слои, соответствующие выбранному виду инсталляции (системы).

Расстояние между символами – определяет дистанцию между символами, которые вставляются в текущем цикле выполнения команды. Это расстояние может быть определено как расстояние между крайними или базовыми точками символов. Пространство между символами заполняется линией в соответствии с выбранными Вами параметрами (опция Система).

Расстояние между символами Расстояние между символами равно “0”

Расстояние между базовыми точками Расстояние между символами равно “0”

Масштаб – определяет размер символов при вставке. Вы можете ввести необходимое значение масштаба или указать на чертеже существующий символ, масштаб которого будет использован при вставке.

Определение масштаба указанием символа на чертеже

1. В диалоговом окне библиотеки нажмите кнопку Указать символ с необходимым масштабом .

2. Диалоговое окно закроется для выбора символа на чертеже.

3. После указания символа диалоговое окно снова откроется, и в поле масштаба символа будет отображаться значение, соответствующее масштабу символа, указанного Вами на чертеже.

Дополнительная информация

В CADprofi рекомендуется использовать масштаб, соответствующий текущим единицам измерения чертежа. Для чертежа в мм масштаб по умолчанию составляет 200, для см - 20 и для м - 0.2.

Угол/Поворот – позволяет определить фиксированный угол поворота символа или включает опцию указания угла поворота символа при вставке в чертеж.
При вставке символов в линию угол поворота символа зависит от угла наклона линии (значение угла, определенное в диалоговом окне, игнорируется).
При вставке символов в линию Вы можете использовать опцию Поворот для динамического определения угла поворота символа относительно линии. Даная опция очень удобна при вставке символов насосов, вентилей и т.д.

Вставка в линию с поворотом

Вставить символ – опция вставки символа по умолчанию, которая позволяет вставить символы в любую указанную пользователем точку или линию. При вставке символа в линии выполняется автоматическая обрезка линий в соответствующих точках.

Порядок действий

Вставка мультисимволов

1. Запустите команду Мультисимволы или Вентиляция - Мультисимволы .

2. В открывшемся диалоговом окне выберите необходимую категорию в списке Категории и библиотеки символов.

3. Щелкните на эскизе выбранного символа. Он будет добавлен в список Символы для вставки.

4. При необходимости добавьте в список другие символы из текущей категории.

5. При необходимости измените категорию, если требуются символы из различных библиотек.

6. При необходимости нажмите кнопку Указать символ . Диалоговое окно закроется и Вы сможете указать на чертеже символ или символы, которые будут добавлены в список символов для вставки. После указания символов нажмите правую кнопку мыши или клавишу Enter для восстановления отображения диалогового окна Мультисимволы.

7. При необходимости используя метод перетягивания или с помощью кнопок измените порядок следования символов в списке.

8. При необходимости с помощью кнопок Копировать , Удалить скопируйте или удалите выбранные элементы списка символов для вставки.

9. Определите параметры вставки: Система, Поворот, Масштаб, Расстояние.

10. Нажмите кнопку Вставить символ для указания точки вставки мультисимвола.

14. При необходимости нажмите кнопку и выберите в списке опцию По направлению для определения точки вставки относительно других объектов.

15. При необходимости нажмите кнопку и выберите в списке опцию В точку для вставки мультисимвола в указанную точку.

11. Укажите точку или линию для вставки мультисимвола.

12. При необходимости укажите точку на чертеже для вставки мультисимвола без его вставки в линию.

13. При необходимости определите угол поворота мультисимвола. Данная возможность доступна только при включенной опции Поворот.

14. После закрытия диалогового окна выполните вставку символа в чертеж.
