Команды 2D Трубопроводы и 2D Воздуховоды позволяют создавать последовательности линейных элементов с автоматической вставкой колен в соответствии с определенными пользователем параметрами. Эти команды позволяют отключать отображение диалогового окна, чтобы Вы могли начать построение сразу после запуска команды, используя предустановленные параметры или параметры, соответствующие тем объектам, к которым будут присоединяться новые элементы (при включенных опциях Подогнать тип системы и Подогнать диаметр).

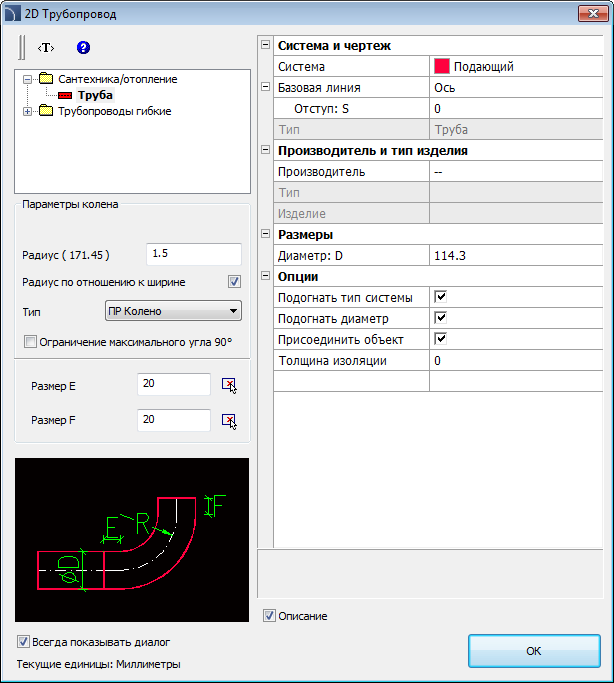

Диалоговое окно 2D Трубопроводы/2D Воздуховоды
Компоновка и основная функциональность элементов окна команды аналогична компоновке и функциональности элементов окна Диалоговые окна 2D Элементы трубопроводов/2D ). Дополнительные элементы этого окна:
Параметры колена – опции, определяющие параметры построения 2D колена.
•Радиус – позволяет определить радиус или коэффициент радиуса для колен, вставляемых между линейными сегментами.
•Радиус по отношению к ширине – включает/выключает возможность определения радиуса относительно ширины.
•Тип – позволяет выбрать тип колена, которое будет использовано при построении.
•Ограничение минимального угла 90° – включает/выключает ограничение минимального угла между соединяемыми элементами до 90°.
Размер E/Размер F –
позволяет определить размеры E и F (отображаются на эскизе). Кнопки
позволяет определить размеры указанием
двух точек на чертеже.
|
Дополнительная информация Если включена опция „Всегда показывать диалог”, диалоговое окно не отображается. Для его отображения запустите команду и выберите опцию Настройка путем ввода ключевого символа „Н” в командной строке. |
Базовая линия – определяет положение базовой линии при построении.
Порядок действий
1. Запустите
команду 2D Трубопроводы
или 2D Воздуховоды
.
2. Если диалоговое окно не отображается, начните построение или выберите опцию Настройки (клавиша Н) для изменения параметров.
3. В списке диалогового окна выберите тип трубопровода/воздуховода.
4. Выберите тип системы.
5. При необходимости заполните поля раздела Производитель и тип изделия.
6. Укажите значение Диаметра (или размеры поперечного сечения).
10. При необходимости включите/выключите опции Подогнать тип системы, Подогнать диаметр и Присоединить объект.
11. При необходимости укажите Толщину изоляции.
12. Нажмите кнопку OK для начала построения трубопровода/воздуховода путем указания точек на чертеже.
Построение 2D
трубопроводов
и
воздуховодов
Как выполнять построение
При построении указываются точки базовой линии (P1, P2 и т.д.). Если построение выполняется по оси без отступа, линейные сегменты будут создаваться вдоль указанных Вами точек.
|
|
| ||||||
|
Трубопровод |
Гибкий трубопровод
| ||||||
|
|
| ||||||
|
Воздухопровод с секционными коленами |
Воздухопровод с дуговыми коленами |
При построении с отступом линейные сегменты строятся на определенном в параметрах расстоянии от указанных Вами точек.

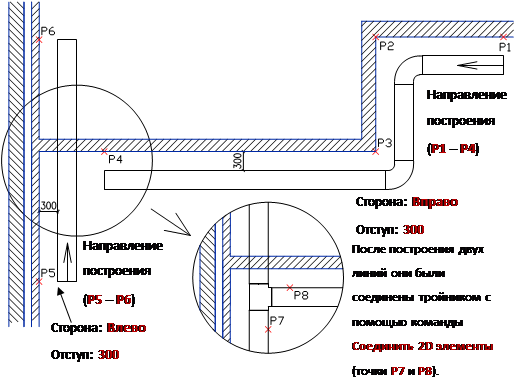

Пример построения трубопровода с отступами влево и вправо от базовой линии:
