Трубопроводные системы

Команды Стальной трубопровод

, Медный трубопровод

и Пластиковый трубопровод

позволяют создавать виды трубопроводных систем, созданных с применением специальных элементов.

Пользователь может выполнять вставку отдельных элементов и строить последовательность труб с автоматической вставкой соответствующих колен.

При построении последовательности труб могут быть вставлены только те колена, которые имеются в базе данных. Поэтому в процессе построения программа может автоматически скорректировать длину сегмента трубопровода, чтобы обеспечить возможность вставки стандартных колен. (в основном доступны только колена 45° и 90°).

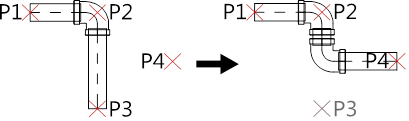

Корректировка сегментов трубопровода при ступенчатом расположении точек:

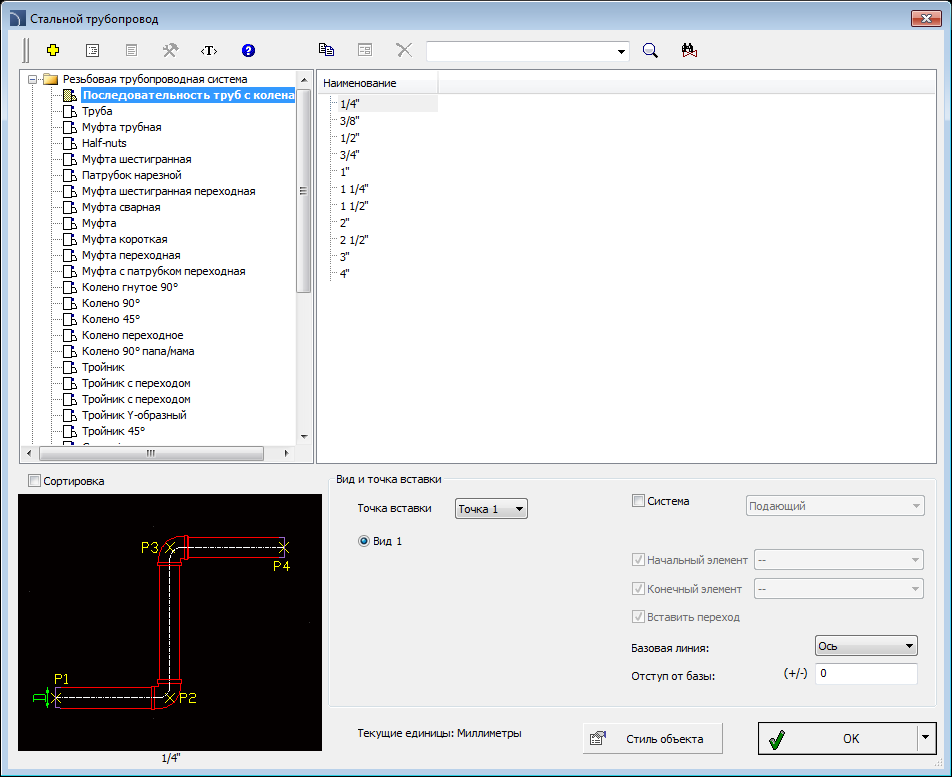

Компоновка и основная функциональность элементов диалогового окна для вычерчивания трубопроводных систем аналогичны компоновке и функциональности элементов окна Параметрическая арматура).

Вставка фитингов

1. Запустите команду, соответствующую выбранному типу трубопроводной системы: ; ; .

2. В открывшемся диалоговом окне выберите необходимую категорию и размер (диаметр) фитинга.

3. Если список содержит подкатегории, дважды щелкните на необходимой подкатегории для отображения ее содержимого.

4. При необходимости измените Вид для выбранного фитинга.

5. При необходимости измените параметры Стиля объекта.

6. При необходимости включите опцию Система и выберите вид инсталляции.

7. Нажмите кнопку OK для вставки выбранного объекта в чертеж.

8. При необходимости нажмите кнопку и выберите опцию Вставить (с указанием размеров) для определения размеров вставляемого объекта.

9. При необходимости нажмите кнопку и выберите опцию Вставить (с указанием стиля объекта) для определения стиля вставляемого объекта..

10. Щелкните на конце сегмента трубы или фитинге для присоединения к нему выбранного фитинга.

11. При необходимости укажите любую точку на чертеже для вставки элемента.

12. Укажите угол поворота или направление вставки, если элемент был вставлен в линию.

Drawing sequences

1. Запустите команду, соответствующую выбранному типу трубопроводной системы: ; ; .

2. В открывшемся диалоговом окне выберите категорию Последовательность труб.

3. При необходимости включите опцию Система и выберите вид инсталляции.

4. Нажмите кнопку OK для начала построения линии последовательности труб путем указания точек, определяющих направление.


Стальной трубопровод с резьбовым соединением	Медный трубопровод	Пластиковый трубопровод


Трубопровод с коленами 90˚	Трубопровод с коленами 45˚
