Команда Радиаторы позволяет вставлять в чертеж различные типы радиаторов. Доступны виды для разрезов и схем разводки.
Диалоговое окно предоставляет доступ к базам данных с каталогами радиаторов. Размеры радиаторов могут быть определены пользователем (но только для первого элемента в списке). Другие радиаторы имеют определенный тип и постоянные размеры.
Данная команда предоставляет Вам возможность создать список Объектов для вставки, что позволяет одновременно вставить в чертеж несколько различных радиаторов.

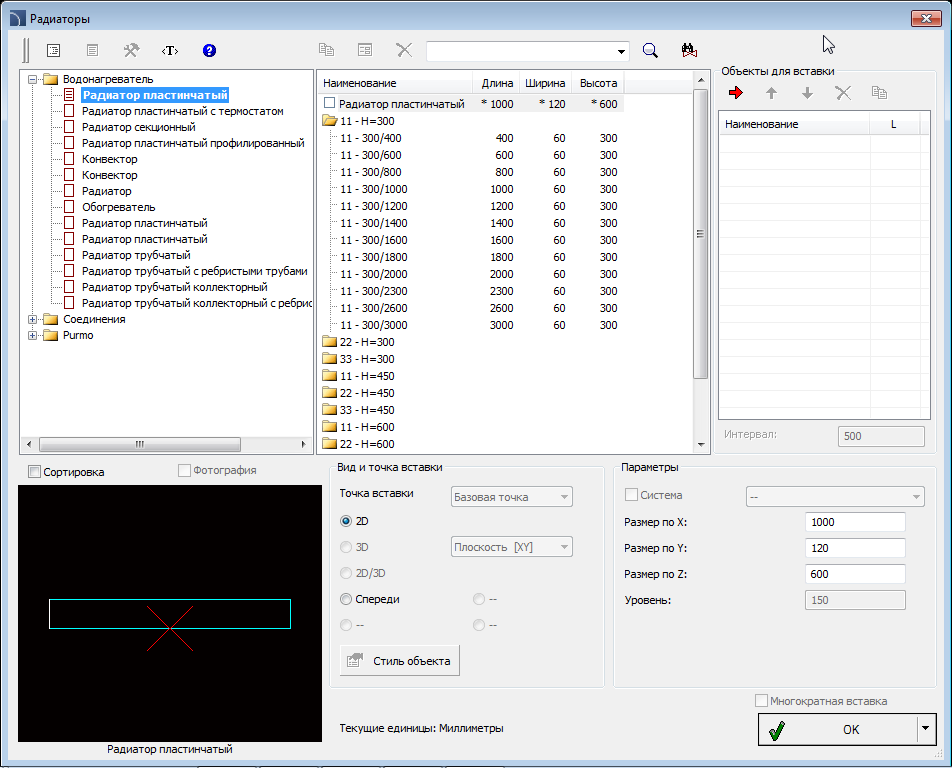

Диалоговое окно Радиаторы
Многие опции диалогового окна Сантехника - план описаны в разделе Параметрическая арматура ). Дополнительные опции, доступные в этом окне и используемые для определения размеров объектов и создания списка символов:
Объекты для вставки –
список объектов, которые будут вставлены в чертеж. Порядок объектов в списке
может быть изменен с помощью кнопок перемещения элементов вверх
, и вниз
.
Кнопка Добавить
элемент в список
добавляет
объект в список объектов для вставки.
Интервал – определяет расстояние между объектами при их вставке в чертеж.
Порядок действий
1. Запустите
команду Радиаторы
.
2. В открывшемся диалоговом окне выберите необходимую категорию и элемент этой категории. Отобразится эскиз выбранного элемента и список всех его доступных типов и размеров.
3. Если список доступных объектов содержит подкатегории, дважды щелкните на необходимой подкатегории для отображения ее содержимого.
4. При необходимости щелкните правой кнопкой мыши на любом элементе и выберите в контекстном меню опцию Показать все/Закрыть все.
5. Выберите необходимый элемент.
6. При необходимости измените Вид для выбранного элемента.
7. Чтобы
добавить выбранный элемент в список объектов, щелкните дважды на этом элементе
или нажмите кнопку Добавить элемент в список .
8. Для добавления в список других элементов повторите действия по п. 2 – 7.
9. При
необходимости выберите элемент в списке Объекты для
вставки и с помощью кнопок Копировать
или Удалить
скопируйте или удалите выбранный
элемент.
10. При необходимости
выберите элемент в списке Объекты для вставки и с
помощью кнопок перемещения переместите элемент в списке вверх или вниз для изменения порядка элементов в
списке.
11. Укажите интервал между вставляемыми объектами.
12. Нажмите кнопку OK для вставки объектов в чертеж.
13. Укажите точку вставки и угол поворота объектов.
1. Запустите
команду Радиаторы .
2. В открывшемся диалоговом окне выберите необходимую категорию и элемент этой категории. Отобразится эскиз выбранного элемента и список всех его доступных типов и размеров.
3. Выберите элемент в списке с подробными данными объектов. Будут активированы поля, которые позволят определить размеры объекта.
4. Определите размеры.
5. Нажмите кнопку OK для вставки объекта в чертеж.
6. При
необходимости нажмите кнопку добавить элемент в
список для добавления элемента
с определенными Вами размерами в список Объекты для
вставки.
Вы также можете сохранить объект с пользовательскими размерами с помощью процедуры Создание и расширение пользовательских типов серий ).
