Символы

Команды Символы и Вентиляция - символы позволяют выполнять вставку символов из доступных библиотек.

При вставке символов в линию приложение автоматически разрывает линию в точке вставки в соответствии с правилами создания чертежей схем.

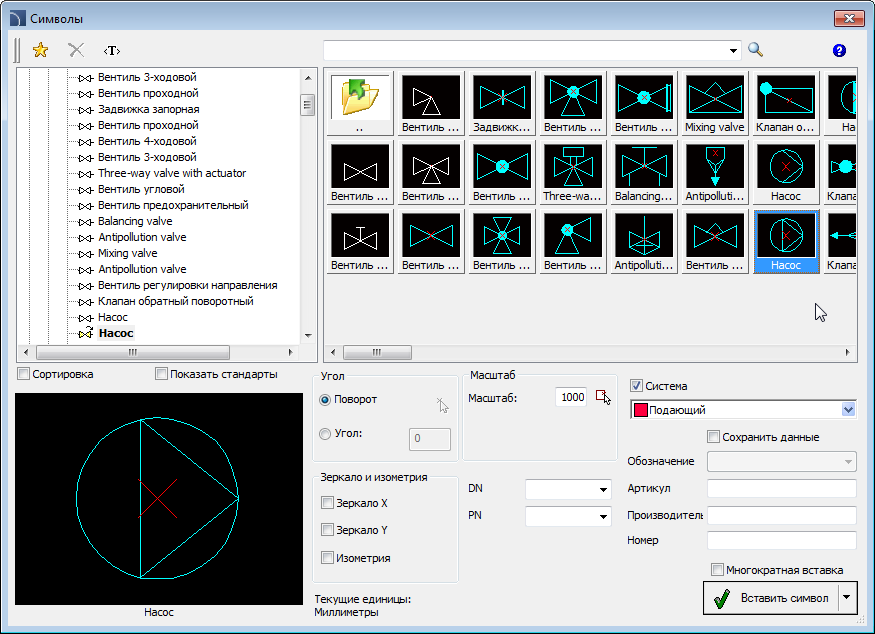

Диалоговое окно Символы содержит следующие элементы:

• Добавить в избранное

– копирует символ в категорию *Избранное*).

• Удалить

– удаляет выбранные символы из категории *Избранное*.

Перечень категорий – структурный список всех категорий и символов, входящих в состав библиотеки. Порядок следования элементов в списке может быть изменен с помощью следующих опций:

• Сортировка – элементы списка отображаются в алфавитном порядке.

• Показать стандарты – включает/выключает сортировку символов по стандартам.

Эскизы – отображает эскизы символов, входящих в выбранную категорию.

Эскиз – отображает эскиз выбранного символа. Щелчок правой кнопкой мыши на этом эскизе выводит увеличенное изображение символа в отдельном окне.

Угол/Поворот – позволяет определить фиксированный угол поворота символа или включает опцию указания угла поворота символа при вставке в чертеж.
При вставке символов в линию угол поворота символа зависит от угла наклона линии (значение угла, определенное в диалоговом окне, игнорируется).
При вставке символов в линию Вы можете использовать опцию Поворот для динамического определения угла поворота символа относительно линии. Даная опция очень удобна при вставке символов насосов, вентилей и т.д.

Масштаб – определяет масштаб вставленных символов. Вы можете ввести значение масштаба или указать на чертеже существующий символ, масштаб которого будет использован при вставке нового символа.

Система – если в настройках программы включено использование расширенной структуры слоев (см. стр. 32) символы будут вставляться на слои, соответствующие типу инсталляции (системы). При вставке символов в существующие линии опция Система игнорируется и слой символа определяется видом линии.

• Зеркало X, Y– создает зеркальное отображение выбранного объекта вдоль оси X или Y.

• Изометрия – преобразует символ для использования в изометрических схемах. Для некоторых символов данная опция может быть недоступна.

Данные объекта – позволяет определить технические данные и параметры идентификации символа. Для каждого символа могут быть определены такие данные, как: Артикул, производитель, Номер (по каталогу), DN, PN и др. Для определения параметров введите необходимый текст или выберите значение в выпадающем списке.

Сохранять данные – позволяет сохранять введенные параметры. Данная опция должна быть включена при вставке символов с одинаковыми параметрами.

Многократная вставка – включает/выключает возможность многократной вставки символов в чертеж. При вставке символа пользователю достаточно нажать клавишу Enter или клавишу Esc для завершения вставки символов.

Вставка символа

1. Запустите команду Символы или Вентиляция - символы .

2. В открывшемся диалоговом окне выберите необходимую категорию.

3. Выберите символ для вставки. В левом нижнем углу отобразится эскиз выбранного символа.

4. Определите параметры вставки: Система, Угол, Масштаб.

5. При необходимости укажите следующие данные для выбранного объекта: Артикул, Производитель, Номер, DN, PN.

6. Нажмите кнопку Вставить символ для указания точки вставки.

7. При необходимости нажмите кнопку и выберите в списке опцию По направлению для определения точки вставки относительно других объектов.

8. При необходимости нажмите кнопку и выберите в списке опцию В точку для вставки символа в указанную точку.

9. При необходимости нажмите кнопку и выберите в списке опцию В несколько линий для одновременной вставки символа в несколько линий.

10. Укажите точку на линии для вставки символа.

11. При необходимости укажите точку на чертеже для вставки символа без вставки в линию.

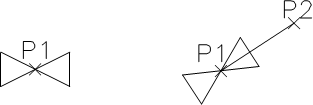

12. При необходимости определите угол поворота символа. Данная возможность доступна только при включенной опции Поворот.

13. После закрытия диалогового окна выполните вставку символа в чертеж.
