Команда Схема позволяет выполнять вставку заранее подготовленных схем или их типовых фрагментов, например, системы подключения резервуаров, различные вентильные системы, системы отопления, типовые схемы подключения бойлеров и др.
Часто при вставке схемы в чертеж она разбивается на отдельные элементы. Это позволяет редактировать чертеж, добавлять описания и т.д.

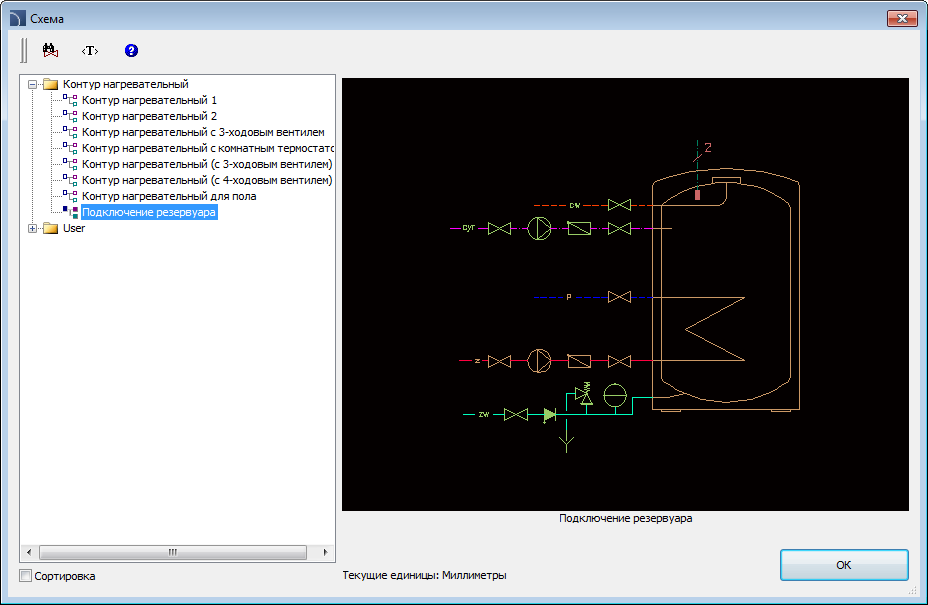

Диалоговое окно Схема
Диалоговое окно Схема содержит следующие элементы:
Категории – отображает список категорий и их содержимого.
Эскиз – отображает эскиз выбранной схемы.
Сортировка – включает/выключает сортировку элементов в алфавитном порядке.
Поиск – открывает окно поиска схем.
OK – подтверждает выбор схемы и позволяет выполнить ее вставку в чертеж.
Пользователь может добавлять в программу свои часто используемые схемы.
Порядок действий
1. Сохраните выбранную схему с помощью команды _Wblock. Блок должен быть сохранен в каталог: C:\Cadprofi\UserData\Components\Sanit\Block_schem.
2. С помощью команды _Mslide создайте слайд (эскиз схемы). Файл слайда может находиться в каталоге: C:\Cadprofi\UserData\Components\Sanit\Slides.
3. В файл C:\Cadprofi\UserData\Components\Sanit\Schem_hs.uuc, содержащий описания доступных схем, добавьте описание новой схемы. Порядок редактирования этого файла описан в начале файла.
|
Примечание Для редактирования файлов „*.uuc” Вы можете использовать приложение Блокнот или другой текстовый редактор. Каталог „C:\CadProfi” является каталогом установки CADprofi по умолчанию. |

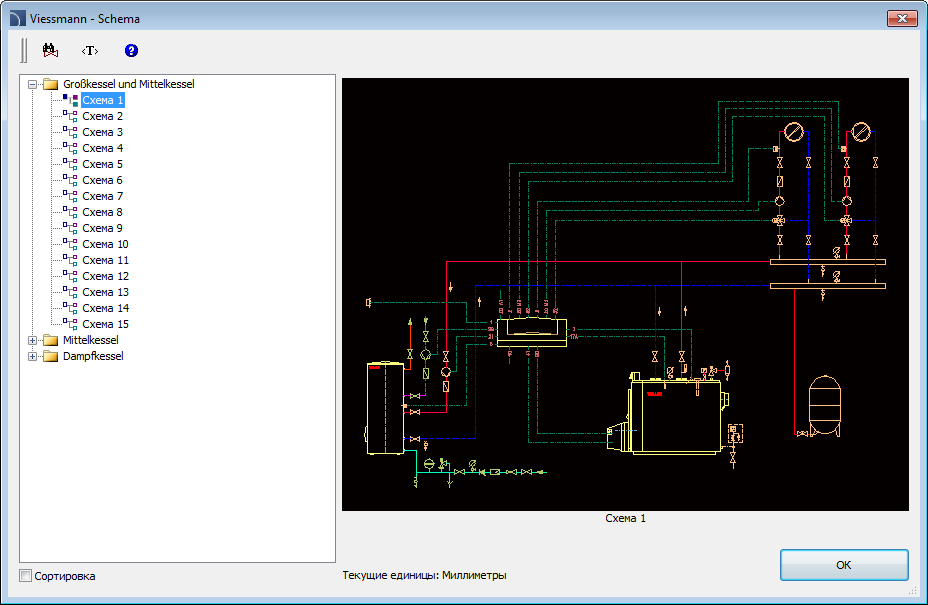

Пример схемы из библиотеки производителя:
Для вставки схем из библиотек производителей запустите команду Библиотеки производителей из меню или с помощью кнопки на основной панели инструментов CADprofi. Затем выберите библиотеку необходимого производителя. Программа, например, содержит большое число схем подключения отопительного оборудования, подготовленных в соответствии с каталогами таких производителей как ACV, Viessmann и Vaillant.
