Рамки и таблицы

Важной частью любого чертежа являются рамки и таблицы.

Для вставки в чертеж стандартных рамок и таблиц Вы можете использовать команду Рамки и таблицы:

Спецификации – таблицы для создания спецификаций.

Легенды – стандартные легенды, которые содержат рекомендуемые слои для объектов.

Пользовательские таблицы – таблицы, которые могут быть определены пользователем.

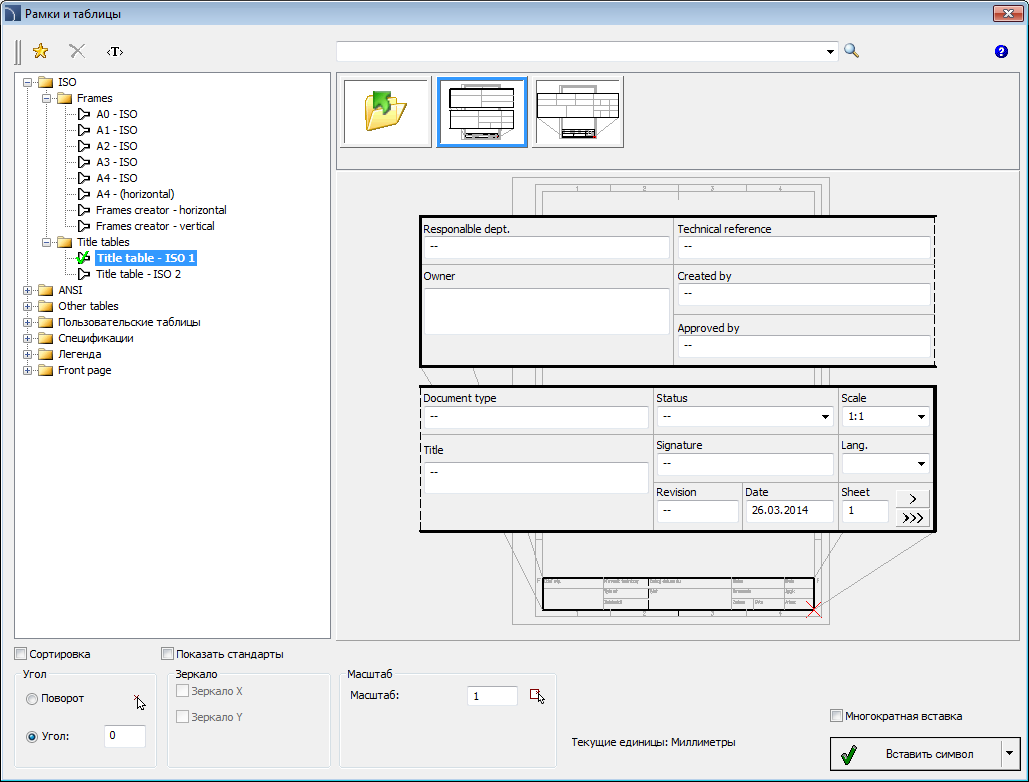

Диалоговое окно Рамки и таблицы содержит следующие элементы:

Поворот/Угол – предоставляет возможность определить фиксированное значение угла поворота таблицы или включить опцию определения угла поворота при вставке.

Масштаб – определяет масштаб рамки или таблицы при вставке.

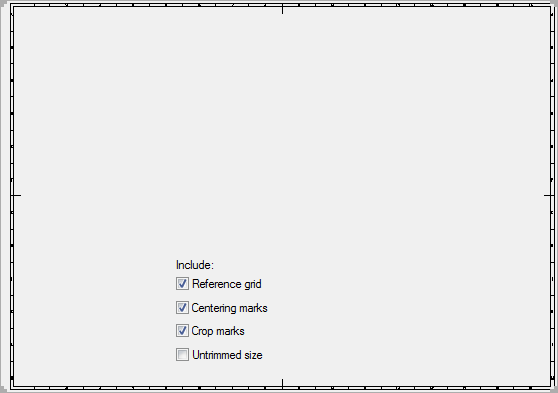

Внешний вид рамки может быть изменен включением/выключением следующих опций: Reference grid (Вспомогательная сетка), Centering marks (Маркеры центра), Crop marks (Маркеры обрезки) и Untrimmed size (Полный размер).

Все доступные в программе таблицы позволяют выполнять редактирование информации о проекте. Некоторые таблицы являются интерактивными и позволяют выполнять ввод данных в диалоговом режиме.

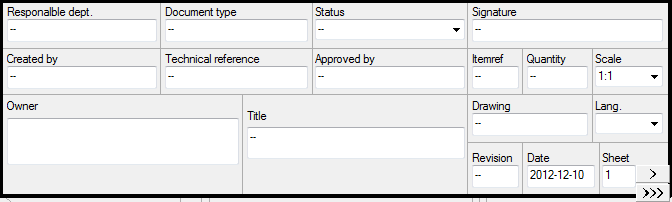

Для интерактивных таблиц доступно редактирование и выбор значений полей в выпадающих списках типовых значений, раскрываемых нажатием кнопки

. Если проект или чертеж содержит множество листов, Вы можете выполнять их автоматическую нумерацию с помощью кнопок

. Поле Date (Дата) заполняется автоматически.

Для редактирования таблиц после их вставки в чертеж Вы можете использовать команду CADprofi Атрибуты и описания или команду Ddatte (_Ddatte) из набора инструментов CAD платформы.

Вставка рамки чертежа или таблицы

1. Запустите команду Рамки и таблицы .

2. Выберите необходимую рамку, например A2 – ISO.

3. Выберите дополнительные элементы, которые необходимо включить в состав рамки (Вспомогательная сетка, Маркеры центра и др.).

4. Нажмите кнопку Вставить для вставки рамки в чертеж.

5. Снова запустите команду Рамки и таблицы.

6. Выберите необходимую таблицу, например, Штамп – ISO 1.

7. Заполните поля соответствующими данными о проекте

8. Нажмите кнопку OK для вставки таблицы в чертеж. При этом необходимо указать точку вставки, которая соответствует правому нижнему углу таблицы.

9. При необходимости выполните редактирование атрибутов в таблице с помощью инструментов CAD платформы. Для этого Вы можете использовать команду _Attedit или окно панели свойств объектов.

Пользователь может добавлять собственные таблицы, которые отображаются в категории Пользовательские таблицы и сохраняются в виде файлов с именами от Tab_user1.dwg до Tab_user5.dwg в папке C:\Cadprofi\UserData\Block. Файлы с такими именами уже содержатся в указанной папке, поэтому при сохранении пользовательских таблиц происходит их перезапись.

После создания таблицы необходимо создать файл слайда этой таблицы, который будет отображать ее вид. Файлы слайдов с именами от Tab_user1.sld до Tab_user5.sld сохраняются в папке C:\Cadprofi\UserData\Slides.
