Редактирование данных библиотеки

Программа позволяет редактировать основные данные элементов библиотеки, такие как наименование оборудования, номера по каталогу, размеры и др.

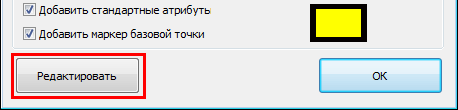

Для начала редактирования необходимо запустить команду Добавить блоки в библиотеку и в открывшемся диалоговом окне нажать кнопку Редактировать.

В окне редактирования данных библиотеки Вы можете определить следующие элементы:

Имя – наименование элемента, которое будет отображаться в диалоговом окне и спецификациях.

Сокращенное имя – сокращенное имя из 10-15 символов, отображается в библиотеках под эскизами элементов.

Категория – наименование категории, в которой будет доступен выбранный блок.

Номер по каталогу – при добавлении объектов, представляющих оборудование, Вы можете указать номер каталога, который будет включен в спецификации.

Размеры – (длина, ширина, высота). Размеры могут быть введены вручную или измерены на чертеже. Для измерения на чертеже выберите подходящий вид и нажмите кнопку . Диалоговое окно закроется и блок, соответствующий выбранному виду, будет вставлен в чертеж. Укажите две точки, определяющие необходимый размер. После указания второй точки снова откроется диалоговое окно. Высота объекта может быть измерена, например, на виде спереди или на 3D модели. Изменение размеров элементов библиотеки символов недоступно.

Возможность масштабирования блоков при вставке в чертеж. В CADprofi Вы можете добавлять в чертеж параметрические блоки. При вставке таких блоков в чертеж пользователь может самостоятельно определять их размеры.
Примером такого объекта может быть ванна. Один блок, содержащий изображение ванны, может иметь при вставке различную длину (например, 170 или 200 см). Для включения возможности определения размеров перед вставкой необходимо удалить флажки опций фиксации размеров по XYZ.
Для элементов библиотеки символов данная опция недоступна.

Арматура – в этом разделе Вы можете определить, может ли вид данного блока  (например, 2D) рассматриваться программой как арматура. В CADprofi арматура может быть вставлена в 2D магистрали. Для этого блок должен быть подготовлен соответствующим образом:

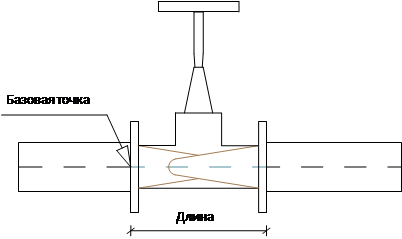

Блоки арматуры должны иметь базовую точку, определенную с левой стороны и используемую в качестве точки соединения с линией магистрали. Вторая точка соединения определятся длиной элемента.

Редактирование параметров символов

При редактировании параметров символов Вы можете определить следующие дополнительные свойства:

Разрыв, X–, X+ – при включении опции Разрыв символ может быть вставлен в линию схемы с автоматическим разрывом  линии в точках соединения с символом. Положение точек соединения определяется значениями, указанными в полях X–, X+, в которых указываются расстояния между базовой точкой и точками соединения.
