Program CADprofi vládne mnoha příkazy, používanými pro vkládání symbolů do výkresu. Symboly je možné vkládat do jakéhokoliv bodu, do vedení, stejně jako současné vkládání mnoha symbolů do výkresu.
Symboly CADprofi mají určité vlastnosti, díky kterým se chovají „inteligentním“ způsobem. Například automaticky nastavují úhel vložení do vedení, automaticky přeruší vedení v místě vložení, nastaví hladinu v závislosti na druhu instalace atd.
Všechny symboly, dostupné v programu CADprofi jsou vkládány jako bloky, které mohou být kopírovány, vymazány nebo upravovány standardními příkazy programu CAD. Většina symbolů může být také editována s použitím editačních příkazů CADprofi jako jsou: Symboly – rychle upravit, Symboly - upravit a Vymazat symboly.
Symboly jsou často používány proto, aby graficky představovaly skutečná zařízení, armatury a jiné instalační prvky, proto je možné přidat technické parametry těch výrobků, které jsou v projektu použity, k symbolům (příkaz Atributy a popisy), stejně tak jako číslování a značky symbolů. Tato informace může být použita při popisování výkresů, když jsou vytvářeny grafické legendy nebo specifikace (viz strana 52).
Příkazy Symboly a Značky jsou použity ke vkládání symbolů do výkresu.
|
Každý příkaz, který je použit pro práci se symboly, má
mnoho různých možností, užívajících vkládání jednotlivých nebo násobných
symbolů do výkresu. •Vložit symbol nebo symboly. •Do mnoha vedení. •V prodloužení. •Do bodu. |
|
Možnost „Vložit symbol“
Toto je standardní volba, která umožňuje vložit symboly do jakéhokoliv bodu nebo do vedení, označeného uživatelem.
|
| |
|
Vložit do vedení |
Vložit do jakéhokoliv bodu |
Postupy
1. Vyberte symbol nebo symboly v kterékoliv knihovně.

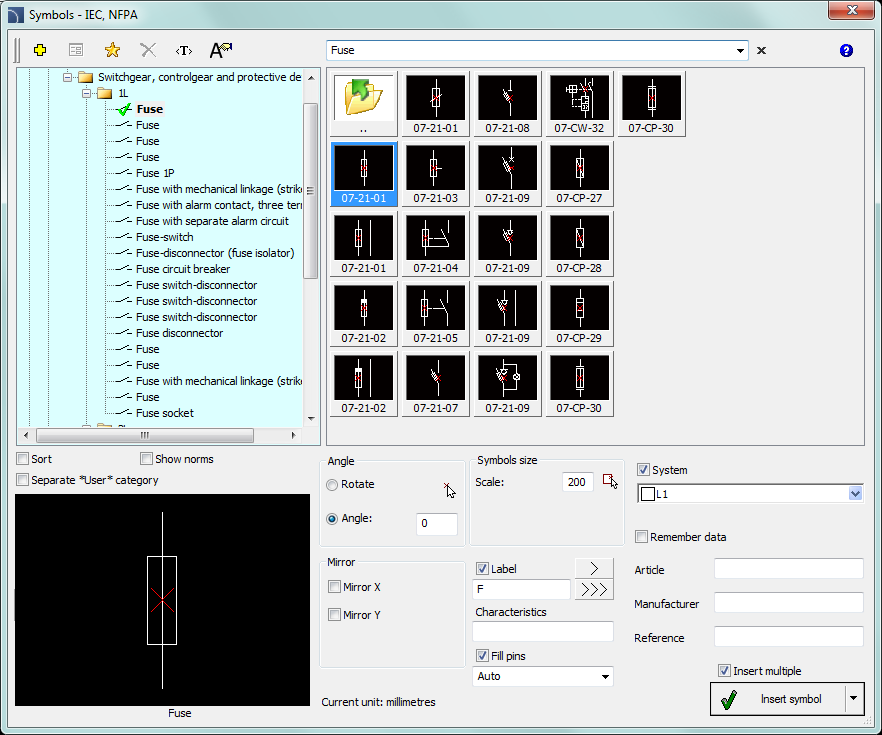

2. Klikněte na tlačítko Vložit symbol. Dialogové okno knihovny se uzavře a umožní vložit symboly do výkresu.
3. Ukažte na vedení, do kterého byste rádi symbol vložili.
4. (Volitelné) Klikněte kamkoliv na výkrese, a vložte symbol.
5. (Volitelné) Určete úhel natočení vkládaného symbolu – tato možnost je dostupná pouze když uživatel vybral v dialogovém okně knihovny volbu Rotace.
Když je vkládán symbol do vedení, tak úhel vložení záleží na úhlu vedení (úhel, stanovený v dialogovém políčku je ignorován).

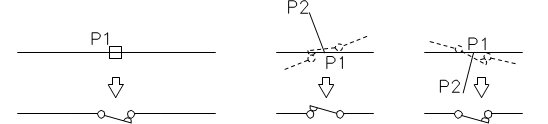

V tomto případě, když uživatel vybere volbu Rotace tak bude moci určit natočení symbolu relativně k vedení. Tato možnost je velmi výhodná když vkládáme symboly, u kterých je možnost určit jejich polohu ovládací páky, růžice, směr proudění atd.
Úhel takového symbolu bude závislý na poloze bodu P2.
|
| |
|
Bez otočení |
S otočením |
Volba „Do bodu“
Volba Do bodu může být použita, když je nezbytné vložit symbol do bodu, který sice leží na vedení, ale takovým způsobem že se symbol nemůže sám do vedení nastavit. Při této možnosti vkládaný symbol „ignoruje“ vedení, takže je nepřeruší a „nevezme“ s něj úhel. Tato možnost je užita v mnoha situacích, například když vkládáme senzory, které se obvykle potřebují dotknout vedení.
Vkládání symbolu do bodu (vedení bylo ignorováno)
Postupy
1. Vyberte symbol z kterékoliv knihovny.
2. Pomocí
tlačítka
otevřete seznam možností vložení.
3. Klikněte na tlačítko Do bodu. Dialogové okno knihovny se zavře a umožní vložení symbolu do výkresu.
4. Ukažte na vedení na bod, do kterého byste rádi symbol vložili.
5. (Volitelné) Klikněte kamkoliv do výkresu a vložte symbol.
6. (Volitelné) Stanovte úhel natočení vkládaného symbolu – tato možnost je dostupná pouze, když uživatel vybral v dialogovém okně knihovny možnost Rotace.
Volba „v prodloužení“
Volba V prodloužení umožňuje přesně určit bod vložení symbolu ve vztahu k jiným objektům, umístěným ve výkrese. Toto dovoluje vložit symbol do bodu v souladu na příklad s jiným symbolem.
|

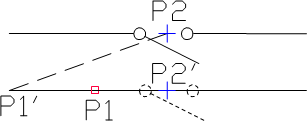

Vkládání v prodloužení |
Postupy
1. Vyberte symbol z kterékoliv knihovny.
2. Pomocí
tlačítka otevřete seznam možností vložení.
3. Klikněte na tlačítko V prodloužení. Dialogové okno knihovny se zavře a umožní vložení symbolu do výkresu.
4. Klikněte na vedení, do kterého byste rádi vložili symbol (P1).
5. Program stanoví bod na začátku vedení (P1’). Určete odsazení od tohoto bodu nebo určete bod vložení symbolu, proti kterému byste rádi určili umístění vkládaného prvku (P2).
6. Určete dodatečné odsazení nebo stiskněte Enter pro potvrzení bodu vložení.
7. (Volitelné) Určete úhel otočení vkládaného bodu - tato možnost je dostupná pouze, když uživatel vybral v dialogovém okně knihovny možnost Rotace.
8. Symbol bude vložen do výkresu a příkaz bude ukončen (jestli uživatel nevybral možnost vložit vícekrát).
Možnost “Do mnoha vedení”

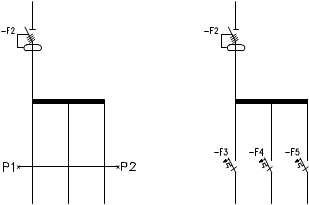

Volba Do mnoha vedení dává možnost rychle vložit zvolený symbol do mnoha vedení. To umožňuje vložit vybraný symbol do všech vedení, která se protínají s „křížící čárou“, která byla zadána během vkládání (P1–P2).
|
|
|
Vkládání symbolů do mnoha vedení |
Postupy
1. Vyberte symboly z nějaké knihovny.
2.
S použitím tlačítka otevřete seznam možností vložení.
3. Klikněte na tlačítko Do mnoha vedení. Dialogové okno knihovny se zavře a umožní tak vkládání symbolů do výkresu.
4. Určete první bod „křížící čáry“, která bude protínat vedení (P1).
5. Určete druhý bod „křížící čáry“, která bude protínat vedení (P2).
6. Vybraný symbol se vloží do všech vedení, která se protínají s „křížící čárou“.
Práce se symboly, vloženými s pevným úhlem

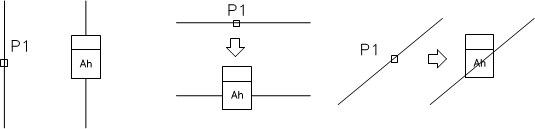

Aby se udržela správnost projektu, jsou některé symboly vloženy s pevným úhlem. Příklady zahrnují štěrk a separátory. Tyto symboly by měly být vloženy s úhlem 0°. Mnoho symbolů v programu CADprofi mají vnucený úhel vložení. Když uživatel vloží takové symboly do vodorovných nebo svislých vedení, tato vedení se automaticky přeruší. V ostatních případech nebudou vedení přerušena.
|
| ||
|
Svislé vedení |
Vodorovné vedení |
Nakloněné vedení |
|
Upozornění Pro symboly s pevným úhlem jsou volby „Úhel“ a „Rotace“ v dialogovém políčku ignorovány. |
Symboly, které obsahují text (viditelné atributy)
Pro symboly, které obsahují text (viditelné atributy) program CADprofi automaticky nastavuje úhel textu. Díky tomu se vyhneme situaci, ve kterých by byl text zobrazen „shora dolů“ a „pozpátku“. Uživatel má k nastavení textu následující možnosti:
•0° pevný úhel.
•Úhel 0° nebo 90°. Když je symbol vložen s úhlem 90°, tak text je také otočen o 90°. V ostatních případech je úhel textu 0°.
•Automatický úhel od -30° do +120°. V tomto rozsahu úhlu otočení je text dostatečně čitelný.
|
|
|
Nastaveni úhlu atributů |
Upozornění
Volby pro nastavení textu jsou trvale nastaveny pro každý symbol. Uživatel může změnit tyto volby pouze pro symboly, které byly přidány uživatelem.
Nalézt symboly
•V každém dialogovém okně, které je použito pro vkládání symbolů, je možnost Hledat. Díky tomu je možné rychle nalézt požadované symboly.
|
Pole Hledat je použito
k vložení fráze (plné nebo jenom část názvu hledaného symbolu). Toto
pole si pamatuje napsaná slova, což umožní uživateli vyhledávat znovu
z otevřeného seznamu stisknutím tlačítka |
|
Poté, co vyplníme pole pro hledání, filtruje aplikace
automaticky obsah aktuální knihovny a zobrazí pouze ty kategorie, které obsahují
objekty, odpovídající hledanému slovu. Kliknutí na tlačítko Obnovit
zobrazí celou knihovnu a ukončí hledání.
Multi-variantní symboly

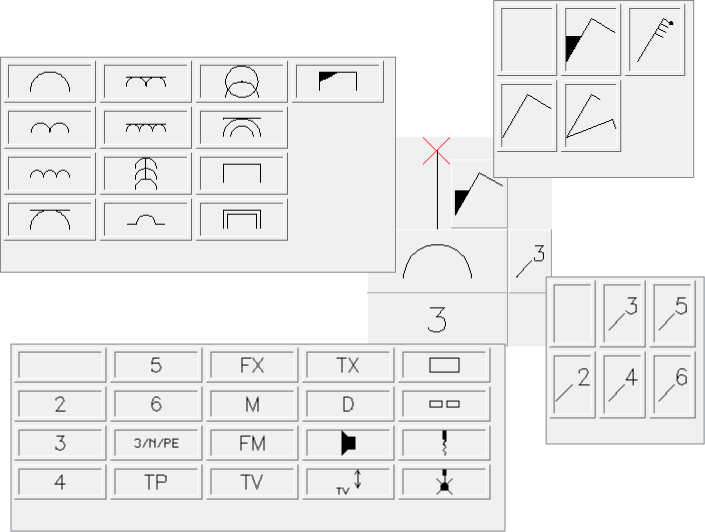

Multi-variantní symboly jsou objekty, díky kterým může uživatel rychle a snadno přizpůsobit jejich vzhled nebo informaci, obsaženou ve vloženém objektu. Tímto způsobem může jeden multi-variantní symbol nahradit mnoho těch tradičních, když dává lepší možnost konfigurovat jejich vzhled a typ.
Multi-variantní symboly mohou být volně modifikovány, s použitím příkazu Symboly - upravit.
Příklad multi-variantního symbolu
Zásuvka – uživatel může specifikovat následující možnosti:
•zásuvkový typ,
•Konektorový typ,
•mnohonásobné zásuvky,
•přídavné značení (počet polí, typ, atd.).
Správa obsahu symbolů
Program CADprofi má několik tisíc symbolů, seskupených do příslušných kategorií. Při takovém množství je někdy obtížné najít symboly, potřebné v daný moment. Na druhé straně, při práci na konkrétním projektu obvykle není nutné pracovat s více než několika desítkami symbolů. V zájmu urychlení práce může uživatel přidat vybrané položky do kategorie *Oblíbené*, díky které bude moci získat mnohem rychlejší přístup k potřebným symbolům.
Je možné vytvořit pod-kategorie vztahující se k určitému tématu, jako je například samostatná kategorie pro symboly použitá v konstrukci telekomunikací, instalaci osvětlení a další. Navíc, jeden prvek může být přidán do mnoha podkategorií.
Pro prvky, umístěné v kategorii * Oblíbené* je možné změnit jejich jméno, které bude později použito v legendách, specifikacích a popisech. Změna jména může být použita také do uživatelových vlastních překladů pro některé symboly z mezinárodních norem.
Přidávání symbolů do oblíbených
Tlačítko Přidat k oblíbeným
umožňuje zkopírovat libovolný symbol do
kategorie *Oblíbené*.
Tato složka je vytvořena automaticky po zkopírování prvního symbolu
uživatelem.
Změna názvu symbolu
|
Zpočátku každý kopírovaný symbol dostane výchozí název z původní položky. Aby bylo možné změnit název symbolu, který je umístěn ve složce *Oblíbené*, by měl uživatel nejprve symbol označit a pak stisknout tlačítko F2 pro aktivaci režimu upravování. |
|
|
Upozornění: Změněný název bude viditelný v tabulkách a popisech, které jsou vytvořeny příkazem Specifikace (Seznamy součástek, rozpiska)). |
|

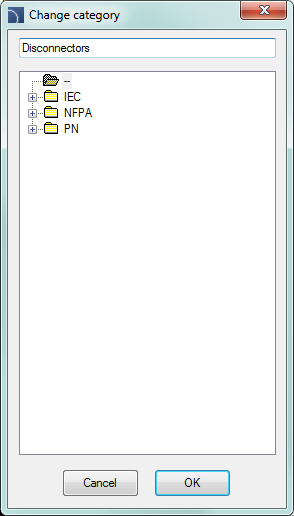

Změna kategorie (Changing category)Aby jste mohli změnit nebo definovat novou kategorii, klepněte pravým tlačítkem myši na požadovaný symbol a z kontextové nabídky zvolte možnost Změnit kategorii. |
|
|
V dialogovém okně může uživatel vybrat existující kategorii nebo zadat nový název kategorie. Po přijetí bude zvolený symbol přesunut do definované kategorie.
Aplikace CADprofi umožňuje vytvořit mnoho kopií každého symbolu a umístit je v různých kategoriích. Díky tomu může uživatel vytvořit kategorie, které seskupují symboly určitého typu nebo nejčastěji používané symboly pro daný typ průmyslového odvětví. |
|
|
Změna kategorie nebo mnoho symbolů Pokud uživatel upravuje symbol v jeho původní kategorii, ve které existuje mnoho symbolů, pak aplikacce CADprofi změní kategorii všech těchto symbolů. |
|

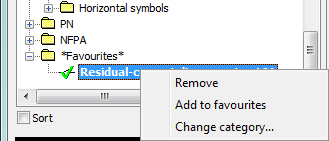

Mazání symbolů
Je možné odstranit symboly z kategorie *Oblíbené*. Chcete-li to provést, vyberte symbol a
v dialogovém okně zvolte možnost Delete
option
from the dialog window..
