Rámečky a tabulky výkresů (razítka) jsou dostupné v CADprofi Elektro. Různé tabulky výkresů jsou také dostupné ve všeobecných příkazech CADprofi, ale když uživatel vytváří elektrické projekty, je doporučeno používat tabulky z modulu Elektro který je vytvořen speciálně pro elektrická schémata.
Víc informací o rámečcích a tabulkách můžete nalézt v kapitole Rámečky a tabulky (viz strana 39).
Značení obvodů:
Příkaz Rámečky a tabulky umožňuje vložit tabulky se značením obvodů. Tyto tabulky bývají vloženy ve spodní části (nejčastěji pod schématem obvodu). Několik uspořádání tabulek je dostupných. V prvním kroku by měl uživatel vložit do projektu hlavičku (záhlaví) a potom tabulky, které obsahují data pro každý obvod. Do tabulek obvodů je možné dodat název a číslo obvodu a rovněž další parametry, jako: výkon, typ, typ ochrany, druh a délku vedení.

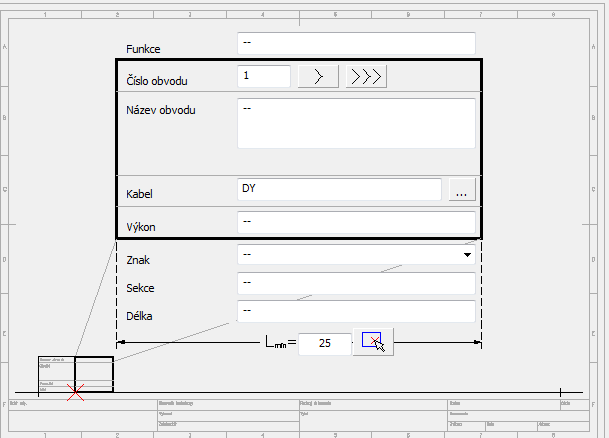

Dialogové okno Rámečky a tabulky
|
Tip: Data z tabulek obvodů mohou být použita ve specifikacích. Ve specifikaci by měl uživatel vybrat „Elektro – souhrn založený na tabulkách obvodů” (viz strana 52). |
