Der Befehl Symbole – Prozess-Steuerung ermöglicht den Entwurf von Steuerungs-Messsystemen und industrieller Automatisierung durch Nutzung variabler Symbole, wie Messpunkte, Sensoren, Sender, Regler usw.
Alle einzelnen Punkte (Elemente) können automatisch nummeriert werden. Sie werden auch verwendet, um verschiedene Beschriftungen zu bestimmen.

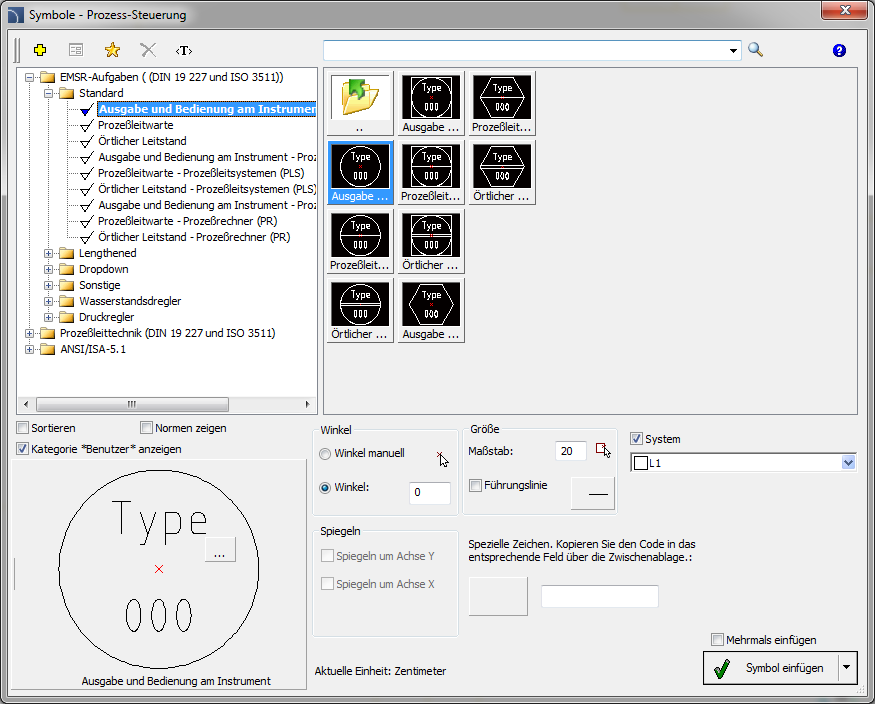

Dialogfenster Symbole – Prozess-Steuerung
Grundlegende Funktionalität und Optionen bezüglich der Symbole sind im Kapitel Symbole - IEC, NFPA) beschrieben. Weitere Optionen für Symbole – Prozess-Steuerung:
Nummerierungs- und Beschriftungsfelder – für jedes Symbol sind unterschiedliche Felder verfügbar, die zum Hinzufügen von Beschriftungen oder für Varianten der Symbolnummerierung verwendet werden.
Feld Spezielle Zeichen –
ermöglicht die Anzeige des Codes vom gewählten Symbol. Kann kopiert und in
irgendein Textfeld eingefügt werden.
Die Liste der Symbole erscheint nach
dem Drücken auf den Schalter .
Führungslinie – aktiviert/deaktiviert eine Führungslinie für Beschriftungen. Durch Drücken auf den Schalter , der den eingestellten Pfeiltyp symbolisiert, kann der Nutzer folgende Eigenschaften der Führungslinien einstellen:
•Pfeilform – Symbol, das am Startpunkt der Führungslinie eingefügt wird.
•Pfeilgröße – bestimmt den Skalierfaktor der Führungslinie.
•Ein Segment einfügen – zeichnet eine einzelne oder segmentierte Führungslinie.
Vorgehensweise
1. Aufruf des Befehls Symbole – Prozess-Steuerung .
2. Wählen Sie im Dialogfenster das gewünschte Symbol.
3. (Optional)
Angabe zusätzlicher Felder, Nummerierungsmethoden, usw.
Für bestimmte Felder
können Sie Werte aus einer Abroll-Liste wählen.
Die Schaltfläche ermöglicht die Auswahl von Werten in
einem zusätzlichen Fenster.
4. Eingabe des Winkels und der Größe.
5. (Optional) Einstellen und ändern der Einstellungen für die Führungslinie.
6. Aktivieren/deaktivieren der Option Mehrmals einfügen.
7. Klicken Sie auf Symbol einfügen um die Beschriftung in die Zeichnung einzufügen.

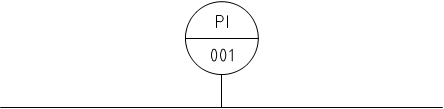

8. Das Symbol kann zum Beschriften anderer Objekte verwendet werden, zeigen Sie daher auf ein Objekt. Abhängig vom gewählten Beschriftungstyp des Objektes, können Sie Daten erhalten, die in der eingefügten Beschriftung verwendet werden.
9. Geben Sie den Einfügepunkt an.
10. (Optional) Geben Sie den Drehwinkel an.
11. Das Symbol wird den Einstellungen gemäß eingefügt.
12. (Optional) Ist im Dialogfenster die Option Mehrmals einfügen aktiv, wiederholen Sie die Schritte 8-11 um weitere Beschriftungen einzufügen oder beenden Sie den Befehl mit der Taste Esc.
