IEC, NFPA Symbole

Der Befehl Symbole - IEC, NFPA ermöglicht das Einfügen von Steuerungen, Schaltanlagen, komplexen Apparaten, Messinstrumenten und vieler weiteren Symbole und Elemente, die in schematischen Elektroinstallationen verwendet werden. In der Bibliothek sind sowohl Symbole vom IEC- als auch vom NFPA-Standard verfügbar.

Während der Symboleinfügung ist es möglich, automatisch Objekte zu nummerieren und Verbindungen festzulegen sowie Informationen zu technischen Parametern hinzuzufügen.



Beim Einfügen von Symbolen in eine Leitung wird die Applikation automatisch die Leitung am Einfügepunkt, unter Wahrung der Regeln zur Erstellung schematischer Zeichnungen, aufbrechen. Diese Regel gilt auch für mehrpolige Geräte, aber in diesem Fall muss der Anwender der Leitung den Typ, Art und den Maßstab des mehrpoligen Symbols zuordnen.



Einfügen eines mehrpoligen IEC Symbols

Einfügen eines mehrpoligen NFPA Symbols



Für IEC Symbole ist der Abstand zwischen jeder Leitung 5 (oder ein Vielfaches von 5), wo hingegen er für NFPA Symbole 3/8” (0.375) beträgt.



Anmerkung

Vorlagen für Potentialleitungen und Leitungsschaltungen, die im Befehl Blattrahmen und Planköpfe) sind so vorbereitet, dass ein korrektes Einfügen von mehrpoligen Symbolen unter der Bedingung, dass ein geeigneter Maßstab verwendet wir, möglich ist.

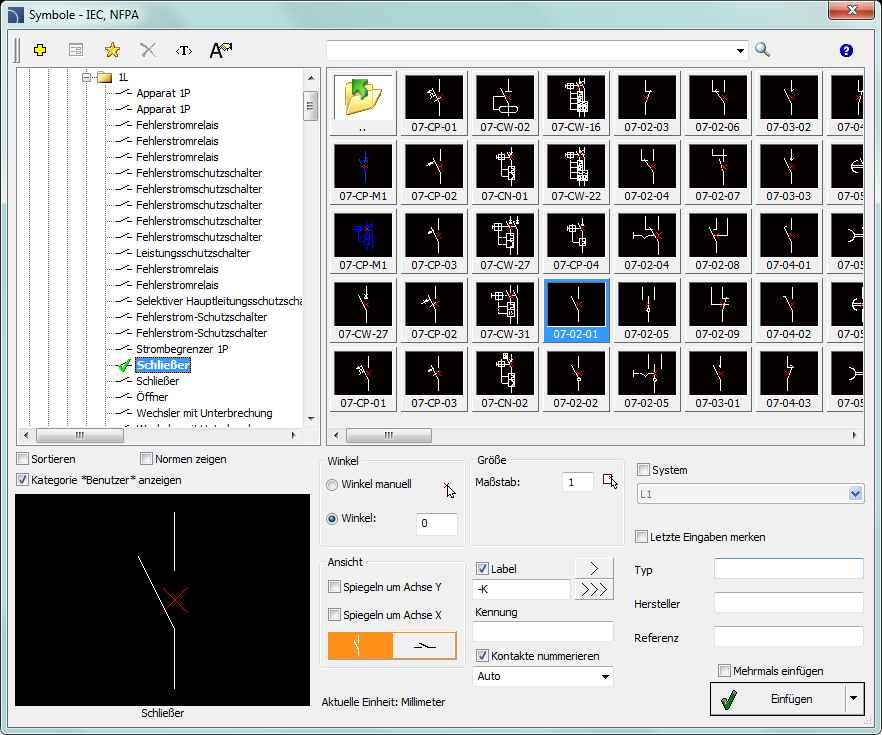

Dialogfenster Symbole – IEC, NFPA



Das Dialogfenster  Symbole - IEC, NFPA hat folgende Elemente:

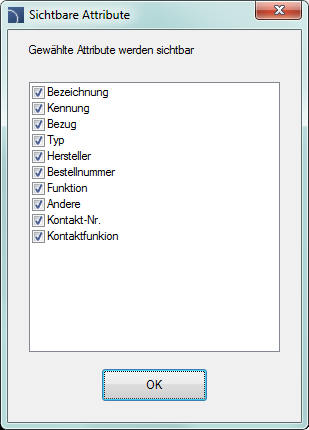

Sichtbarkeit der Attribute – diese Option steuert die Sichtbarkeit der Attribute beim Einfügen des Symbols in die Zeichnung.

                Nach dem Klicken auf den Schalter wird ein Dialogfenster mit der Liste der verfügbaren Attribute angezeigt.

                Die Attribute können nach Einfügen des Symbols mit dem Befehl Attribute und Beschriftungen) oder mit dem Befehl Ddedit (_Ddedit) vom CAD-Programm bearbeitet werden.

Menüleiste:

    Neu definieren  – fügt ein neues Element in die Datenbank ein. Lesen Sie mehr darüber im Kapitel Benutzerblöcke definieren).

    Bearbeiten  – erlaubt Bearbeiten von Benutzerblockparametern).

    Zu Favoriten hinzufügen  – kopiert Symbol zu den *Favoriten* (siehe Seite 250).

    Löschen  – löscht gewähltes Symbol aus der Kategorie *Favoriten*.

Kontextmenü – Optionenmenü für gewähltes Symbol, das durch Klick mit der rechten Maustaste auf das Symbol erscheint. Befehle in diesem Menü sind ähnlich denen im Werkzeugmenü.

Kategorienbaum Satz aller Kategorien und Symbole in der Bibliothek, als ein Abroll-Baum angezeigt. Der Nutzer kann die Anzeigereihenfolge mit diesen Optionen anpassen:

    Sortieren – alphabetische Sortierung der Kategorien und Symbole.

    Normen zeigen aktiviert / deaktiviert die Anzeige von Symbolen nach Normen.

Miniaturansicht zeigt den Inhalt der ausgewählten Kategorie als Miniaturbilder.

Vorschauzeigt die Vorschau des aktuell ausgewählten Symbols. Ein Rechtsklick auf das Vorschaufenster vergrößert die Ansicht.

Spiegeln X, Y – erzeugt ein X- oder Y-Spiegelbild des gewählten Objekts.

Gehe zur vertikalen/horizontalen Variante () – dieser Befehl schaltet zwischen dem Symbol in der horizontalen und vertikalen Variante.

Winkel/manuell – Möglichkeit einen festen Winkel beim Einfügen anzugeben oder einer Drehoption, mit der der Symbolwinkel während der Einfügung definiert wird.
Bei der Einfügung von Symbolen in Leitungen hängt der Einfügewinkel vom Winkel der Leitung ab (der im Dialogfenster angegebene Winkel wird ignoriert). Beim Einfügen von Symbolen in Leitungen ist es möglich, die Option Winkel zur dynamischen Symboldrehung, relativ zur Leitung, zu verwenden.

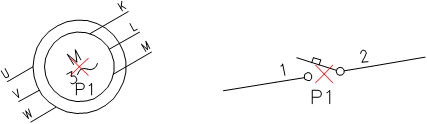

0° Winkel                                            Winkel



30° Winkel                          Einfügen in eine Leitung ohne Winkel



Maßstab – Angabe der Größe des eingefügten Symbols. Es ist möglich die Größe einzugeben oder sie von einem anderen Symbol aus der Zeichnung zu übernehmen.

System – ist in den Programmeinstellungen die erweiterte Layerstruktur (siehe Seite 31) eingestellt, werden die Symbole auf Layern abhängig von der Art der Installation (System) eingefügt. Im Fall des Einfügens von Symbolen in vorhandene Leitungen wird die Option System ignoriert. In diesem Fall ist Symbollayer abhängig von der Leitungsart.

Objektdaten – diese Option ermöglicht es den Symbolen technische oder Identifikationsparameter zuzuordnen. Für jedes Symbol können unterschiedliche Werte vergeben werden, wie: Typ, Hersteller und andere. Die verfügbaren Optionen und Parameter hängen vom Symboltyp ab.

Letzte Eingaben merken – diese Option sichert die vom Nutzer eingegebenen Parameter. Diese Option sollte aktiviert werden, wenn der Benutzer Symbole mit ähnlichen Eigenschaften einfügt.

Label – bietet die Möglichkeit, dem eingefügten Symbol nummerierte Etiketten hinzuzufügen. Das Beschriftungsfeld wird automatisch mit Standard-Kennzeichnung und der ersten freien Nummer gefüllt. Dank der verfügbaren Tasten können Nutzer zwischen der ersten freien Nummer  und einer nachfolgenden Nummer  wählen. Dieses Feld kann auch mit einem beliebigen Wert manuell gefüllt werden.

Kontakte nummerieren – Nummerierung der Anschlüsse des eingefügten Symbols. Der Nummerierungstyp kann aus der Dropdown-Liste gewählt werden:

    Auto – Nummerierung aller Anschlüsse, beginnend mit der Nummer 1.

    1/2… oder a/b… – ermöglicht manuell Anschlussnummern zu setzen. Diese Option erlaubt dem Nutzer, Werte für nachfolgende Anschlüsse einzugeben (als Trennzeichen sollte ”/” verwendet werden).

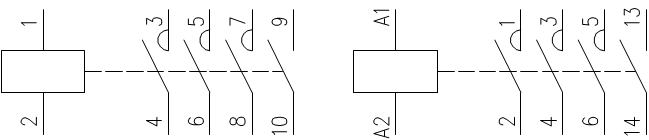

Automatische Nummerierung                   Nummerierung: A1/A2/1/2/3/4/5/6/13/14.

Anmerkung

Die Eingabe der "//" Zeichen im Nummerierungsfeld ermöglicht es, den nächsten Anschluss zu umgehen.

Mehrmals einfügen – aktiviert/deaktiviert die Möglichkeit des mehrmaligen Einfügens von Symbolen in die Zeichnung. Der Einfügevorgang erfordert vom Nutzer die Taste Enter oder Esc zum Beenden des Einfügens zu drücken.

Viele Gerätesymbole sind variable Symbole, mit denen der Anwender dem Projekt Geräte, die beliebige Konfigurationen von Kontakten, Geber usw. haben können, einfügen kann. Solche Symbole ersetzen viele "traditionelle" Symbole in der Bibliothek. Auf diese Weise ist es einfacher das Programm zu verwenden und zur gleichen Zeit gibt es dem Anwender mehr Möglichkeiten, benutzerdefinierte Elemente zu erstellen.

Variable Symbole können mit dem Befehl Symbole bearbeiten bearbeitet werden.

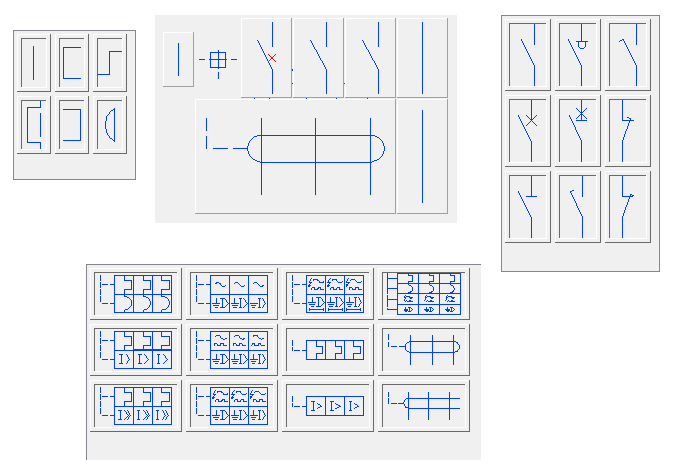

Auswahl Geber



Auswahl Kontakt



Auswahl Vorrichtung

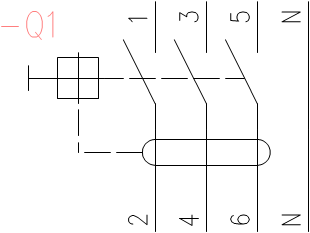

Beispiel eines variablen Symbols



Vorgehensweise

Symbol einfügen

1.    Aufruf des Befehls Symbole - IEC, NFPA  .

2.    Wählen Sie im Dialogfenster Symbole - IEC, NFPA das geeignete Symbol. In der unteren linken Ecke ist eine Vorschau des gewählten Symbols zu sehen.

3.    Angabe der Einfügeparameter: System, Winkel, Größe.

4.    Aktivieren/deaktivieren vom Label, Angabe der Labelbezeichnung, z.B. –F8.

5.    Aktivieren/deaktivieren der Option Kontakte nummerieren, Typ angeben.

6.    (Optional) Ausfüllen folgender Werte: Typ, Hersteller, Referenz.

7.    Klicken Sie auf Symbol einfügen zur Angabe des Einfügepunktes.

8.    (Optional) Mit dem Schalter  klappen Sie die Einfügeliste auf und wählen Sie In Verlängerung zur Angabe des Einfügepunktes in Bezug auf andere Objekte.

9.    (Optional) Mit Hilfe des Schalters  klappen Sie die Einfügeliste auf und wählen Punkt zum Einfügen des Symbols an einem bestimmten Punkt.

10.  (Optional) Mit Hilfe des Schalters  klappen Sie die Einfügeliste auf und wählen Sie In mehrere Leitungen zum Einfügen von Symbolen in mehrere Leitungen.

11.  Klicken Sie auf einen Punkt in einer Leitung um das Symbol einzufügen.

12.  (Optional) Klicken Sie auf einen Punkt in der Zeichnung, ohne das Symbol in eine Leitung einzufügen.

13.  (Optional) Bestimmen Sie vom eingefügten Symbol den Winkel – diese Option ist nur verfügbar, wenn im Dialogfenster die Option Winkel manuell aktiviert wurde.
