CADprofi hat mehrere Befehle zum Einfügen von Symbolen in die Zeichnung. Es ist möglich Symbole an einem bestimmten Punkt, in Linien/Leitungen sowie gleichzeitig mehrere Symbole in die Zeichnung einzufügen.
CADprofi-Symbole haben bestimmte Eigenschaften, die sich auf "intelligente" Art und Weise verhalten, zum Beispiel automatisches Einsetzen im passenden Winkel zur Linie, die Linie am Einfügepunkt automatisch brechen, zuordnen zum Layer je nach Art der Installation usw.
Alle Symbole, die im CADprofi verfügbar sind, werden als Blöcke eingefügt die kopiert, gelöscht oder mit Standardbefehlen des CAD-Programms bearbeitet werden können. Die meisten Symbole können auch mit CADprofi-Befehlen bearbeitet werden, wie: Quick edit, Symbole bearbeiten und Symbole löschen.
Symbole werden häufig verwendet, um reale Geräte, Armaturen und andere Anlagen grafisch darzustellen. Es ist daher möglich technische Parameter, der im Projekt verwendeten Produkte (Befehl Attribute und Beschriftungen) sowie Nummerierung und Symbolbeschriftung, zu den Symbolen hinzuzufügen. Diese Informationen können bei der Zeichnungsbeschriftung und bei der Erstellung von grafischen Stücklisten (siehe Seite 49) verwendet werden.
Die folgenden Befehle werden genutzt, um Symbole in die Zeichnung einzufügen: Multisymbole, Symbole und Beschriftungen.
|
Jeder Befehl,
der für die Arbeit mit Symbolen verwendet wird, hat eine Vielzahl von Optionen, die beim
Einfügen einzelner oder mehrerer Symbole zur Anwendung

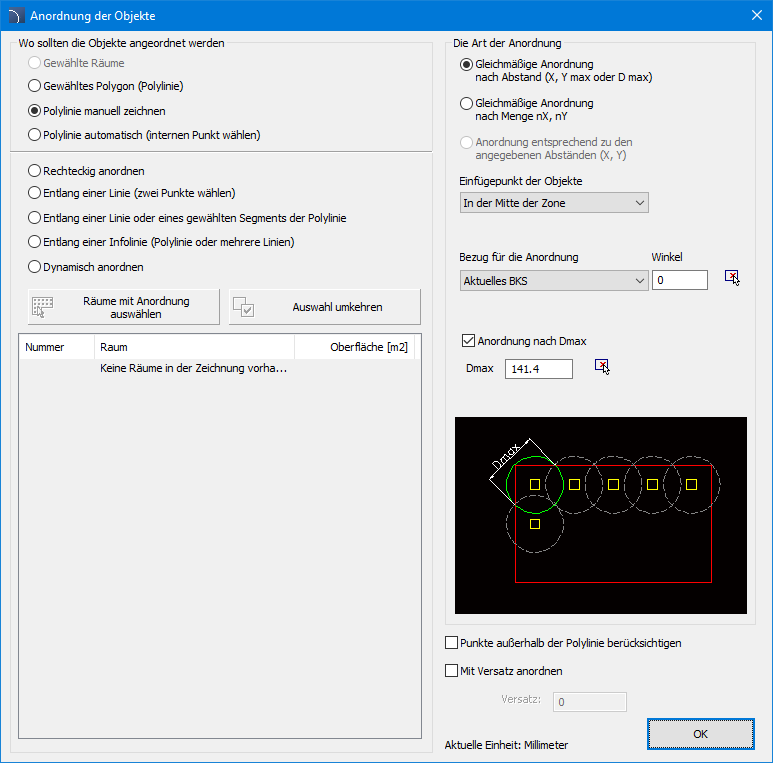

kommen. •Einfügen eines oder mehrerer Symbole. •In mehrere Leitungen. •In Verlängerung. •Punkt. •Anordnen. |
|
Option ‘Symbol einfügen’
Dies ist die Standardoption, die Symbole an beliebiger Stelle oder in eine vom Benutzer angegebene Leitung einfügt.
 |
Einfügen in eine Leitung Einfügen an einem Punkt
Vorgehensweise
1. Wählen des Symbols aus einer Bibliothek.
2. Klicken Sie den Schalter Symbol einfügen. Das Dialogfenster der Bibliothek wird zum Einfügen des Symbols geschlossen.
3. Klicken Sie eine Leitung an, in die Sie das Symbol einfügen möchten.
4. (Optional) Klicken Sie irgendwo in der Zeichnung, um ein Symbol einzufügen.
5. (Optional) Geben Sie den Drehwinkel des eingefügten Symbols an – diese Option ist nur verfügbar, wenn der Nutzer Winkel manuell im Bibliotheksfenster gewählt hat.
Beim Einfügen von Symbolen in Leitungen ist der Einfügewinkel des Symbols abhängig vom Winkel der Leitung (der im Dialogfenster angegebene Winkel wird ignoriert).

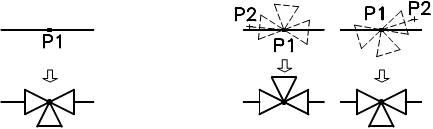

Im dem Fall, dass der Nutzer die Option Winkel manuell wählt, ist es möglich, die Symboldrehung relativ zur Linie anzugeben. Diese Option ist sehr praktisch, wenn Symbole eingefügt werden, die die Leitungsrichtung, Griffposition oder Durchflussrichtung usw. bestimmen.
Der Winkel des Symbols hängt von der Lage des Punkte P2 ab.
 |
Ohne Drehung Mit Drehung
Option ‘Punkt’
Die Option Punkt kann genutzt werden, wenn es notwendig ist das Symbol auf einem Punkt einzufügen der auf einer Leitung liegt, jedoch ohne dass das Symbol “an der Leitung“ ausgerichtet wird. Bei dieser Option “ignoriert” das eingefügte Symbol die Leitung, so dass es die Leitung nicht aufbricht und nicht den Winkel übernimmt. Diese Option wird in vielen Situationen zum Beispiel beim Einfügen von Sensoren verwendet, die in der Regel die Leitungen „nur berühren“ müssen.
 |
Symboleinfügung an einem Leitungspunkt Sensor an einem Leitungspunkt eingefügt
Vorgehensweise
1. Wählen Sie ein oder mehrere Symbole aus einer Bibliothek.
2. Unter
Verwendung des Schalters
klappen Sie
die Einfügeliste auf.
3. Klicken Sie den Schalter Punkt. Das Bibliotheksdialogfenster wird geschlossen um das Symbol in die Zeichnung einzufügen.
4. Zeigen Sie einen Punkt in der Leitung, in die das Symbol eingefügt werden soll.
5. (Optional) Klicken Sie irgendwo in der Zeichnung um das Symbol einzufügen.
6. (Optional) Geben Sie den Drehwinkel des eingefügten Symbols an – diese Option ist verfügbar, wenn Sie den Schalter Winkel manuell im Bibliotheksfenster markiert haben.
Option ‘In Verlängerung’

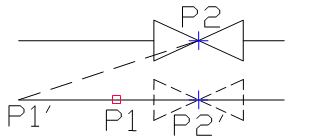

Die Option In Verlängerung ermöglicht es, den Einfügepunkt des Symbols in Bezug auf andere Objekte in der Zeichnung genau anzugeben. Dies erlaubt es, ein Symbol in einem Punkt in Übereinstimmung mit beispielsweise einem anderen Symbol einzufügen.
|
Einfügung in Verlängerung |
Vorgehensweise
1. Wählen Sie ein oder mehrere Symbole aus der Bibliothek.
2. Mit dem
Schalter klappen Sie die
Einfügeliste auf.
3. Wählen Sie In Verlängerung. Das Bibliotheksfenster wird zum Einfügen der Symbole in die Zeichnung geschlossen.
4. Klicken Sie auf die Leitung, in die das Symbol eingefügt werden soll (P1).
5. Geben Sie den Einfügepunkt an, auf den sich das Symbol beziehen soll (P2).
6. Geben Sie einen zusätzlichen Versatz an oder klicken Sie Enter zur Bestätigung des Einfügepunktes.
7. (Optional) Geben Sie den Drehwinkel des eingefügten Symbols an – diese Option ist nur verfügbar, wenn im Dialogfenster Winkel manuell markiert wurde.
8. Das Symbol wird in die Zeichnung eingefügt und der Befehl beendet (wenn der Anwender nicht die Option Mehrmals einfügen gewählt hat).

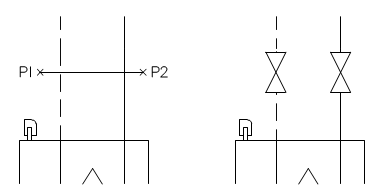

Option ‘In mehrere Leitungen einfügen’
Die Option In mehrere Leitungen einfügen ermöglicht das schnelle Einfügen des gewählten Symbols in mehrere Leitungen. Sie erlaubt das Symbol in alle Leitungen einzufügen, die von der „Markierungslinie” die beim Einfügen angegeben wird (P1–P2), gekreuzt werden.
 |
Einfügen von Symbolen in mehrere Leitungen
Vorgehensweise
1. Wählen Sie ein Symbol aus der Bibliothek.
2. Mit dem
Schalter klappen Sie die
Einfügeliste auf.
3. Wählen Sie In mehrere Leitungen einfügen. Das Bibliotheksfenster wird zum Einfügen der Symbole in die Zeichnung geschlossen.
4. Geben Sie den ersten Punkt der “ Markierungslinie” an, die die Leitungen kreuzt (P1).
5. Geben Sie den zweiten Punkt der “ Markierungslinie” an, die die Leitungen kreuzt (P2).
6. Das gewählte Symbol wird in alle Leitungen eingefügt, die von der “ Markierungslinie” gekreuzt wurden.
Symbole in der Isometrie
CADprofi ermöglicht axonometrische Zeichnungen zu erstellen. Die Applikation CADprofi führt eine geeignete Umwandlung der eingefügten Symbole durch, so dass die Neigung mit dem aktuellen isometrischen Winkel übereinstimmt.
Nach der Wahl der Option Isometrie wird die Ausrichtung und die Spiegelung angepasst. Die Voreinstellung des Symboldrehwinkels wird in den CADprofi Einstellungen definiert (siehe Seite 33).
|

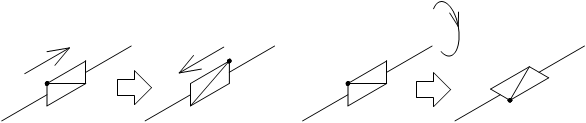

• • •Symbol 180° drehen ermöglicht ein umgekehrtes Symbol einzufügen, z.B. in entgegengesetzter Richtung. •Symbolfläche drehen ermöglicht ein Symbol einzufügen, das in Bezug auf die gewählte Isometrieachse gedreht ist. |
|
Die Symbolausrichtung kann abhängig von der Isometrieachse abweichen. Das bedeutet, dass mit den gleichen Einstellungen, das Symbol in der rechten Achse eingefügt, horizontal ausgerichtet ist, und in der linken Achse eingefügt, vertikal ausgerichtet sein kann. Deshalb benötigt der Benutzer einige Erfahrung, um mit CADprofi effektiv axonometrische Zeichnungen zu erstellen.
 |
Symbol180° drehen Symbolfläche drehen
Isometrische Ansichten für Symbole werden automatisch erzeugt. Einige Symbole sind nicht dazu bestimmt, in axonometrischer Zeichnungen verwendet zu werden. Daher wird für eine kleine Anzahl von Symbolen die isometrische Ansicht in einer ungültigen Weise erzeugt werden.

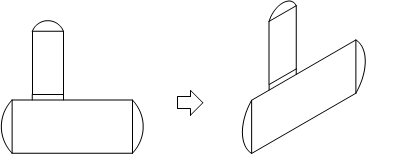

Der Anwender kann im CADprofi seine Benutzerblöcke definieren (siehe Seite 92). Diese Symbole können auch in axonometrischen Zeichnungen genutzt werden. Fügen Sie einfach ein normales Symbol der CADprofi Anwendung hinzu und isometrische Ansichten dieser Symbole werden automatisch vom Programm erstellt. Bei der Definition eigener Blöcke sollten Benutzer komplexe Objekte vermeiden, wie Multilinien, Splines, verschachtelten Blöcke, Schraffuren usw.
 |
Benutzersymbol Automatische isometrische Ansicht
Weitere Informationen zum Erstellen isometrischer Zeichnungen finden Sie in den Kapiteln Rohrleitungen/Kanäle – Schema) und Attribute und Beschriftungen).
Nutzung von mit festem Winkel eingefügten Symbolen
Um im Projekt die Korrektheit zu wahren, werden einige Symbole mit festem Winkel eingefügt. Beispiele hierfür sind Kiesfilter und Abscheider. Diese Symbole sollten immer mit einem Winkel von 0° eingefügt werden.

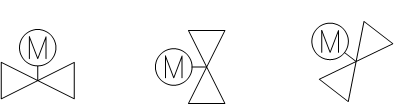

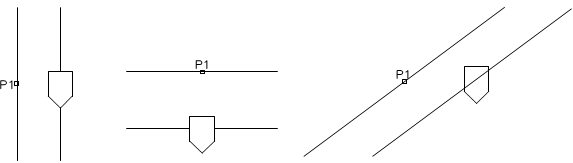

Im CADprofi bekommen viele Symbole einen erzwungenen Einfügewinkel. Fügt der Nutzer solch ein Symbol in horizontale oder vertikale Linien, wird diese Linie automatisch aufgebrochen. In anderen Fällen wird die Linie nicht unterbrochen.
 |
Vertikale Linie Horizontale Linie Geneigte Linie
|
Wichtiger Hinweis Für Symbole mit einem festen Einfügungswinkel werden die Optionen "Winkel" und "Rotation" im Dialogfeld, ignoriert. |
Symbole, die Text enthalten (sichtbare Attribute)
Für Symbole, die Text enthalten (sichtbare Attribute), passt CADprofi automatisch den Winkel des Textes an. Deshalb werden Situationen, in denen Text "verkehrt herum" oder "rückwärts" angezeigt werden würde, vermieden. Der Benutzer hat folgende Möglichkeiten, Texte anzupassen:
•0° fester Winkel.
•0° oder 90° Winkel. Wird das Symbol mit einem Winkel von 90° eingefügt, wird der Text auch um 90° gedreht. In anderen Fällen ist der Textwinkel 0°.
•Automatischer Winkel von -30° bis +120°. In diesen Bereichen ist der Textdrehwinkel ausreichend lesbar.
 |
Ausrichtung der Attributwinkel
Wichtiger Hinweis
Optionen zur Textausrichtung sind dauerhaft für jedes Symbol gesetzt. Der Anwender kann diese Optionen nur bei benutzerdefinierten Symbolen ändern.
Intelligentes Kopieren von Symbolen

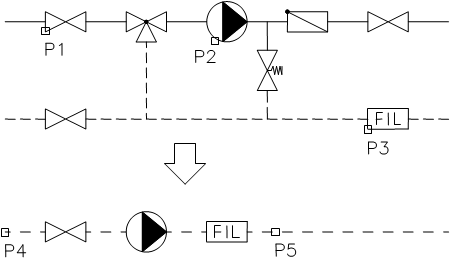

Um die Arbeit zu beschleunigen, ermöglicht CADprofi ein intelligentes Kopieren von Symbolen aus der aktuellen Zeichnung.
Die Option Symbol aus der Zeichnung übernehmen ist bei den Multisymbolen und Lüftungs - Multisymbolen verfügbar. Nach Wahl dieser Option blendet das Programm das Dialogfenster aus und ermöglicht die Markierung der Objekte, die kopiert werden sollen (z.B. P1, P2, P3). Die Symbole werden in derselben Reihenfolge, wie sie in der Zeichnung gewählt wurden, kopiert. Es ist möglich ein einzelnes Symbol wiederholt zu wählen. Nachdem die Auswahl der Symbole durchgeführt wurde, drücken Sie die Eingabetaste (oder rechte Maustaste). Das Dialogfenster, in dem der Anwender alle Optionen (siehe Seite 181) zum Einfügen der kopierten Symbole frei festlegen kann, wird wieder angezeigt. Der Prozess des Einfügens der Symbole ist der gleiche wie der für aus der Bibliothek von CADprofi eingefügten Symbole (z.B. Einfügen an einem Punkt oder in eine Leitung – P4, P5)
 |
Kopieren von drei Symbolen und Einfügen in eine neue Leitung
Wichtiger Hinweis
Wird bei der Symbolwahl ein Objekt gewählt, das nicht mit dem Befehl kompatibel ist, wird es nicht der Liste der kopierten Symbole hinzugefügt. Es ist nicht möglich gleichzeitig Symbole aus verschiedenen CADprofi-Modulen, wie Elektro- und Lüftungssymbole zu kopieren.
Symbolsuche

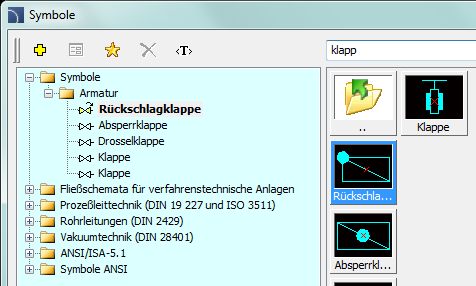

In jedem Dialogfenster, das für die Einfügung von Symbolen verwendet wird, gibt es eine Suchfunktion mit der es möglich ist schnell das gesuchte Symbol zu finden.
|
Das Feld Suchen wird
verwendet, um eine Zeichenfolge (vollständiger oder Teil des Namens vom
gesuchten Symbol). Dieses Feld speichert eingegebene Wörter so,
dass der Nutzer durch das Drücken des Schalters |
|
Nach dem Ausfüllen des Suchfeldes filtert das Programm
automatisch den Inhalt der aktuellen Bibliothek und zeigt nur die Objekte an,
die dem Suchkriterium entsprechen. Klicken auf den Schalter Zurück
zeigt
wieder alle Bibliotheksobjekte und beendet die Suche.
Variable Symbole
Variable Symbole sind Objekte, mit denen der Nutzer schnell und einfach die Ansicht anpassen oder enthaltene Informationen des eingefügten Objektes anzeigen kann. Auf diese Weise kann ein variables Symbol viele "traditionelle" Symbole ersetzen und bietet gleichzeitig eine bessere Möglichkeit, sein Aussehen und seinen Typ zu konfigurieren.
Variable Symbole können mit dem Befehl Symbole Bearbeiten frei geändert werden.

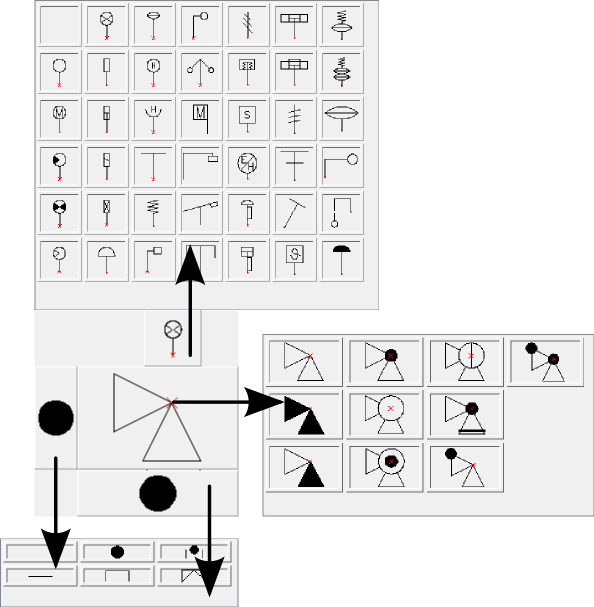

Beispiel eines variablen Symbols
Eckventil – die Symboloptionen ermöglichen dem Nutzer folgende Angaben:
•Ventiltyp,
•Art des Antriebs,
•Art der Anschlüsse.
Verwaltung des Symbolinhalts
CADprofi verfügt über mehrere tausend Symbole, die in entsprechende Kategorien eingeordnet sind. Wegen der Größe der Datenbank ist es manchmal schwer, das im Moment benötigte Symbol zu finden. Andererseits ist es gewöhnlich nicht erforderlich, an einem bestimmten Projekt, mit mehr als einigen Dutzend Symbolen zu arbeiten. Um die Arbeiten zu beschleunigen, kann der Benutzer ausgewählte Elemente der Kategorie *Favoriten* hinzufügen, um einen schnelleren Zugang zu ihnen zu finden.
Es ist möglich Unterkategorien mit bestimmten Themen zu erzeugen, z.B. eigene Kategorien für Symbole, die im Entwurf von Kesseln, Sanitärinstallationen und mehr genutzt werden können. Darüber hinaus kann ein Element in viele Unterkategorien hinzugefügt werden.
Für Elemente, die der Kategorie *Favoriten* zugeordnet sind, ist es möglich, den Namen zu ändern, der später in Stücklisten, Legenden und Beschriftungen verwendet wird. Namensänderungen können Benutzer auch für eigene Übersetzungen der Symbole aus internationalen Standards verwenden.

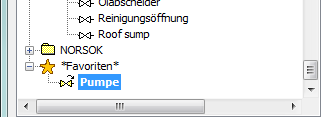

Symbole den Favoriten hinzufügen
Der Schalter Zu Favoriten
hinzufügen
ermöglicht das
Kopieren beliebiger Symbole in die Kategorie *Favoriten*. Dieser Ordner wird automatisch erstellt, nachdem der
Anwender das erste Symbol zugeordnet hat.
Ändern des Symbolnamens
|
Zunächst erhält jedes kopierte Symbol den Standardnamen vom Original. Um den Symbolnamen, im Ordner *Favoriten* zu ändern, sollte der Nutzer es zuerst markieren und dann die Taste F2 zum Aktivieren des Bearbeitungsmodus drücken. |
|
|
Wichtiger Hinweis Der geänderte Name erscheint in Tabellen und Beschriftungen, die mit dem Befehl Stücklisten) erstellt wurden. |
|

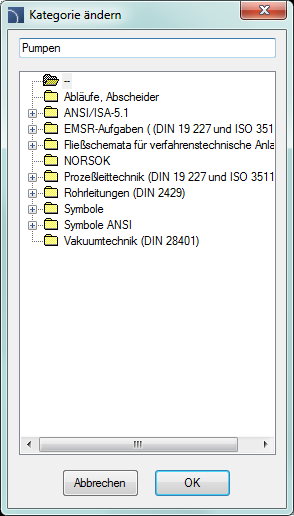

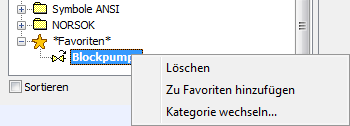

Kategorie ändern Um eine Kategorie zu ändern oder eine neue Kategorie zu erzeugen, klicken Sie die rechte Maustaste auf dem gewünschten Symbol und wählen Sie dann im Kontextmenü die Option Kategorie wechseln. |
|
|
Im Dialogfenster kann der Nutzer eine vorhandene Kategorie auswählen oder einen neuen Kategorienamen eingeben. Nach Bestätigung wird das gewählte Symbol in die definierte Kategorie verschoben.

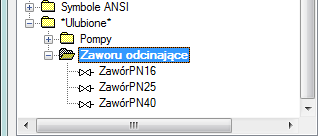

CADprofi erlaubt viele Kopien von jedem Symbol zu erstellen und es in verschiedenen Kategorien zu platzieren. Deshalb kann der Nutzer Kategorien erstellen, die Symbole für bestimmte Typen gruppieren oder für häufig verwendete Symbole eines bestimmten Industriezweigs. |
|
|

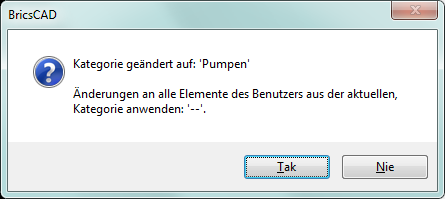

Ändern der Kategorie vieler Symbole Wenn Benutzer ein Symbol in seiner Ursprungs-Kategorie bearbeitet, in der es viele Symbole gibt, dann kann CADprofi auch die Kategorie für alle anderen Symbole aus dieser Kategorie ändern. |
|
Symbole löschen
Es ist möglich, Symbole aus der Kategorie *Favoriten* zu löschen. Dafür muss das Symbol markiert
und die Option Löschen
im Dialogfenster gewählt werden.
einen Begriff für die Suche aus
einer Liste wählen kann.
