Im CADprofi-Elektro-Modul sind Blattrahmen und Planköpfe verfügbar. Verschiedene Planköpfe sind auch im allgemeinen CADprofi-Befehl vorhanden, doch wenn der Nutzer elektrische Projekte erstellt wird es empfohlen, die Tabellen aus dem Elektro-Modul , das speziell für elektrische Schemen aufbereitet ist, zu verwenden.
Mehr Informationen zu Blattrahmen und Planköpfen sind im Kapitel Blattrahmen und Planköpfe (siehe Seite 40) zu finden.
Stromkreis-Beschriftungen:
Der Befehl Blattrahmen und Planköpfe ermöglicht Planköpfe mit Stromkreis-Beschriftungen einzufügen. Diese Tabellen werden im unteren Teil eingefügt (meistens direkt unter dem Stromkreisschema). Verschiedene Anordnungen sind verfügbar. Im ersten Schritt sollte der Nutzer in das Projekt den Tabellenkopf einfügen und anschließend die Tabellen, die die Daten für jeden Stromkreis enthalten. In den Stromkreis-Tabellen ist es möglich, den Namen und die Nummer vom Stromkreis sowie weitere Parameter, wie zum Beispiel: Leistung, Typ, Sicherungstyp und Leitungslänge anzugeben.

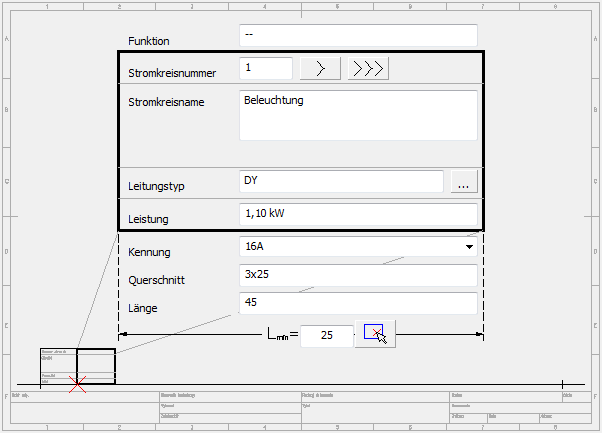

Dialogfenster Blattrahmen und Planköpfe
|
Anmerkung: Daten aus den Stromkreisköpfen können in den Stücklisten verwendet werden. Wählen Sie im Stücklisten-Generator „Elektro – Stücklisten” (siehe Seite 49). |
