enthält eine
Bibliothek von Symbolen, Objekten und Beschriftungen, die in Leitungsnetzen und
Telekommunikations-Zeichnungen verwendet werden.Der Befehl Symbole – Karten, Leitungen
und Masten enthält eine
Bibliothek von Symbolen, Objekten und Beschriftungen, die in Leitungsnetzen und
Telekommunikations-Zeichnungen verwendet werden.
In der Kategorie Telekommunikation kann der Nutzer-Symbole finden, die verwendet werden, um Kupfer und Glasfaser-Netzwerke auf Karten zu entwerfen sowie Netzwerkschemen zu erstellen. Elemente, die in bestehenden, geplanten und Rückbauprojekten verwendet werden, sind im Programm verfügbar. Beschriftungssymbole sind speziell für die Telekommunikationsbranche entwickelt und ermöglichen eine schnelle Beschriftung von Objekten in Grundrissen und Schemen.
Beim Entwurf von Netzwerken wird für Leitungen auch der Befehl Leitungen, Kanäle -Schema verwendet. Schutzrohre sind im Befehl 2D-Kanäle - Elektro verfügbar.

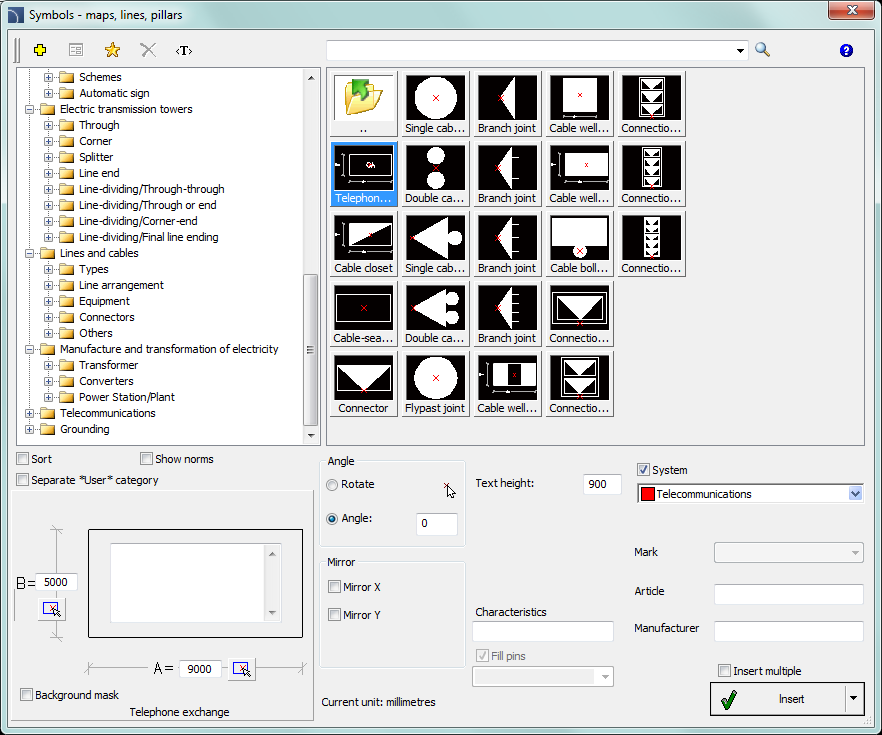

Dialogfenster Symbole – Karten, Leitungen, Masten
Grundlegende Funktionen und Optionen für die Objekte sind im Kapitel Symbole - IEC, NFPA) beschrieben.

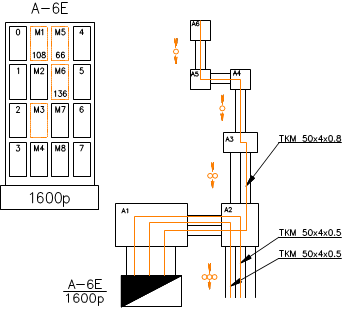

Netzwerkschema-Beispiel
Beispiel eines Netzwerkschemas auf einer Karte
