Beschriftungen

Der Befehl Beschriftungen ermöglicht, verschiedene Beschriftungen ins Projekt einzufügen, die in schematischem Zeichnungen und Grundrissen verwendet werden.

Automatische Beschriftungen

CADprofi verfügt über Befehle, die sowohl für die Objektnummerierung als auch für die Beschriftung von Objekten dienen. Mit Hilfe dieser Befehle können technische Parameter und Kennwerte angegeben werden, die später bei der Erstellung von Stücklisten verwendet werden oder wenn man verschiedene Informationen über das Projekt erhalten möchte. Parameter, die zu den Objekten hinzugefügt wurden, können auch für die automatische oder halbautomatische Beschriftung der Zeichnungen verwendet werden.

Symbole, die Informationen von Objekten sammeln und entsprechende Beschriftungen in die Zeichnung einfügen, werden dafür eingesetzt. Beim Einfügen automatischer Beschriftungen sollte der Nutzer das Objekt wählen und den Platzierungspunkt der Beschriftung angeben.

Bei einigen Symbolen ist es möglich, sie mit einer Führungslinie einzufügen.

Zur Beschriftung verschiedener Objekte sollten die entsprechenden Symbole genutzt werden. Zum Beispiel kann die Leitungsartbeschriftung zur Beschriftung schematischer Leitungen genutzt werden. Nutzt der Anwender dieses Symbol zur Beschriftung anderer Objekte, ist CADprofi nicht in der Lage, die benötigten Daten zu lesen. In diesem besonderen Fall würde das Symbol in einer ungültigen Weise beschriftet werden.



Wenn es notwendig ist mehrere Objekte zu beschriften, ist es bequem die Option In mehrere Leitungen auszuwählen.



Beispiele für automatische Beschriftungen

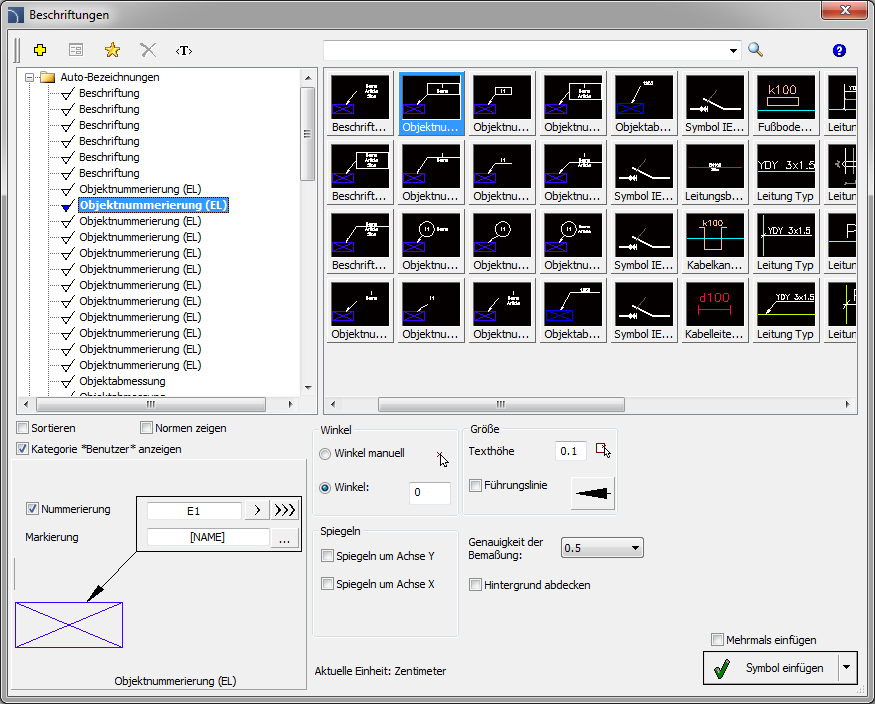

Dialogfenster Beschriftungen



Grundfunktionen und Optionen für die Objekte sind im Kapitel Symbole - IEC, NFPA) beschrieben. Zusätzliche Optionen des Befehls Beschriftungen:

Texthöhe – gibt Texthöhe und Skalierung der Beschriftung an. Der Nutzer kann einen Wert eingeben oder ihn aus der Zeichnung abgreifen  (zeigen von zwei Punkten).

Führungslinie – aktiviert/deaktiviert eine Führungslinie für Beschriftungen. Durch Klick auf den Schalter  der die aktuelle Pfeileinstellung darstellt, kann der Anwender folgende Einstellungen für die Führungslinie vornehmen:

•    Pfeilform – Symbol, das am Startpunkt der Führungslinie eingefügt wird.

•    Pfeilgröße – bestimmt den Skalierfaktor der Führungslinie.

•    Ein Segment einfügen – zeichnet eine einzelne oder segmentierte Führungslinie.

Genauigkeit der Bemaßung – definiert die Genauigkeit (Dezimalzahl) aller Werte der Dimensionen, die in den Beschriftungen platziert werden. Diese Dimensionen werden automatisch von dem angezeigten Objekt abgerufen.

Hintergrund abdecken – aktiviert/deaktiviert die Möglichkeit, den Hintergrund mit dem Befehl Wipeout abzudecken. Diese Funktion ist hilfreich, wenn der Nutzer wichtige Informationen in der Zeichnung hervorheben möchte.



Variable Beschriftungen und Objektnummerierung

Viele Beschriftungssymbole sind variable Symbole, die dem Anwender die Möglichkeit geben, ihr Aussehen anzupassen und zusätzliche Optionen zu wählen. Für diese Symbole sind im Dialogfenster Auswahlfelder und Textfelder vorhanden, die Varianten oder Anpassungen des Symbols an aktuelle Anforderungen erlauben.

Ein Beispiel für so ein variables Symbol ist die “Objektnummerierung”. Dieses Symbol kann Objekte nummerieren und ihre benötigten Parameter abrufen (z.B. Name, Typ, usw.). Auf diesem Wege ist es möglich, schnell viele Objekte zu nummerieren und gewünschte Texte in die Zeichnung zu bringen.

CADprofi erkennt automatisch nummerierte Objekte in der Zeichnung, deshalb wird im Dialogfenster die erste verfügbare Nummer   der bestimmten Branche (z.B. HS – Heizungs- und Sanitärinstallationen) angezeigt. Die Schaltfläche  ermöglicht die Auswahl der nächst höheren Nummer.

Durch das Hinzufügen verschiedener Nummernvorzeichen kann der Nutzer viele verschiedene Nummernreihen (z.B. eine Reihe F1, F2, F3 für Schalter und eine Reihe K1, K2, K3 für Relais) verwenden.

Das Einfügen von Symbolen mit der Option Mehrmals einfügen bewirkt, dass die Symbole mit einer immer jeweils höheren Nummer hinzugefügt werden.

Die Felder Markierung 1, Markierung 2 ermöglichen dem gewählten Symbol Textinformationen vom markierten Objekt hinzuzufügen. Die Wahl des Informationstyps ist nach drücken des Schalters  im nächsten Feld möglich.

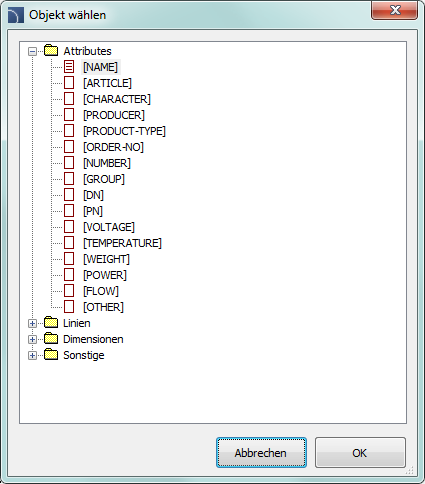

Im neu geöffneten Fenster können folgende Informationen gewählt werden:

•    Attribute – Attributwerte des gewählten Objektes.

•    Linien – Leitungstyp oder Installationsart.

•    Dimensionen – Dimensionen vom gewählten Objekt.

•    Sonstige – zum Beispiel Systemvariablen vom CAD-Programm.





Vorgehensweise

Einfügen einer automatischen Beschriftung (variable Symbole)

1.    Start des Befehls Beschriftung .

2.    Wählen Sie im Dialogfenster das geeignete Beschriftungssymbol.

3.    (Optional) Ändern Sie die Datenart durch klicken auf Durchsuchen  um Daten aus der Liste verfügbarer Daten im Dialogfenster Objekt wählen auszusuchen.

4.    Angabe der Parameter: Winkel, Spiegeln und Skalierung.

5.    (Optional) Einstellen und ändern der Einstellungen für die Führungslinie.

6.    Aktivieren/deaktivieren von Hintergrund abdecken.

7.    Aktivieren/deaktivieren der Option Mehrmals einfügen.

8.    Klicken Sie auf Symbol einfügen um die Beschriftung in die Zeichnung einzufügen.

9.    Zeigen Sie auf das Symbol/Objekt, dessen Daten gelesen werden sollten.

10.  Geben Sie den Einfügepunkt der Beschriftung an.

11.  (Optional) Ist die Option Ein Segment einfügen (in den Führungslinien-Einstellungen) ausgeschaltet, zeigen Sie eine Reihe von Punkten, an denen die Segmente enden oder klicken Sie die rechte Maustaste zum Fortfahren.

12.  (Optional) Angabe des Drehwinkels der Beschriftung.

13.  (Optional) Ist im Dialogfenster die Option Mehrmals einfügen aktiv, wiederholen Sie die Schritte 10 – 13 um weitere Beschriftungen einzufügen oder beenden Sie den Befehl mit der Taste Esc.

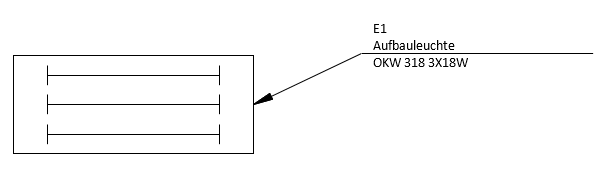

Beispiel einer Beschriftung mit Nummer,
Objektname (Namensattribut) und Typ (Artikelattribut).
