CADprofi verfügt über mehrere Befehle zum Einfügen von Symbolen in die Zeichnung. Es ist möglich Symbole an einem Punkt, in Linien/Leitungen sowie gleichzeitig mehrere Symbole in die Zeichnung einzufügen.
CADprofi-Symbole haben bestimmte Eigenschaften, die sich auf "intelligente" Art und Weise verhalten, zum Beispiel automatisches Einsetzen im passenden Winkel zur Linie, die Linie am Einfügepunkt automatisch brechen, zuordnen zum Layer je nach Art der Installation usw.
Alle Symbole, die im CADprofi verfügbar sind, werden als Blöcke eingefügt, die kopiert, gelöscht oder mit Standardbefehlen des CAD-Programms bearbeitet werden können. Die meisten Symbole können auch mit CADprofi-Befehlen bearbeitet werden, wie: Quick edit, Symbole bearbeiten und Symbole löschen.
Symbole werden häufig verwendet, um reale Geräte, Armaturen und andere Anlagen grafisch darzustellen. Es ist daher möglich, technische Parameter der im Projekt verwendeten Produkte (Befehl Attribute und Beschriftungen) sowie Nummerierung und Symbolbeschriftung, zu den Symbolen hinzuzufügen. Diese Informationen können bei der Zeichnungsbeschriftung und bei der Erstellung von grafischen Stücklisten (siehe Seite 49) verwendet werden.
Die folgenden Befehle werden genutzt, um Symbole in die Zeichnung einzufügen: Multisymbole, Symbole und Beschriftungen.
|
Jeder Befehl,
der für die Arbeit mit Symbolen verwendet wird, hat eine Vielzahl von Optionen, die beim
Einfügen einzelner oder mehrerer Symbole zur Anwendung
kommen. •Einfügen eines oder mehrerer Symbole. •In Verlängerung. •Punkt. •In mehrere Leitungen. |
|
Option ‘Symbol einfügen’
Dies ist die Standardoption, die Symbole an einer beliebigen Stelle oder in eine vom Benutzer angegebene Leitung einfügt.

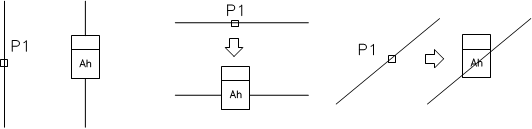

Einfügen in eine Leitung Einfügen in einem Punkt
Vorgehensweise
1. Wählen des Symbols aus einer Bibliothek.
2. Klicken Sie den Schalter Symbol einfügen. Das Dialogfenster der Bibliothek wird zum Einfügen des Symbols geschlossen.
3. Zeigen Sie eine Leitung, in die Sie das Symbol einfügen möchten.
4. (Optional) Klicken Sie an einem beliebigen Punkt in der Zeichnung, um ein Symbol an diesem Punkt einzufügen.
5. (Optional) Geben Sie den Drehwinkel des eingefügten Symbols an – diese Option ist nur verfügbar, wenn der Nutzer im Dialogfenster Winkel manuell gewählt hat.
Beim Einfügen von Symbolen in Leitungen ist der Einfügewinkel des Symbols abhängig vom Winkel der Leitung (der im Dialogfenster angegebene Winkel wird ignoriert).

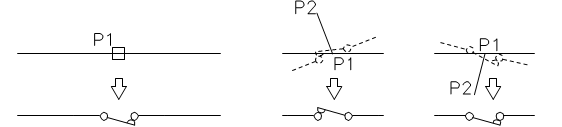

In dem Fall, dass der Nutzer die Option Winkel manuell gewählt hat, ist es möglich die Symboldrehung relativ zur Linie anzugeben. Diese Option ist sehr praktisch, wenn Symbole eingefügt werden, die die Leitungsrichtung, Griffposition oder Durchflussrichtung usw. bestimmen. Der Winkel des Symbols hängt von der Lage des Punkts P2 ab.
Ohne Drehung Mit Drehung
Option ‘Punkt’
Die Option Punkt kann genutzt werden, wenn es notwendig ist das Symbol an einem Punkt einzufügen, der auf einer Leitung liegt, doch ohne dass das Symbol “an der Leitung ausgerichtet” wird. Bei dieser Option “ignoriert” das eingefügte Symbol die Leitung, so dass es die Leitung nicht aufbricht und nicht den Winkel übernimmt. Diese Option wird in vielen Situationen, zum Beispiel beim Einfügen von Sensoren (die in der Regel die Leitungen nur berühren müssen), verwendet.
Symbol an einem Punkt einfügen (die Leitung wird ignoriert)
Vorgehensweise
1. Wählen Sie ein oder mehrere Symbole aus einer Bibliothek.
2. Unter
Verwendung des Schalters
klappen Sie
die Einfügeliste auf.
3. Klicken Sie den Schalter Punkt. Das Bibliotheksdialogfenster wird geschlossen um das Symbol in die Zeichnung einzufügen.
4. Zeigen Sie einen Punkt in der Leitung, in die das Symbol eingefügt werden soll.
5. (Optional) Klicken Sie an einem beliebigen Punkt in der Zeichnung, um ein Symbol an diesem Punkt einzufügen.
6. (Optional) Geben Sie den Drehwinkel des eingefügten Symbols an – diese Option ist nur verfügbar, wenn der Nutzer im Dialogfenster Winkel manuell gewählt hat.
Option ‘In Verlängerung’
Die Option In Verlängerung ermöglicht es, den Einfügepunkt des Symbols in Bezug auf andere Objekte in der Zeichnung genau anzugeben. Sie ermöglicht ein Symbol in einem Punkt in Übereinstimmung mit beispielsweise einem anderen Symbol einzufügen.
|

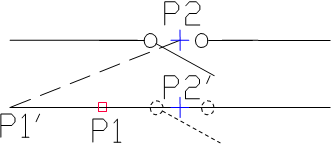

Einfügung in Verlängerung |
Vorgehensweise
1. Wählen Sie ein oder mehrere Symbole aus der Bibliothek.
2. Mit dem
Schalter klappen Sie die
Einfügeliste auf.
3. Wählen Sie In Verlängerung. Das Bibliotheksfenster wird zum Einfügen der Symbole in die Zeichnung geschlossen.
4. Klicken Sie auf die Leitung, in die das Symbol eingefügt werden soll (P1).
5. Das Programm bestimmt den Punkt am Anfang der Leitung (P1’). Geben Sie den Versatz vom Punkt an oder den Einfügepunkt, den Sie für das eingefügte Element festlegen wollen (P2).
6. Geben Sie einen zusätzlichen Versatz an oder klicken Sie Enter zur Bestätigung des Einfügepunktes.
7. (Optional) Geben Sie den Drehwinkel des eingefügten Symbols an – diese Option ist nur verfügbar, wenn der Nutzer im Dialogfenster Winkel manuell gewählt hat.
8. Das Symbol wird in die Zeichnung eingefügt und der Befehl beendet (wenn der Anwender nicht die Option Mehrmals einfügen gewählt hat).
Option ‘In mehrere Leitungen’ einfügen
Die Option In mehrere Leitungen einfügen ermöglicht das schnelle Einfügen des gewählten Symbols in mehrere Leitungen. Sie erlaubt das Symbol in alle Leitungen einzufügen, die von der „Schnittlinie ” gekreuzt werden, die beim Einfügen angegeben wird (P1–P2).

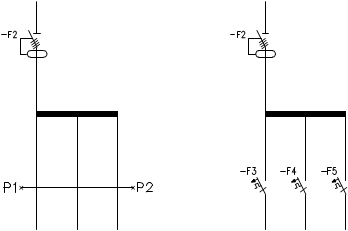

Einfügen von Symbolen in mehrere Leitungen
Vorgehensweise
1. Wählen Sie ein Symbol aus der Bibliothek.
2. Mit dem
Schalter klappen Sie die
Einfügeliste auf.
3. Wählen Sie die Option In mehrere Leitungen. Das Bibliotheksfenster wird zum Einfügen der Symbole in die Zeichnung geschlossen.
4. Geben Sie den ersten Punkt der “Schnittlinie” an, die die Leitungen kreuzt (P1).
5. Geben Sie den zweiten Punkt der “Schnittlinie” an, die die Leitungen kreuzt (P2).
6. Das gewählte Symbol wird in alle Leitungen eingefügt, die von der “Schnittlinie” gekreuzt wurden.

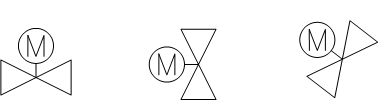

Nutzung von mit festem Winkel eingefügten Symbolen
Um im Projekt die Korrektheit zu wahren, werden einige Symbole mit festem Winkel eingefügt (z.B. Energiezähler). Diese Symbole sollten mit einem Winkel von 0° eingefügt werden. Im CADprofi bekommen viele Symbole einen erzwungenen Einfügewinkel. Fügt der Nutzer solch ein Symbol in horizontale oder vertikale Linien, wird diese Linie automatisch aufgebrochen. In anderen Fällen wird die Linie nicht unterbrochen.
|
| ||
|
Vertikale Linie |
Horizontale Linie |
Geneigte Linie |
|
Wichtiger Hinweis Für Symbole mit einem festen Einfügungswinkel werden die Optionen "Winkel" und "Rotation" im Dialogfeld, ignoriert. |
Symbole, die Text enthalten (sichtbare Attribute)
Für Symbole, die Text enthalten (sichtbare Attribute), passt CADprofi automatisch den Winkel des Textes an. Deshalb werden Situationen, in denen Text "verkehrt herum" oder "rückwärts" angezeigt werden würde, vermieden. Der Benutzer hat folgende Möglichkeiten die Texte anzupassen:
•0° fester Winkel.
•0° oder 90° Winkel. Wird das Symbol mit einem Winkel von 90° eingefügt, wird der Text auch um 90° gedreht. In anderen Fällen ist der Textwinkel 0°.
•Automatischer Winkel von -30° bis +120°. In diesen Bereichen ist der Textdrehwinkel ausreichend lesbar.
Ausrichtung der Attributwinkel
Wichtiger Hinweis
Optionen zur Textausrichtung sind dauerhaft für jedes Symbol gesetzt. Der Anwender kann diese Optionen nur bei benutzerdefinierten Symbolen ändern.

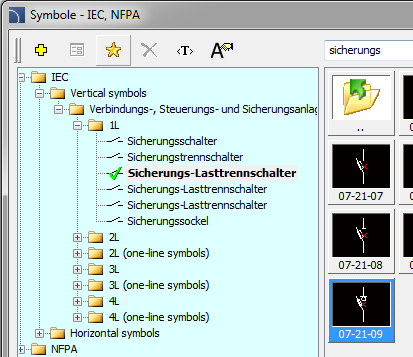

Symbole suchen
In jedem Dialogfenster, das für die Einfügung von Symbolen verwendet wird, gibt es eine Suchfunktion mit der es möglich ist, schnell das gesuchte Symbol zu finden.
|
Das Feld Suchen wird
verwendet, um eine Zeichenfolge (vollständiger oder als Teil des Namens
vom gesuchten Symbol) zu finden. Dieses Feld speichert eingegebene Wörter so,
dass der Nutzer durch Drücken des Schalters |
|
Nach Ausfüllen des Suchfeldes filtert das Programm
automatisch den Inhalt der aktuellen Bibliothek und zeigt nur die Kategorien an,
in denen dem Suchkriterium entsprechenden Symbole vorhanden sind. Klicken auf
den Schalter Zurück
zeigt wieder alle Bibliotheksobjekte und
beendet die Suche.

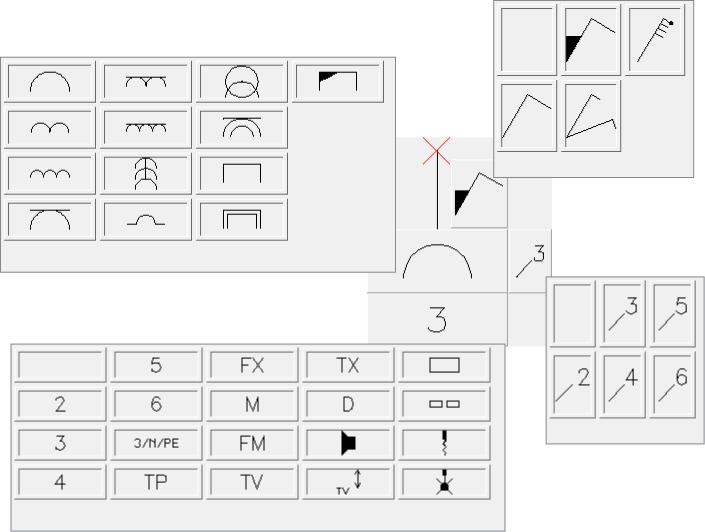

Variable Symbole
Variable Symbole sind Objekte, mit denen der Nutzer schnell und einfach die Ansicht anpassen oder enthaltene Informationen des eingefügten Objektes anzeigen kann. Auf diese Weise kann ein variables Symbol viele "traditionelle" Symbole ersetzen und bietet gleichzeitig eine bessere Möglichkeit, sein Aussehen und seinen Typ zu konfigurieren.
Variable Symbole können mit dem Befehl Symbole Bearbeiten frei geändert werden.
Beispiel eines variablen Symbols
Steckdose – der Nutzer kann folgende Optionen angeben:
•Steckdosentyp
•Kontakttyp,
•Mehrfachsteckdosen,
•Zusätzliche Kennzeichen (Nummer der Felder, Typ, usw.).
Verwaltung des Inhalts der Symbolbibliothek
CADprofi verfügt über mehrere tausend Symbole, die in entsprechende Kategorien eingeordnet sind. Durch die große Anzahl ist es manchmal schwer, das im Moment benötigte Symbol zu finden. Andererseits ist es gewöhnlich nicht erforderlich, an einem bestimmten Projekt, mit mehr als einigen Dutzend Symbolen zu arbeiten. Um die Arbeit zu beschleunigen kann der Benutzer ausgewählte Elemente der Kategorie *Favoriten* hinzufügen, um einen schnelleren Zugang zu ihnen zu bekommen.
Es ist möglich Unterkategorien mit bestimmten Themen zu erzeugen, so wie eigene Kategorien für Symbole, die im Entwurf von Lichtanlagen, Antennenanlagen und anderen genutzt werden können. Darüber hinaus kann ein Element in viele verschiedene Unterkategorien hinzugefügt werden.
Für Elemente, die der Kategorie *Favoriten* zugeordnet sind, ist es möglich, den Namen zu ändern, der später in Stücklisten, Legenden und Beschriftungen verwendet wird. Namensänderungen können Benutzer auch als eigene Übersetzungen der Symbole aus internationalen Standards verwenden.
Symbole den Favoriten hinzufügen
Der Schalter Zu Favoriten
hinzufügen
ermöglicht das
Kopieren beliebiger Symbole in die Kategorie *Favoriten*. Dieser Ordner wird automatisch erstellt, nachdem der
Anwender das erste Symbol hinzugefügt hat.

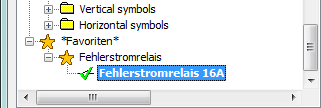

Ändern des Symbolnamens
|
Zunächst erhält jedes kopierte Symbol den Standardnamen vom Original. Um den Symbolnamen im Ordner *Favoriten* zu ändern, sollte der Nutzer es zuerst markieren und dann die Taste F2 zum Aktivieren des Bearbeitungsmodus drücken. |
|
|
Wichtiger Hinweis Der geänderte Name erscheint in Tabellen und Beschriftungen, die mit dem Befehl Stücklisten) erstellt werden. |
|

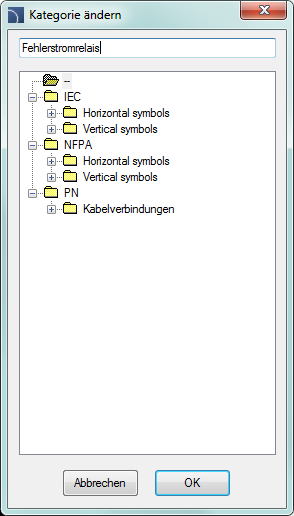

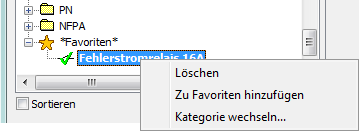

Kategorie ändern Um eine Kategorie zu ändern oder eine neue Kategorie zu erzeugen klicken Sie die rechte Maustaste auf dem gewünschten Symbol und wählen Sie dann im Kontextmenü die Option Kategorie wechseln. |
|
|
Im Dialogfenster kann der Nutzer eine vorhandene Kategorie auswählen oder einen neuen Kategorienamen eingeben. Nach der Bestätigung wird das gewählte Symbol in die neue Kategorie verschoben.
CADprofi erlaubt viele Kopien von jedem Symbol zu erstellen und es in verschiedenen Kategorien zu platzieren. Deshalb kann der Nutzer Kategorien erstellen, die Symbole für bestimmte Typen gruppieren oder für häufig verwendete Symbole eines bestimmten Gewerks. |
|
|

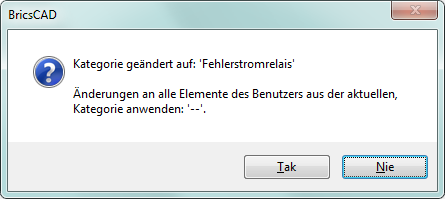

Ändern der Kategorie vieler Symbole Wenn Benutzer ein Symbol in seiner Ursprungs-Kategorie bearbeitet, in der es mehrere Symbole gibt, dann ändert CADprofi auf Wunsch die Kategorie für alle Symbole. |
|
Symbole löschen
Es ist möglich, Symbole aus der Kategorie *Favoriten* zu löschen.
Dafür muss das Symbol markiert und die Option Löschen
im
Dialogfenster gewählt werden.
Schemen: Arbeit mit
Symbolen
eine Liste mit den zuvor genutzten
Suchbegriffen öffnen kann.
