Der Befehl Parametrische Objekte wird für das Einfügen verschiedener Objekte wie Tanks, Ventile, Pumpen, Lüfter, Heizkessel, Warmwasserbereiter usw. in das Projekt verwendet. Diese Objekte werden meistens nicht in Leitungen eingefügt.
Genau wie beim Befehl Parametrische Armatur sind die Installationsobjekte parametrisch. Das bedeutet, dass der Nutzer während des Einfügens die Möglichkeit hat, alle Maße anzugeben oder einen bestimmten Typ aus der Datenbank zu wählen.

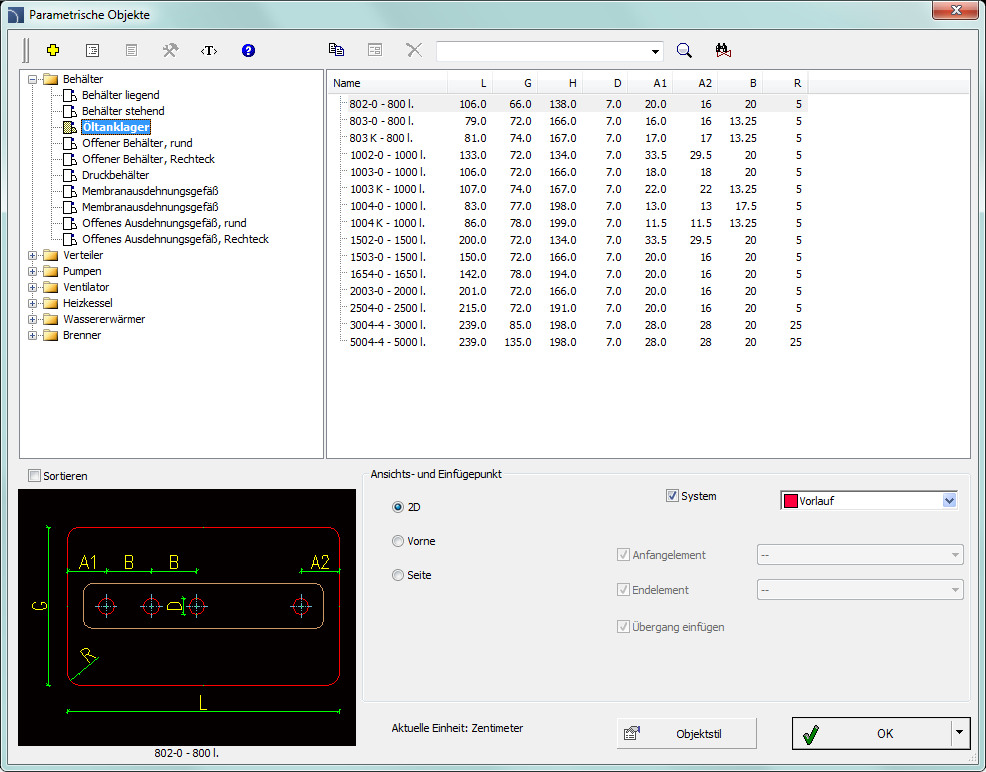

Dialogfenster Parametrische Objekte
Das grafische Layout und die Grundfunktionen des Basisdialogfensters sind die gleichen wie im Dialogfenster Parametrische Armatur).
Vorgehensweise
1. Aufruf des
Befehls Parametrische Objekte
.
2. Wählen Sie im Dialogfenster die gewünschte Kategorie. Danach wird die Elementvoransicht angezeigt und in der detaillierten Liste können Sie die verfügbaren Elementtypen und –größen sehen.
3. (Optional) Hat die Liste der verfügbaren Typen Unterkategorien, wird durch ein Doppelklick auf die Kategorie deren Inhalt angezeigt.
4. (Optional) Ein Rechtsklick auf einen Eintrag zeigt ein Menü mit der Option Alle anzeigen/Alle verstecken.
5. Wählen Sie das gewünschte Element aus der detaillierten Liste.
6. (Optional) Wählen Sie die Ansicht für das markierte Element.
7. (Optional) Ändern Sie die Einstellungen in der Option Objektstil.
8. (Optional ) Schalten Sie die System-Option ein und wählen den Typ aus der Liste.
9. Klicken Sie den Schalter OK um das gewählte Objekt in die Zeichnung einzufügen.
10. Geben Sie den Einfügepunkt an.
11. Geben Sie den Drehwinkel des Objekts an.

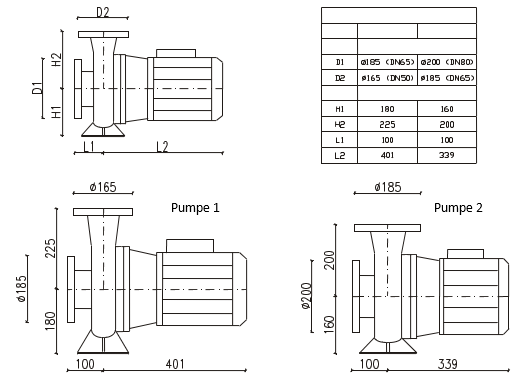

Beispiele parametrischer Objekte mit benutzerdefinierten Maßen
 |
Es ist auch möglich, Benutzermaße zu speichern durch Erzeugen und Bearbeiten von Nutzer-Reihen Erstellen und Erweitern von Benutzer-Produktreihen).
