Der Befehl Linien – Hydraulik und Pneumatik enthält Basislinien, die beim Zeichnen technologischer Schemen sowie von hydraulischen und pneumatischen Schemen verwendet werden. Es ist möglich gleichzeitig mehrere Leitungen (mit einem vorgegebenen Abstand und mit einem Versatz zu in der Zeichnung vorhandenen Objekten) zu zeichnen. Das Programm ermöglicht die Arten von gezeichneten Linien sowie benutzerdefinierter Linien zu definieren.
Im CADprofi bedeuten schematische Linien Rohre (Rohrleitungen) oder Kabel (elektrische Leitungen). Alle Funktionalitäten und Optionen bezüglich der Leitungen wurden bereits in den Kapiteln CADprofi HLS und Industrieanlagen und CADprofi Elektro- und Steuerungsanlagen beschrieben (siehe Seite 152 und 230).
Dieser Befehl enthält allgemeine und spezielle Linien, z.B. Steuerleitungen, Grenzlinien und andere.

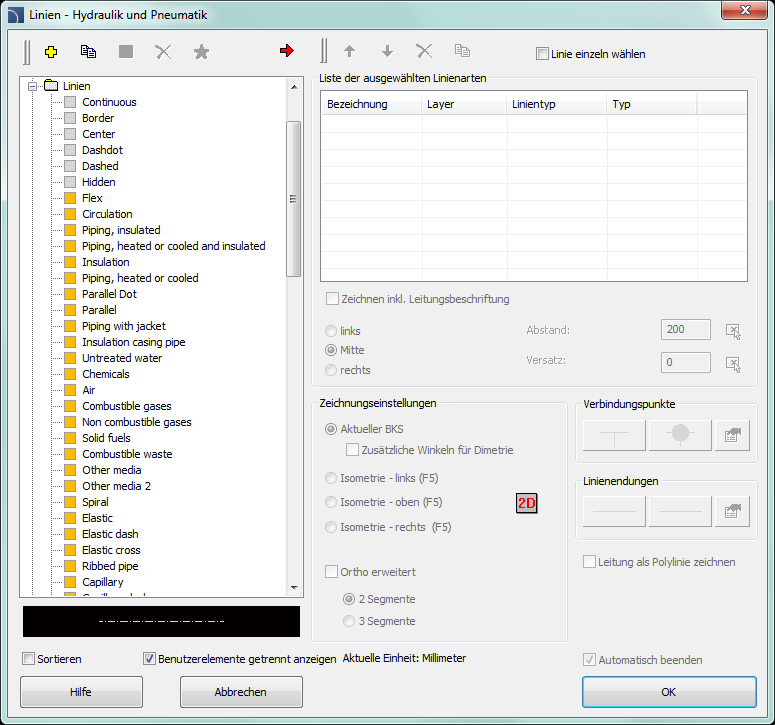

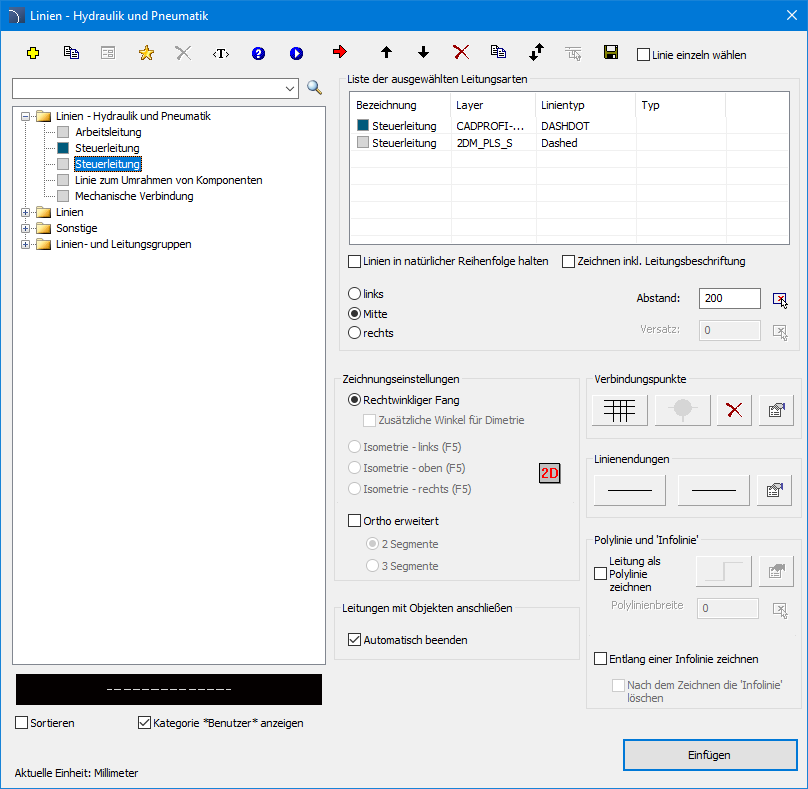

Dialogfenster Linien – Hydraulik und Pneumatik
Vorgehensweise
1. Start des
Befehls Linien – Hydraulik und Pneumatik
.
2. Wählen Sie im Dialogfenster die gewünschte Leitung.
3. klicken auf
den Schalter Ein neues Element in die Liste aufnehmen
, oder fügen Sie es mit einem
Doppelklick in die Liste der ausgewählten Leitungsarten
hinzu.
4. (Optional) Wiederholen Sie Schritt 2 und 3 um mehr Leitungen hinzuzufügen.
5. (Optional)
Nutzen der Schalter Gewählte Zeilen kopieren
, Gewählte Zeilen
Löschen
zum Hinzufügen oder
Löschen der markierten Zeile aus der Liste.
6. (Optional)
Nutzen der Schalter Gewählte Zeilen nach unten
verschieben
/
Gewählte Zeilen nach oben verschieben
um die Reihenfolge zu ändern.
7. (Optional) ) Ausfüllen der Information über den Leitungstyp, aktivieren/deaktivieren der Option Zeichnen inkl. Leitungsbeschriftung.
8. (Optional) Sind mehr als eine Leitung in der Liste der ausgewählten Leitungsarten geben Sie den Versatz an.
9. Definieren Sie die Bezugskante und geben Sie den Abstand an.
10. (Optional) Ist in der Liste der ausgewählten Leitungsarten nur ein Objekt, können Sie die Optionen der Verbindungspunkte und Linienendungen bestimmen.
11. Aktiveren/deaktivieren Sie die Option Automatisch beenden.
12. Klicken Sie auf den Schalter OK zum Zeichnen der Leitung durch Zeigen von Punkten in der Zeichnung. Zum Beenden drücken Sie die Taste Enter oder Esc.
Schematische Leitungen sind einfache Linien oder Polylinien, deshalb es ist auch möglich Leitungen mit den CAD-Programm Standardbefehlen wie Linie oder Polylinie zu zeichnen. Es sollte jedoch angemerkt werden, dass die Leitungen in diesem Fall auf den geeigneten Layern platziert werden müssen. Um die Eigenschaften den gezeichneten Objekten zuzuweisen (z.B. Layer), sollte der Befehl Anpassen (_Matchprop) aus dem CAD-Programm verwendet werden.
Anmerkung:
Der Befehl Schematische Leitungen bearbeiten).

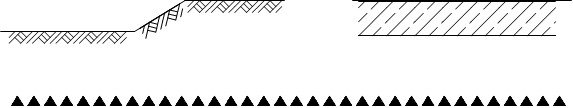

Beispiel für verschiedene spezielle Linien mit entsprechender Liniendichte (_Ltscale)
