Der Befehl Geräte ermöglicht das Einfügen von Geräten. Das Einfügen der Elemente ist in zuvor gezeichnete Kanäle oder an einem beliebigen Punkt möglich. Beim Einfügen der Elemente in vorher erzeugte Kanäle ist es möglich erforderliche Übergänge einzufügen.

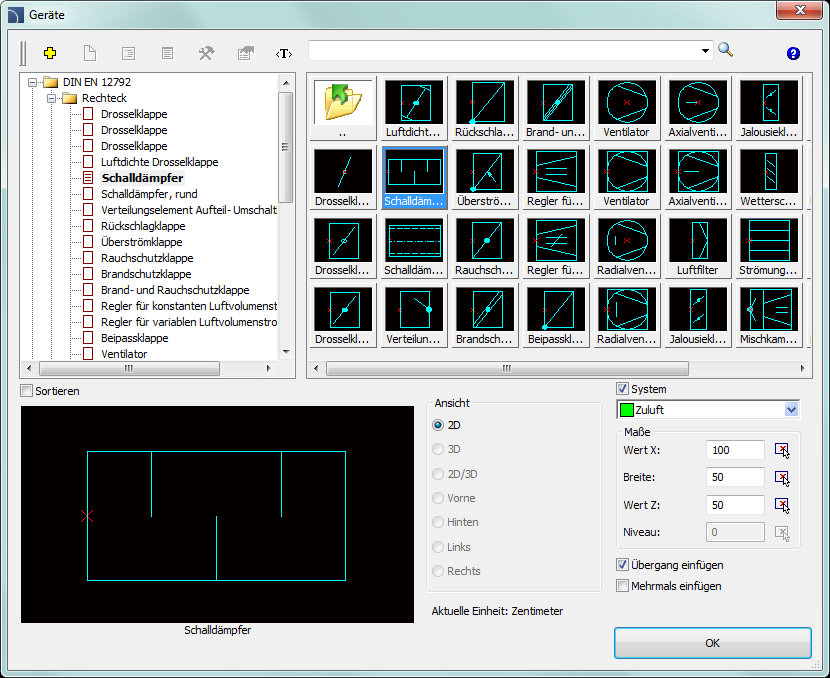

Dialogfenster Geräte
Das Dialogfenster enthält viele Elemente aus dem Kapitel Parametrische Armatur). Zusätzliche Optionen erlauben Abmessungen und Einfügeeinstellungen anzugeben:
Maße – Möglichkeit die Objektabmessungen anzugeben.
Übergang einfügen – automatisches Einfügen von Übergängen beim Einfügen der Objekte in Kanäle. Übergänge werden eingefügt, wenn die Kanalbreite anders als die des eingefügten Objekts ist.
Vorgehensweise
1. Start des
Befehls Geräte
.
2. Geben Sie die Abmessungen des einzufügenden Objekts an.
3. (Optional) Aktivieren/deaktivieren Sie die Option Übergang einfügen.
4. (Optional) Aktivieren/deaktivieren Sie die Option Mehrmals einfügen.
5. Klicken Sie auf den Schalter OK um das Objekt in die Zeichnung einzufügen.

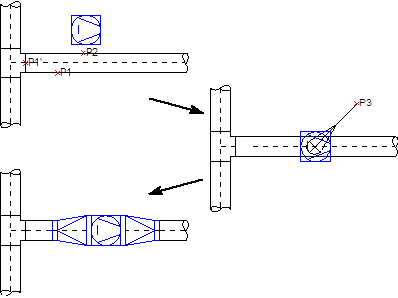

6. Zeigen Sie auf einen Kanal, in den Sie das Element einfügen wollen (P1). Das Programm sucht und wählt automatisch das nächste Kanalende als Referenzpunkt (P1’). Um den Einfügepunkt anzugeben (P2), geben Sie einen Abstand vom Endpunkt des gewählten Kanals ein oder zeigen einen Referenzpunkt. Zeigen des Punktes (P3) ermöglicht die Einfügerichtung des Objektes zu ändern.
7. (Optional) Klicken Sie auf einen Punkt in der Zeichnung um ein Element ohne Einfügung in einen Kanal hinzuzufügen.
